Złączka przejściowa Geberit Mapress Edelstahl z nakrętką: d=22mm, di=26mm, G=1 1/4'' 35044

Przejściowe połączenie zaprasowywane ze złączką gwintowaną G 1 1/4"

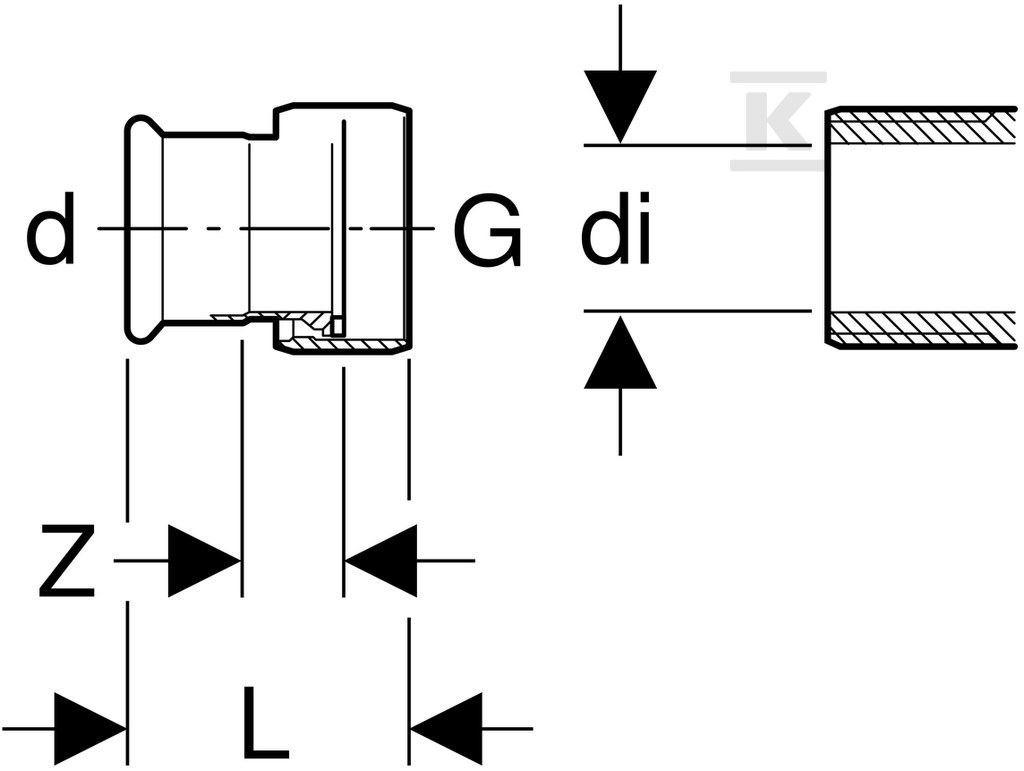

Proste, proste połączenie przejściowe Geberit Mapress Edelstahl łączy rurę systemową o średnicy zewnętrznej 22 mm z gwintem wewnętrznym G 1 1/4". Strona rurowa to mufa zaciskowa z profilem M, strona przyłączeniowa to nakrętka złącza z płaskim uszczelnieniem. Całość ma długość 43 mm, a długość robocza obu stron wynosi 6,5 mm. Połączenie jest szczelne dopiero po zaprasowaniu - w stanie niezaprasowanym jest celowo nieszczelne, co sygnalizuje wskaźnik zaciśnięcia. Mufa zaprasowywana jest dostarczana z przezroczystą zaślepką ochronną.

Budowa i materiały

Oba elementy połączenia wykonane są ze stali nierdzewnej gatunku 316, CrNiMo 1.4401 wg EN 10088, w stanie surowym. Materiał połączenia 1 ma grubość ścianki 1,2 mm i zapewnia wysoką wytrzymałość na rozciąganie. Profil zaciskowy M jest przeznaczony do szczęk zaciskowych systemu Mapress. Nakrętka złącza jest mosiężna, co ułatwia dokręcanie do armatury z gwintem wewnętrznym. Średnica nominalna połączenia 1 to DN 20, a średnica nominalna połączenia 2 to 1 1/4 cala, przy średnicy wewnętrznej di 26 mm. Długość połączenia 1 to 21 mm, długość połączenia 2 to 22 mm.

Uszczelnienie składa się z dwóch elementów. Pierścień uszczelniający z CIIR w kolorze czarnym zapewnia szczelność połączenia zaprasowywanego, a płaska uszczelka z EPDM odpowiada za szczelność na styku z gwintem. Zestaw uszczelek pozwala na pracę w szerokim zakresie mediów.

Zastosowanie i warunki pracy

Złączka przeznaczona jest do instalacji domowych, przemysłowych i w budownictwie okrętowym. Sprawdzi się przy podłączeniu zaworów, armatury i innych elementów z gwintem wewnętrznym do przewodów ze stali nierdzewnej systemu Mapress.

Dopuszczalne media to:

• zimna i ciepła woda pitna
• woda chłodząca i grzewcza bez środka zapobiegającego zamarzaniu
• woda produkcyjna i procesowa, woda uzdatniona
• woda deszczowa o współczynniku pH ? 5,5
• ścieki szare i czarne o współczynniku pH ? 5,5
• instalacje tryskaczowe mokre i sprinklerowe mokre
• chemikalia i płyny techniczne
• sprężone powietrze klasy czystości oleju 0-3
• podciśnienie
• gazy obojętne, np. azot
• gazy przemysłowe, np. acetylen, gazy ochronne do spawania

Z uszczelką płaską EPDM temperatura medium wynosi 0-100 °C. Produkt przeznaczony jest wyłącznie do gwintu o średnicy wewnętrznej ? di, zgodnie z tabelą producenta.

Montaż i bezpieczeństwo

Montaż odbywa się metodą zaprasowywania. Połączenie jest proste, kąt łuku 0°, bez odpowietrznika i zaworu spustowego. Dzięki wskaźnikowi zaciśnięcia instalator od razu widzi, czy mufa została prawidłowo zaprasowana. Przezroczysta zaślepka ochronna zabezpiecza mufę przed zanieczyszczeniami do momentu montażu.
