Złączka przejściowa Geberit Mapress Edelstahl z nakrętką: d=28mm, di=26mm, G=1 1/4'' 35035

Przejściowe połączenie prasowe Mapress Edelstahl 28 mm na gwint wewnętrzny 1 1/4" z nakrętką

Proste złącze przejściowe łączy rurę systemową ze stali nierdzewnej o średnicy zewnętrznej 28 mm z armaturą lub elementem gwintowanym 1 1/4". Jedna strona to mufa zaprasowywana z profilem M, druga to nakrętka złącza z gwintem wewnętrznym. Połączenie jest szczelne dopiero po zaprasowaniu, a przed montażem pozostaje celowo nieszczelne. Konstrukcja przeznaczona jest do instalacji domowych, przemysłowych i okrętowych, gdzie wymagana jest trwałość stali nierdzewnej i możliwość demontażu strony gwintowanej.

Konstrukcja i materiały

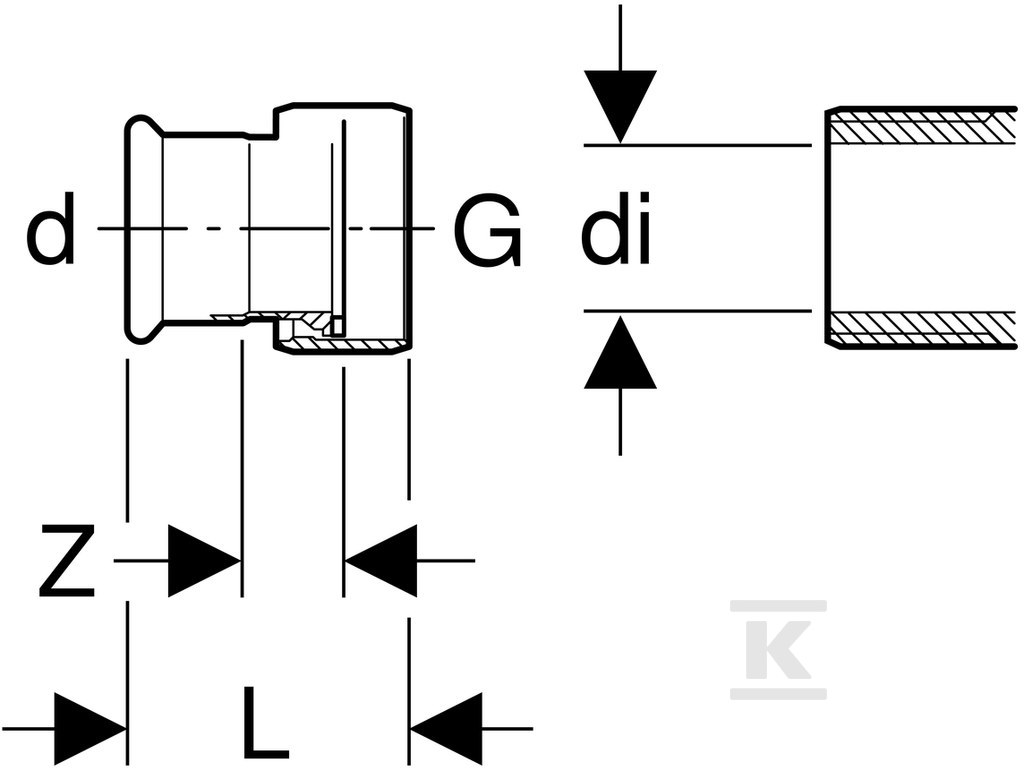

Oba połączenia wykonane są ze stali nierdzewnej CrNiMo 1.4401, odpowiednik AISI 316, w stanie surowym bez dodatkowej obróbki powierzchni. Mufa zaciskowa ma długość 23 mm, długość roboczą 6,5 mm i grubość ścianki 1,2 mm. Strona nakrętki ma długość 21 mm i długość roboczą 6,5 mm. Całkowita długość złącza wynosi 44 mm, a wymiar Z to 1,3 cm. Profil prasowania M zapewnia wysoką wytrzymałość na rozciąganie.

Uszczelnienie tworzą dwie elementy: czarna uszczelka z CIIR oraz płaska uszczelka z EPDM. Nakrętka złącza wykonana jest z mosiądzu, co ułatwia dokręcanie i ponowny montaż. Mufa zaprasowywana wyposażona jest w przezroczystą zaślepkę ochronną, a na korpusie znajduje się wskaźnik zaciśnięcia sygnalizujący prawidłowe wykonanie połączenia prasowego. Złącze jest proste, o kącie łuku 0°, z nominalną średnicą połączenia 1 DN 25 na stronie prasowej i 1 1/4 cala, czyli 32, na stronie gwintowej. Średnica wewnętrzna połączenia gwintowego wynosi 26 mm.

Zakres zastosowań i warunki pracy

Złącze pracuje z płaską uszczelką EPDM w zakresie temperatury medium 0-100 °C. Maksymalne ciśnienie robocze deklarowane dla tego typu adaptera to 16 bar. Przeznaczone jest do:

• zimnej i ciepłej wody użytkowej,
• wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu,
• wody produkcyjnej i procesowej, wody uzdatnionej,
• wody deszczowej o pH ? 5,5,
• ścieków szarych i czarnych o pH ? 5,5,
• instalacji tryskaczowych mokrych,
• chemikaliów i płynów technicznych,
• sprężonego powietrza klasy czystości oleju 0-3,
• podciśnienia,
• gazów obojętnych, np. azotu,
• gazów przemysłowych, np. acetylenu i gazów ochronnych do spawania.

Produkt przeznaczony jest wyłącznie do gwintu o średnicy wewnętrznej ? di, czyli ? 26 mm. Dzięki stali 1.4401 zachowuje odporność w środowiskach agresywnych i w instalacjach narażonych na korozję.

Montaż i bezpieczeństwo

Montaż odbywa się w systemie Geberit Mapress Edelstahl. Rura o średnicy zewnętrznej 28 mm wprowadzana jest w mufę zaciskową i zaprasowywana szczękami do profilu M. Połączenie staje się szczelne dopiero po zaprasowaniu, co eliminuje ryzyko przypadkowego uruchomienia instalacji na nieprzygotowanym złączu. Nakrętka mosiężna umożliwia połączenie z elementem gwintowanym bez konieczności lutowania czy klejenia.

Wskaźnik zaciśnięcia pozwala szybko zweryfikować wykonanie połączenia na budowie. Przezroczysta zaślepka chroni mufę przed zanieczyszczeniami do momentu montażu. Złącze nie ma zaworu spustowego ani odpowietrznika, jest modelem prostym, nieredukcyjnym.
