Złączka przejściowa Geberit Mapress Edelstahl z nakrętką: d=42mm, di=39mm, G=1 3/4'' 35037

Przejściowe połączenie zaprasowywane 42 mm na gwint 1 3/4" z nakrętką zaciskową

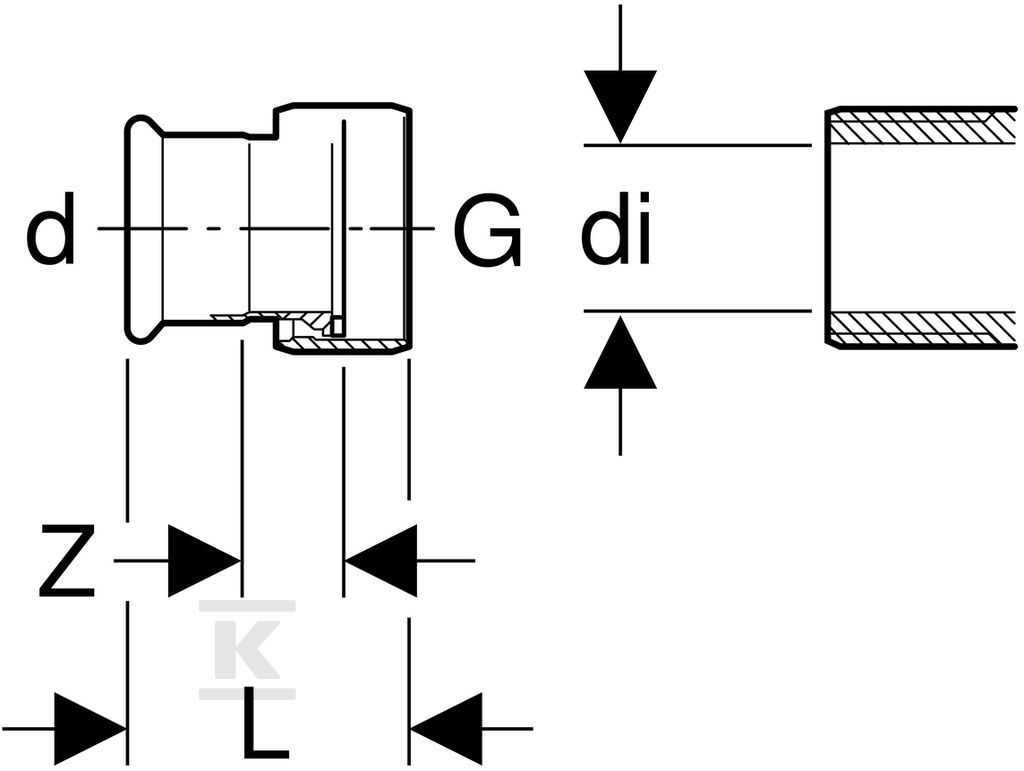

Proste, proste przejście z rury systemowej Geberit Mapress Edelstahl o średnicy zewnętrznej 42 mm, DN 40 na gwint wewnętrzny 1 3/4". Złącze łączy mufę zaprasowywaną z nakrętką złącza, co pozwala na szybkie podłączenie zaworów, armatury i innych elementów z gwintem wewnętrznym bez dodatkowych przejściówek. Całkowita długość elementu to 52 mm, a długość połączenia po stronie rury wynosi 30 mm przy długości roboczej 6,5 mm. Po stronie gwintowej długość połączenia to 22 mm przy długości roboczej 6,5 mm. Profil zaciskowy M jest zgodny ze szczękami do rur stalowych Mapress.

Konstrukcja ze stali CrNiMo 1.4401 i elementy uszczelniające

Oba połączenia wykonane są ze stali nierdzewnej 316, gatunek 1.4401 wg EN 10088, w stanie surowym. Mufa zaciskowa ma grubość ścianki 1,5 mm i deklarowaną wysoką wytrzymałość na rozciąganie. Nakrętka złącza jest mosiężna, co ułatwia dokręcanie i ogranicza ryzyko zatarcia przy wielokrotnym montażu. Uszczelnienie zapewnia pierścień z CIIR w kolorze czarnym oraz płaska uszczelka z EPDM. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną. Wskaźnik zaciśnięcia sygnalizuje, że połączenie jest szczelne dopiero po zaprasowaniu - przed prasowaniem element przepuszcza medium.

Zakres zastosowań i warunki pracy

Złącze pracuje z medium w temperaturze 0-100 °C przy uszczelkach płaskich EPDM. Przeznaczone jest do zimnej i ciepłej wody pitnej, wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu, wody produkcyjnej i procesowej oraz wody uzdatnionej. Dopuszczalne są instalacje z wodą deszczową o współczynniku pH ? 5,5 oraz ze ściekami szarymi i czarnymi o pH ? 5,5. Sprawdzi się w instalacjach tryskaczowych mokrych, przy chemikaliach i płynach technicznych, sprężonym powietrzu klasy czystości oleju 0-3, podciśnieniu, gazach obojętnych takich jak azot oraz gazach przemysłowych np. acetylen i gazy ochronne do spawania. Zastosowanie wyłącznie do gwintu o średnicy wewnętrznej ? di. Typowe środowiska to instalacje domowe, przemysłowe i budownictwo okrętowe.

Montaż i kompatybilność systemowa

Połączenie 1 to mufa zaciskowa z kodem profilu M do rury systemowej o średnicy zewnętrznej 42 mm. Połączenie 2 to nakrętka złącza na gwint 1 3/4 cala. Kąt łuku wynosi 0°, forma prosta. Element jest przeznaczony do rur systemowych i nie jest modelem redukcyjnym. Montaż wymaga zaprasowania mufy zgodnie z instrukcją Geberit Mapress Edelstahl - dopiero po prasowaniu uzyskuje się szczelność.
