Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem wewnętrznym: d=15mm, Rp=3/4'' 35301

Przejściowe połączenie zaprasowywane ze stalowym gwintem wewnętrznym Rp 3/4

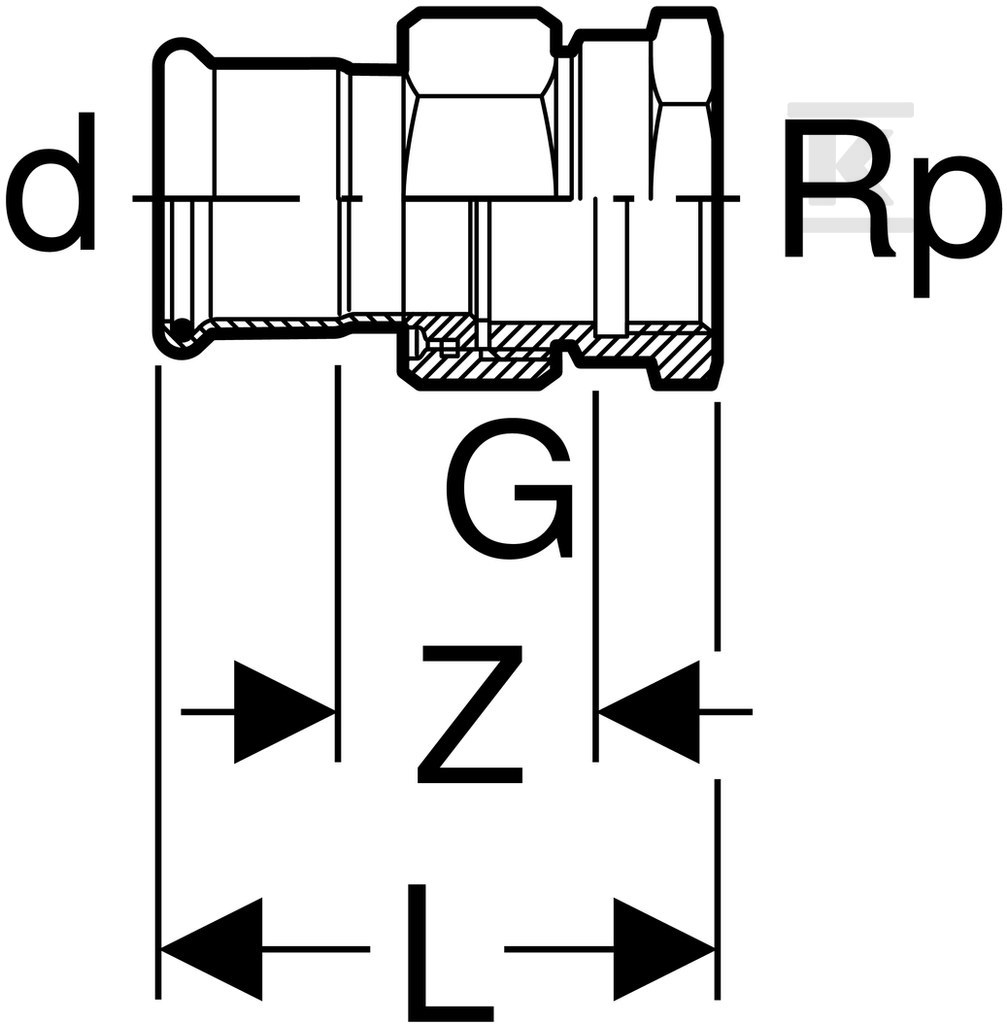

Proste przejście zaprasowywane z gwintem wewnętrznym cylindrycznym BSPT-Rp według ISO 7-1 / EN 10226-1 łączy rurę systemową o średnicy zewnętrznej 15 mm z gwintem Rp 3/4. Wykonane w systemie Geberit Mapress Edelstahl, służy do trwałego połączenia odcinka stalowego z armaturą lub elementem gwintowanym w instalacjach wodnych, grzewczych i przemysłowych. Całkowita długość elementu to 61 mm, a połączenie jest proste, bez kolanka, z profilem zaciskowym M po stronie rury.

Konstrukcja i materiały

Oba połączenia wykonane są ze stali nierdzewnej 316, gatunek 1.4401 CrNiMo według EN 10088, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Po stronie rury zastosowano mufę zaciskową z kodem profilu M, długości 20 mm, z długością roboczą 13 mm i grubością ścianki 1 mm. Po stronie gwintu długość połączenia wynosi 41 mm, a długość robocza 13 mm. Złącze jest zaślepione i wyposażone w uszczelki. Uszczelka pierścieniowa to CIIR czarna, a dodatkowa uszczelka płaska to EPDM. Nakrętka złącza wykonana jest z mosiądzu. Mufa zaprasowywana ma przezroczystą zaślepkę ochronną, a na elemencie znajduje się wskaźnik optyczny zaciśnięcia. Połączenie staje się szczelne dopiero po zaprasowaniu, co eliminuje ryzyko przedwczesnego użytkowania. Konstrukcja zapewnia wysoką wytrzymałość na rozciąganie.

Zastosowanie i warunki pracy

Złącze pracuje z uszczelką płaską EPDM w zakresie temperatury 0-100 °C. Przeznaczone jest do instalacji z zimną i ciepłą wodą, wodą chłodzącą i grzewczą bez środka zapobiegającego zamarzaniu, wodą produkcyjną i procesową oraz wodą uzdatnioną. Dopuszczalne jest zastosowanie do wody deszczowej o współczynniku pH ? 5,5 oraz do ścieków szarych i czarnych o współczynniku pH ? 5,5. Element nadaje się do tryskacza w układzie mokrym, do chemikaliów i płynów technicznych, do sprężonego powietrza klasy czystości oleju 0-3, do podciśnienia oraz do gazów obojętnych, np. azotu, i gazów przemysłowych, np. acetylenu czy gazów ochronnych do spawania. Stosowane w instalacjach domowych, przemysłowych i w budownictwie okrętowym.

Montaż i bezpieczeństwo

Montaż odbywa się metodą zaprasowywania, bez lutowania i spawania. Połączenie 1 przyjmuje rurę systemową o średnicy zewnętrznej 15 mm, nominalnie DN 12, z profilem M do szczęk zaciskowych. Gwint wewnętrzny Rp 3/4 umożliwia szybkie dociśnięcie armatury. Wskaźnik zaciśnięcia sygnalizuje, że element nie jest szczelny do momentu wykonania operacji prasowania. Dzięki stali 1.4401 i uszczelnieniu CIIR/EPDM złącze zachowuje szczelność w warunkach zmiennych temperatur i agresywnych mediów, przy zachowaniu odporności na korozję.
