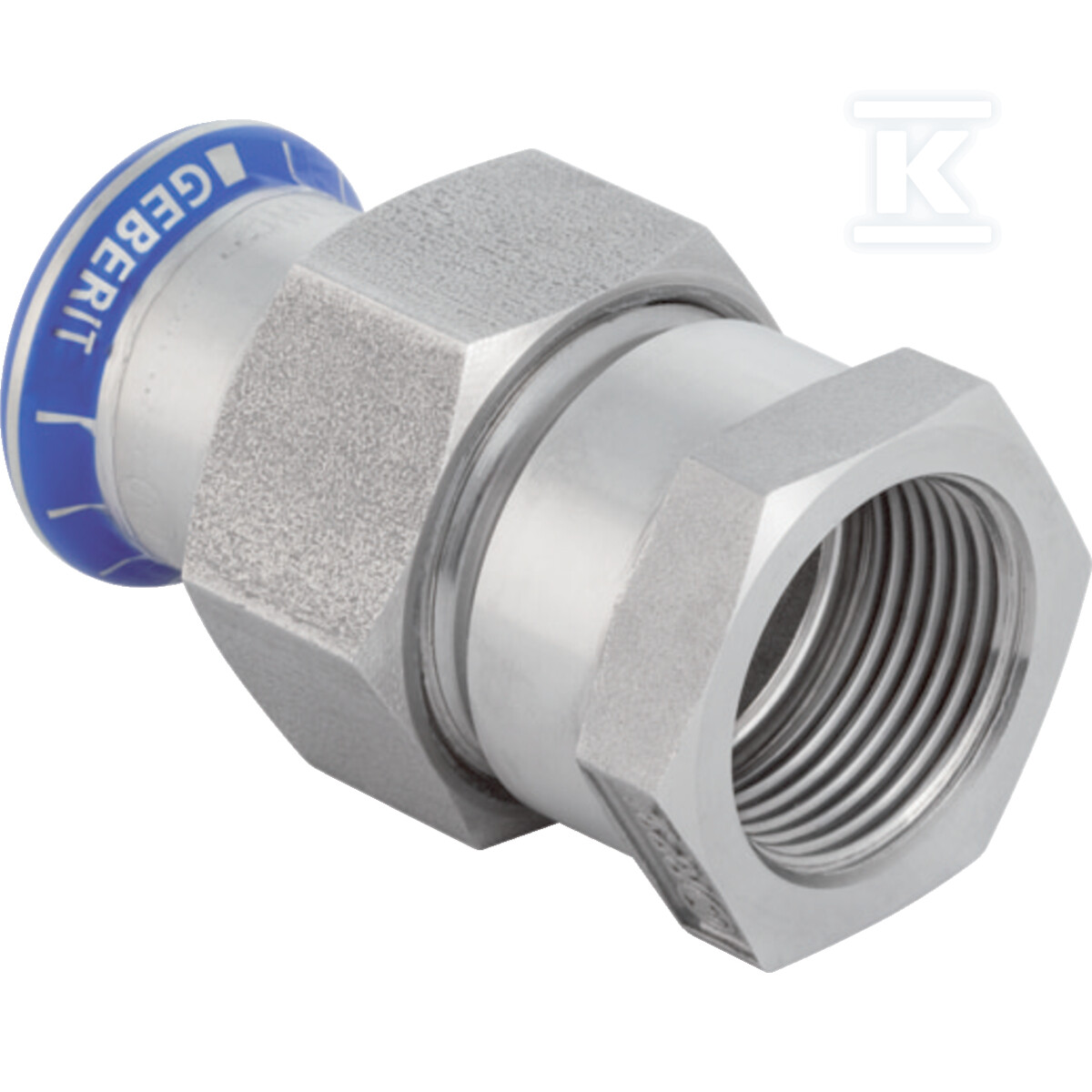

Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem wewnętrznym, nakrętka ze stali CrNi: d=15mm, Rp=3/4'' 35357

Przejściowy śrubunek zaprasowywany Mapress Edelstahl z gwintem wewnętrznym Rp 3/4"

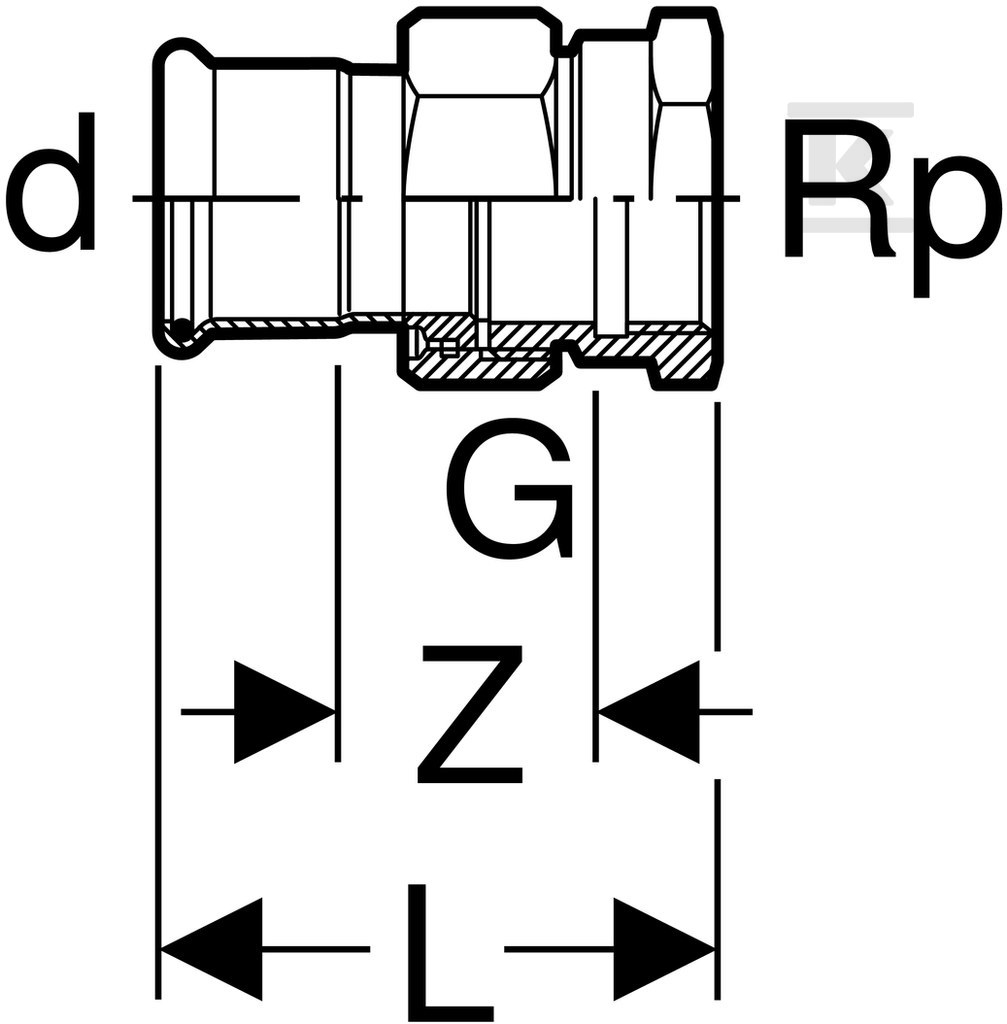

Prosty śrubunek przejściowy łączy rurę systemową o średnicy zewnętrznej 15 mm z gwintem wewnętrznym cylindrycznym Rp 3/4" zgodnym z ISO 7-1 / EN 10226-1. Obie części złącza wykonane są ze stali nierdzewnej 316, gatunek 1.4401 CrNiMo wg EN 10088, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Mufa zaciskowa po stronie rury ma profil M do szczęk prasujących, długość połączenia 20 mm i długość roboczą 13 mm przy grubości ścianki 1 mm. Po stronie gwintowej długość połączenia wynosi 41 mm, a długość robocza 13 mm. Całkowita długość elementu to 61 mm, kształt prosty z kątem 0 °.

Konstrukcja i materiały

Korpus i nakrętka wykonane są ze stali nierdzewnej 316 1.4401, co zapewnia odporność na korozję w instalacjach wodnych i gazowych. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną. Połączenie staje się szczelne dopiero po zaprasowaniu, co sygnalizuje wskaźnik zaciśnięcia. W zestawie uszczelniającym zastosowano uszczelkę z CIIR czarną oraz płaską uszczelkę z EPDM. Profil M na obu końcach jest przeznaczony do szczęk prasujących systemu Mapress. Konstrukcja charakteryzuje się wysoką wytrzymałością na rozciąganie, a element jest zaślepiony fabrycznie.

Zakres zastosowań i media

Złącze przeznaczone jest do instalacji domowych, przemysłowych i w budownictwie okrętowym. Nadaje się do zimnej i ciepłej wody, wody chłodzącej i grzewczej z dodatkiem lub bez środka zapobiegającego zamarzaniu, wody ciepłowniczej do 120 °C oraz pary nasyconej do 120 °C. Dopuszczalne jest zastosowanie do wody produkcyjnej i procesowej, wody uzdatnionej, wody deszczowej o pH ? 5,5 oraz ścieków szarych i czarnych o pH ? 5,5. Element sprawdza się w instalacjach tryskaczowych mokrych, do chemikaliów i płynów technicznych, sprężonego powietrza klasy czystości oleju 0-3, podciśnienia, gazów obojętnych takich jak azot oraz gazów przemysłowych w tym acetylen i gazy ochronne do spawania.

Montaż i kompatybilność

Połączenie 1 to mufa zaciskowa dla rury systemowej DN 12, średnica zewnętrzna 15 mm. Połączenie 2 to gwint wewnętrzny cylindryczny Rp 3/4" o nominalnej średnicy 3/4 cala 20. Element nie posiada odpowietrznika ani zaworu spustowego i nie jest modelem redukcyjnym. Dzięki prostemu kształtowi i długości roboczej 13 mm na obu stronach montaż przebiega bez dodatkowych przejściówek w ramach systemu Mapress Edelstahl.
