Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem wewnętrznym: d=18mm, Rp=3/4'' 35303

Przejściowy śrubunek zaprasowywany Geberit Mapress Edelstahl 18 mm x Rp 3/4"

Prosty, przejściowy śrubunek zaprasowywany łączy rurę systemową ze stali nierdzewnej o średnicy zewnętrznej 18 mm z gwintem wewnętrznym cylindrycznym Rp 3/4". Wykonany jest ze stali CrNiMo 1.4401, czyli stali nierdzewnej 316, z obróbką powierzchni w stanie surowym. Całość ma długość 61 mm i przeznaczona jest do instalacji, w których potrzebne jest pewne połączenie prasowane z odgałęzieniem gwintowanym bez redukcji.

Konstrukcja i materiały

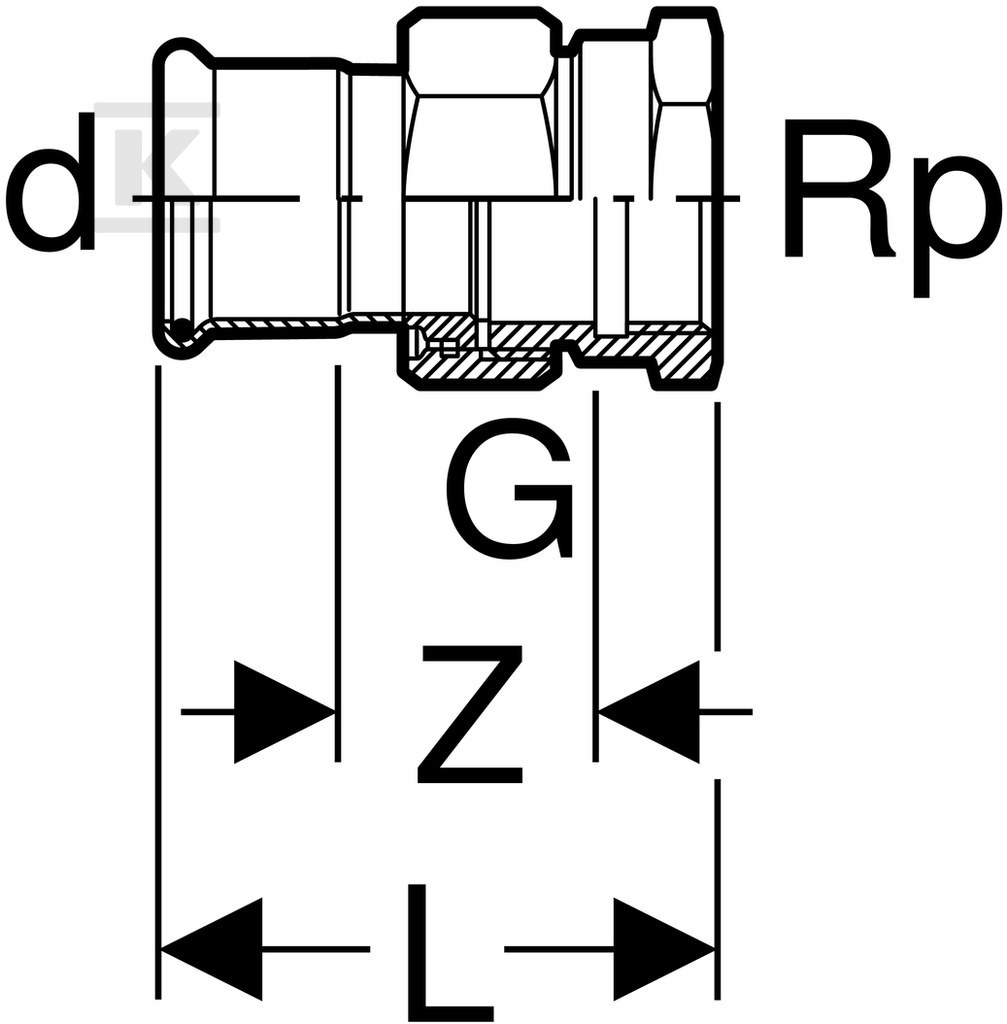

Połączenie 1 to mufa zaciskowa z profilem M do szczęk prasujących, o długości 20 mm i długości roboczej 13 mm. Ściana rury ma grubość 1 mm, a nominalna średnica połączenia wynosi DN 15. Połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1, o długości 41 mm i długości roboczej 13 mm, nominalnie 3/4 cala, czyli 20. Oba elementy wykonane są ze stali nierdzewnej 316 1.4401, z zabezpieczeniem powierzchni w stanie surowym.

Uszczelnienie zapewnia pierścień z CIIR w kolorze czarnym oraz płaska uszczelka z EPDM. Nakrętka jest mosiężna. Mufa prasowana ma przezroczystą zaślepkę ochronną, a na korpusie znajduje się wskaźnik zaciśnięcia. Konstrukcja jest prosta, kąt łuku 0°, zaślepiona, z wysoką wytrzymałością na rozciąganie. Produkt jest niezaprasowany nieszczelny, co pozwala wykryć brak wykonania połączenia.

Zastosowania i warunki pracy

Śrubunek przeznaczony jest do instalacji domowych, przemysłowych i w budownictwie okrętowym. Nadaje się do:

• zimnej i ciepłej wody,
• wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu,
• wody produkcyjnej i procesowej, wody uzdatnionej,
• wody deszczowej o współczynniku pH ? 5,5,
• ścieków szarych i czarnych o współczynniku pH ? 5,5,
• tryskacza w wersji mokrej,
• chemikaliów i płynów technicznych,
• sprężonego powietrza klasy czystości oleju 0-3,
• podciśnienia,
• gazów obojętnych, np. azotu, oraz gazów przemysłowych, np. acetylenu i gazów ochronnych do spawania.

Z płaską uszczelką EPDM zakres temperatury medium wynosi 0-100 °C. Rura systemowa z profilem M zapewnia kompatybilność z systemem Geberit Mapress Edelstahl.

Montaż i bezpieczeństwo użytkowania

Połączenie staje się szczelne dopiero po zaprasowaniu, co potwierdzają wskaźnik zaciśnięcia i zasada niezaprasowany nieszczelny. Długości robocze 13 mm na obu stronach ułatwiają prawidłowe wsunięcie rury i uzyskanie pełnego docisku. Prosta forma i brak zaworu spustowego czy odpowietrznika upraszczają montaż w ciągach prostych. Stal 1.4401 zapewnia odporność na korozję w typowych warunkach instalacji wodnych i przemysłowych, a uszczelki CIIR i EPDM utrzymują szczelność w podanym zakresie temperatur.
