Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem wewnętrznym, nakrętka ze stali CrNi: d=18mm, Rp=3/4'' 35358

Proste przejście zaprasowywane 18 mm na gwint wewnętrzny Rp 3/4"

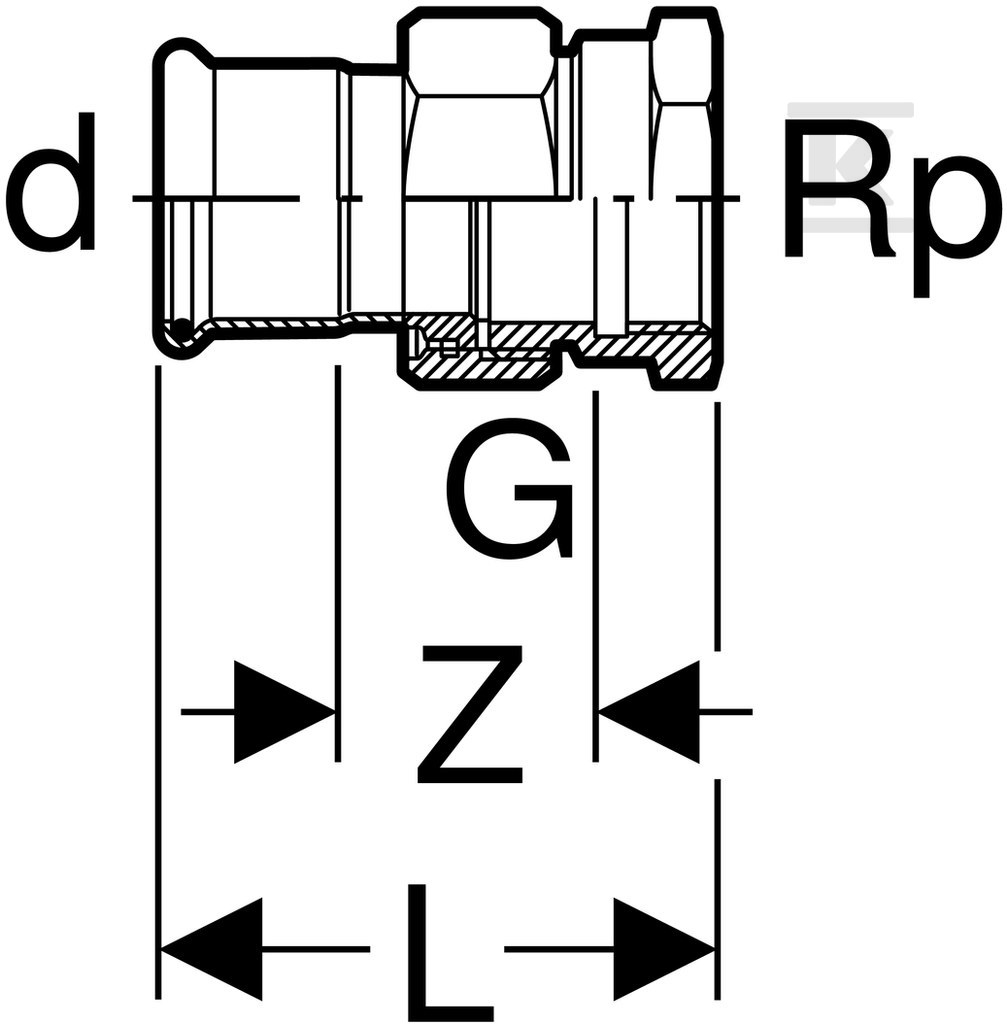

Proste przejście zaprasowywane łączy rurę systemową ze stali nierdzewnej o średnicy zewnętrznej 18 mm z gwintem wewnętrznym cylindrycznym BSPT-Rp 3/4 cala, 20. Konstrukcja prosta, kąt 0 °, przeznaczona do instalacji z rurą systemową Mapress Edelstahl. Połączenie 1 to mufa zaciskowa z profilem M do szczęk zaprasowujących, połączenie 2 to gwint wewnętrzny Rp zgodny z ISO 7-1 / EN 10226-1. Całkowita długość elementu to 61 mm, długość połączenia 1 to 20 mm, długość połączenia 2 to 41 mm, a długości robocze obu stron to 13 mm. Grubość ścianki połączenia 1 wynosi 1 mm. Element jest zaślepiony i wyposażony w uszczelki.

Materiał, uszczelnienie i wskaźnik zaprasowania

Oba połączenia wykonane są ze stali nierdzewnej 316, gatunek 1.4401, CrNiMo-Stahl wg EN 10088 / DIN EN 10088. Powierzchnia połączeń pozostaje w stanie surowym, bez dodatkowej obróbki. Mufa zaprasowywana ma przezroczystą zaślepkę ochronną. Uszczelnienie zapewnia pierścień z CIIR czarny oraz płaska uszczelka z EPDM. Wskaźnik zaciśnięcia sygnalizuje, że połączenie jest nieszczelne do momentu zaprasowania. Wysoka wytrzymałość na rozciąganie oraz profil M na obu stronach ułatwiają pewne dociśnięcie szczękami. Dzięki temu instalator uzyskuje powtarzalny efekt uszczelnienia dopiero po wykonaniu operacji prasowania.

Zastosowania w instalacjach wodnych, grzewczych i gazowych

Przejściówka przeznaczona jest do szerokiego zakresu mediów i warunków pracy, typowych dla instalacji domowych, przemysłowych i w budownictwie okrętowym:

• zimna i ciepła woda użytkowa,
• woda chłodząca i grzewcza bez środka zapobiegającego zamarzaniu oraz ze środkiem zapobiegającym zamarzaniu,
• woda ciepłownicza do 120 °C,
• para nasycona do 120 °C,
• woda produkcyjna i procesowa, woda uzdatniona,
• woda deszczowa o pH ? 5,5,
• ścieki szare i czarne o pH ? 5,5,
• tryskacz mokry,
• chemikalia i płyny techniczne,
• sprężone powietrze klasy czystości oleju 0-3,
• podciśnienie,
• gazy obojętne, np. azot,
• gazy przemysłowe, np. acetylen, gazy ochronne do spawania.

Z uszczelką płaską EPDM dopuszczalna temperatura medium to 0-100 °C. Stal CrNiMo 1.4401 zapewnia odporność na korozję w środowiskach agresywnych i dobrą trwałość mechaniczną w instalacjach pod obciążeniem.

Montaż, wymiary robocze i warunki pracy

Montaż odbywa się metodą prasowania. Połączenie jest szczelne dopiero po zaprasowaniu, co eliminuje ryzyko przypadkowego uruchomienia instalacji na nieprzygotowanym złączu. Długość robocza 13 mm na stronie rurowej i 13 mm na stronie gwintowej pozwala na precyzyjne osadzenie rury i zachowanie osiowości. Prosta geometria i brak kolanka ułatwiają prowadzenie przewodu w ograniczonej przestrzeni. Element nadaje się do pracy w instalacjach z podciśnieniem oraz z gazami, przy zachowaniu właściwej klasy czystości medium.
