Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem wewnętrznym: d=22mm, Rp=3/4'' 35304

Przejściowy śrubunek zaprasowywany ze stali nierdzewnej do połączeń z gwintem wewnętrznym

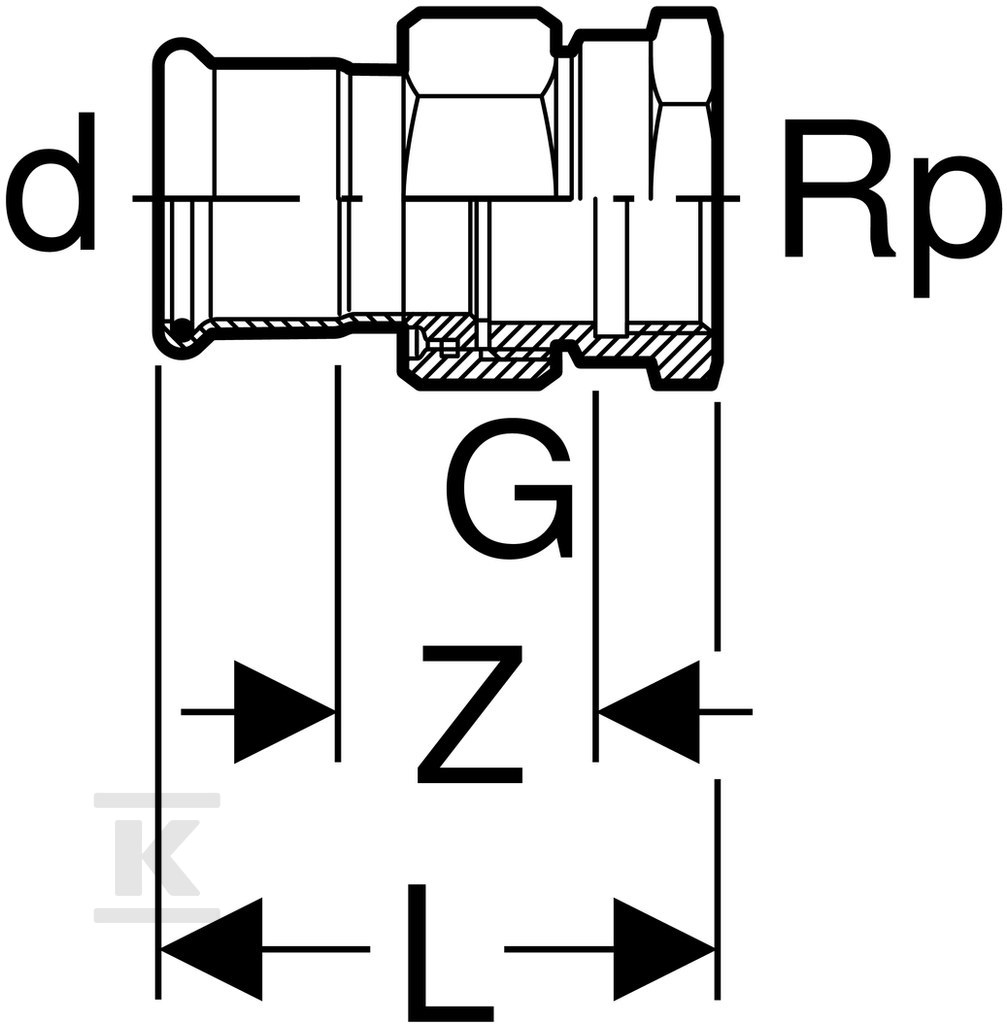

Prosty śrubunek przejściowy systemu Geberit Mapress Edelstahl łączy rurę stalową o średnicy zewnętrznej 22 mm z gwintem wewnętrznym cylindrycznym Rp 3/4". Połączenie 1 to mufa zaciskowa zaprasowywana z profilem M, połączenie 2 to gwint wewnętrzny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1. Całość ma długość 63 mm i jest przeznaczona do instalacji, w których potrzebne jest szybkie przejście z odcinka zaprasowywanego na element gwintowany bez dodatkowych przejściówek.

Konstrukcja jest pozbawiona kątowego odgałęzienia, kąt łuku wynosi 0 °, a nominalna średnica połączenia 1 to DN 20. Długość połączenia 1 wynosi 21 mm przy długości roboczej 13,5 mm, długość połączenia 2 to 42 mm przy długości roboczej 13,5 mm. Grubość ścianki w miejscu mufy to 1,2 mm. Wyrób jest oznaczony jako rura systemowa i posiada uszczelki fabrycznie osadzone.

Konstrukcja i materiały

Oba połączenia wykonano ze stali nierdzewnej gatunku 316, oznaczenie 1.4401, stal CrNiMo wg EN 10088. Powierzchnia obu części pozostaje w stanie surowym, bez dodatkowego zabezpieczenia powłokowego. Nakrętka obejmy jest mosiężna, co ułatwia dociągnięcie i ogranicza ryzyko odkształcenia przy montażu.

Uszczelnienie zapewnia pierścień z CIIR w kolorze czarnym oraz płaska uszczelka z EPDM. Mufa zaprasowywana jest dostarczana z przezroczystą zaślepką ochronną, która chroni profil przed zabrudzeniem do momentu montażu. Na korpusie znajduje się wskaźnik zaciśnięcia, który sygnalizuje, że połączenie jest szczelne dopiero po zaprasowaniu. W stanie niezaprasowanym element jest celowo nieszczelny, co eliminuje ryzyko pomyłki montażowej.

Wysoka wytrzymałość na rozciąganie jest deklarowana dla tego kształtu, a profil M jest kompatybilny ze szczękami zaciskowymi systemu Mapress. Dzięki temu instalator uzyskuje powtarzalne, mechaniczne połączenie bez lutowania i bez konieczności stosowania dodatkowych uszczelek na gwincie.

Zastosowanie i zakres mediów

Śrubunek przeznaczony jest do instalacji domowych, przemysłowych i w budownictwie okrętowym. Sprawdzi się w instalacjach wody zimnej i ciepłej, wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu, wody produkcyjnej i procesowej oraz wody uzdatnionej. Dopuszczalne jest zastosowanie do wody deszczowej przy współczynniku pH ? 5,5 oraz do ścieków szarych i czarnych przy pH ? 5,5.

W zakresie ochrony przeciwpożarowej element nadaje się do tryskacza w wersji mokrej. W instalacjach pneumatycznych dopuszczalne jest sprężone powietrze klasy czystości oleju 0-3 oraz podciśnienie. Po stronie gazowej dopuszczone są gazy obojętne, np. azot, oraz gazy przemysłowe, np. acetylen i gazy ochronne do spawania.

Uszczelka CIIR pracuje w zakresie od -30 °C do +120 °C, co pokrywa typowe warunki pracy instalacji sanitarnych i grzewczych. Stal 1.4401 zapewnia odporność na korozję w środowiskach wodnych i chemicznych, a brak powłok dodatkowych upraszcza ocenę stanu materiału w trakcie eksploatacji.

Montaż i bezpieczeństwo szczelności

Montaż polega na wciśnięciu rury o średnicy 22 mm w mufę zaciskową i zaprasowaniu zgodnie z instrukcją systemu Mapress Edelstahl. Długość robocza 13,5 mm na obu stronach określa strefę, w której musi znaleźć się koniec rury, aby uzyskać pełne uszczelnienie. Po zaprasowaniu wskaźnik zaciśnięcia zmienia położenie, co daje szybką kontrolę wizualną poprawności wykonania.

Gwint wewnętrzny Rp 3/4" umożliwia dokręcenie standardowego elementu gwintowanego z uszczelnieniem na gwincie lub z uszczelką płaską. Dzięki temu przejście jest mechanicznie stabilne i nie wymaga dodatkowych opasek. Nakrętka mosiężna pozwala na regulację momentu dokręcenia bez uszkodzenia korpusu ze stali nierdzewnej.

Rozwiązanie jest przeznaczone do pracy w instalacjach z rurą systemową Mapress Edelstahl. Brak zaworu spustowego i odpowietrznika oznacza, że element pełni wyłącznie funkcję łączną. Prosta geometria ułatwia montaż w ciasnych przestrzeniach rozdzielaczy i przyłączy urządzeń.
