Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem wewnętrznym, nakrętka ze stali CrNi: d=22mm, Rp=3/4'' 35352

Przejściowe połączenie zaciskowe z gwintem wewnętrznym Rp 3/4'' dla rury 22 mm

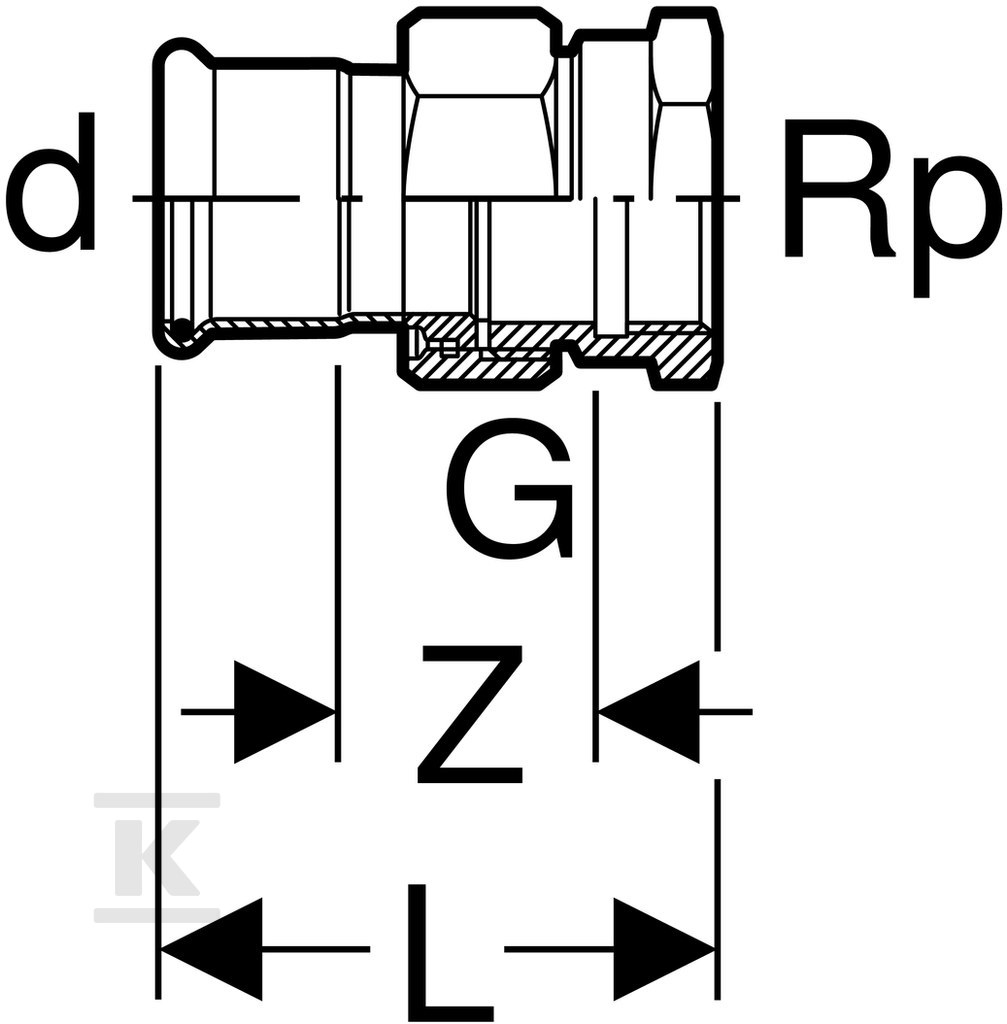

Połączenie proste łączy rurę systemową ze stali nierdzewnej o średnicy zewnętrznej 22 mm, DN 20, z gwintem wewnętrznym cylindrycznym BSPT-Rp 3/4'' zgodnym z ISO 7-1 / EN 10226-1. Kąt 0° i forma prosta pozwalają na bezpośrednie przejście między odcinkiem zaprasowywanym a armaturą lub elementem gwintowanym bez dodatkowych kolan. Całkowita długość elementu to 63 mm, przy długości połączenia zaciskowego 21 mm i długości połączenia gwintowanego 42 mm. Długość robocza obu stron wynosi 13,5 mm, a grubość ścianki połączenia zaciskowego to 1,2 mm.

Konstrukcja ze stali CrNiMo 1.4401 i uszczelnienie CIIR/EPDM

Oba połączenia wykonane są ze stali nierdzewnej 316, gatunek 1.4401 CrNiMo wg EN 10088, w stanie surowym bez dodatkowej obróbki powierzchni. Połączenie 1 to mufa zaciskowa z kodem profilu M do szczęk zaciskowych, przeznaczona do rury systemowej. Połączenie 2 to gwint wewnętrzny cylindryczny Rp 3/4'' z kodem profilu M. Uszczelnienie zapewnia pierścień z CIIR w kolorze czarnym oraz płaska uszczelka z EPDM. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie.

Zastosowania w instalacjach wodnych, grzewczych i przemysłowych

Element przeznaczony jest do pracy z różnymi mediami w instalacjach domowych, przemysłowych i w budownictwie okrętowym. Sprawdzi się w instalacjach:

• zimnej i ciepłej wody,
• wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz ze środkiem zapobiegającym zamarzaniu,
• wody ciepłowniczej do 120 °C,
• pary nasyconej do 120 °C,
• wody produkcyjnej i procesowej, wody uzdatnionej,
• wody deszczowej o pH ? 5,5,
• ścieków szarych i czarnych o pH ? 5,5,
• instalacji tryskaczowych mokrych,
• chemikaliów i płynów technicznych,
• sprężonego powietrza klasy czystości oleju 0-3,
• podciśnienia,
• gazów obojętnych, np. azotu,
• gazów przemysłowych, np. acetylen, gazy ochronne do spawania.

Z uszczelką płaską EPDM zakres temperatur medium to 0-100 °C.

Montaż zaprasowywany z wskaźnikiem szczelności

Połączenie jest szczelne dopiero po zaprasowaniu. Wskaźnik zaciśnięcia sygnalizuje stan niewypresowanego połączenia. Systemowa budowa i prosty kształt ułatwiają montaż w ciągach rurowych bez konieczności dodatkowych przejściówek. Dzięki stalowej nakrętce CrNi i uszczelnieniu CIIR/EPDM element zachowuje szczelność w warunkach zmiennych temperatur i ciśnienia, a przezroczysta zaślepka chroni gwint do momentu montażu.
