Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem wewnętrznym i końcówką wsuwaną: d=22mm, Rp=3/4'' 35384

Przejście z systemu prasowanego Mapress Edelstahl na gwint wewnętrzny Rp 3/4

Proste, proste przejście łączy rurę systemową o średnicy zewnętrznej 22 mm z instalacją gwintowaną Rp 3/4. Końcówka wciskowa przeznaczona do prasowania w systemie Geberit Mapress Edelstahl współpracuje z cylindrycznym gwintem wewnętrznym BSPT-Rp zgodnym z ISO 7-1 / EN 10226-1. Całość wykonana jest ze stali nierdzewnej CrNiMo 1.4401, w stanie surowym, z płaską uszczelką EPDM i mosiężną nakrętką zaciskową. Dzięki temu uzyskuje się szczelne i trwałe połączenie między odcinkiem prasowanym a armaturą, zaworem lub elementem gwintowanym bez konieczności spawania.

Budowa z stali nierdzewnej 1.4401 i uszczelnienie EPDM

Oba połączenia wykonane są ze stali nierdzewnej 316 gatunku 1.4401, CrNiMo według EN 10088, ze zwiększoną zawartością molibdenu co najmniej 2,3 %. Materiał zapewnia wysoką odporność na korozję w wodzie, ściekach i środowiskach przemysłowych oraz wysoką wytrzymałość na rozciąganie. Powierzchnia pozostaje w stanie surowym, bez dodatkowych powłok.

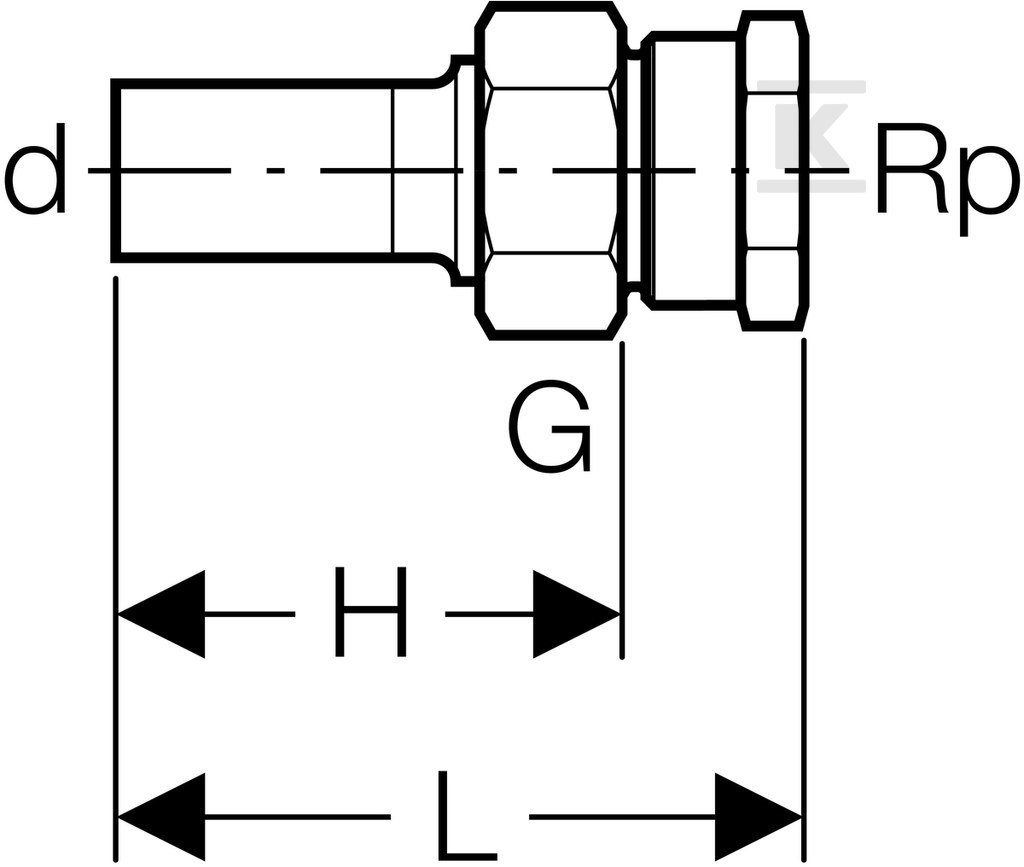

Końcówka wciskowa ma profil M przeznaczony do szczęk zaciskowych, średnicę nominalną DN 20 i grubość ścianki 1,2 mm. Długość robocza połączenia prasowanego wynosi 64 mm, a całkowita długość elementu to 87 mm. Po stronie gwintowej długość połączenia to 23 mm, co ułatwia dociśnięcie uszczelki i stabilny montaż w ciasnych przestrzeniach.

Uszczelnienie zapewnia płaska uszczelka z kauczuku etylenowo-propylenowo-dienowego EPDM. Nakrętka zaciskowa wykonana jest z mosiądzu. Element jest wolny od substancji zakłócających proces lakierowania, LABS-free, co ma znaczenie przy pracach wykończeniowych i w instalacjach wymagających czystości.

Zastosowania i zakres mediów

Śrubunek przeznaczony jest do instalacji domowych, przemysłowych i w budownictwie okrętowym. Pracuje z zimną i ciepłą wodą pitną, wodą chłodzącą i grzewczą bez środka zapobiegającego zamarzaniu, wodą produkcyjną i procesową oraz wodą uzdatnioną. Dopuszczalne jest zastosowanie z wodą deszczową i ze ściekami szarymi i czarnymi przy współczynniku pH ? 5,5.

Element nadaje się do instalacji tryskaczowych mokrych, do chemikaliów i płynów technicznych, do sprężonego powietrza w klasie czystości oleju 0-3, do podciśnienia oraz do gazów obojętnych takich jak azot i do gazów przemysłowych w tym acetylenu i gazów ochronnych do spawania. Szeroki zakres mediów wynika z odporności stali 1.4401 i uszczelki EPDM.

Montaż i warunki pracy

Montaż odbywa się poprzez dociśnięcie końcówki wciskowej 22 mm do rury systemowej i prasowanie profilem M, a następnie dokręcenie mosiężnej nakrętki na gwint wewnętrzny Rp 3/4. Prosty kształt 0° nie wprowadza zmiany kierunku przepływu, co upraszcza prowadzenie instalacji.

Z uszczelką płaską EPDM dopuszczalna temperatura medium wynosi 0-100 °C. Dla wody zimnej i ciepłej pitnej maksymalne ciśnienie robocze to 16 bar, czyli 1600 kPa. Parametry te pozwalają na zastosowanie w obiegach grzewczych, instalacjach wodnych i pneumatycznych bez dodatkowych ograniczeń materiałowych.
