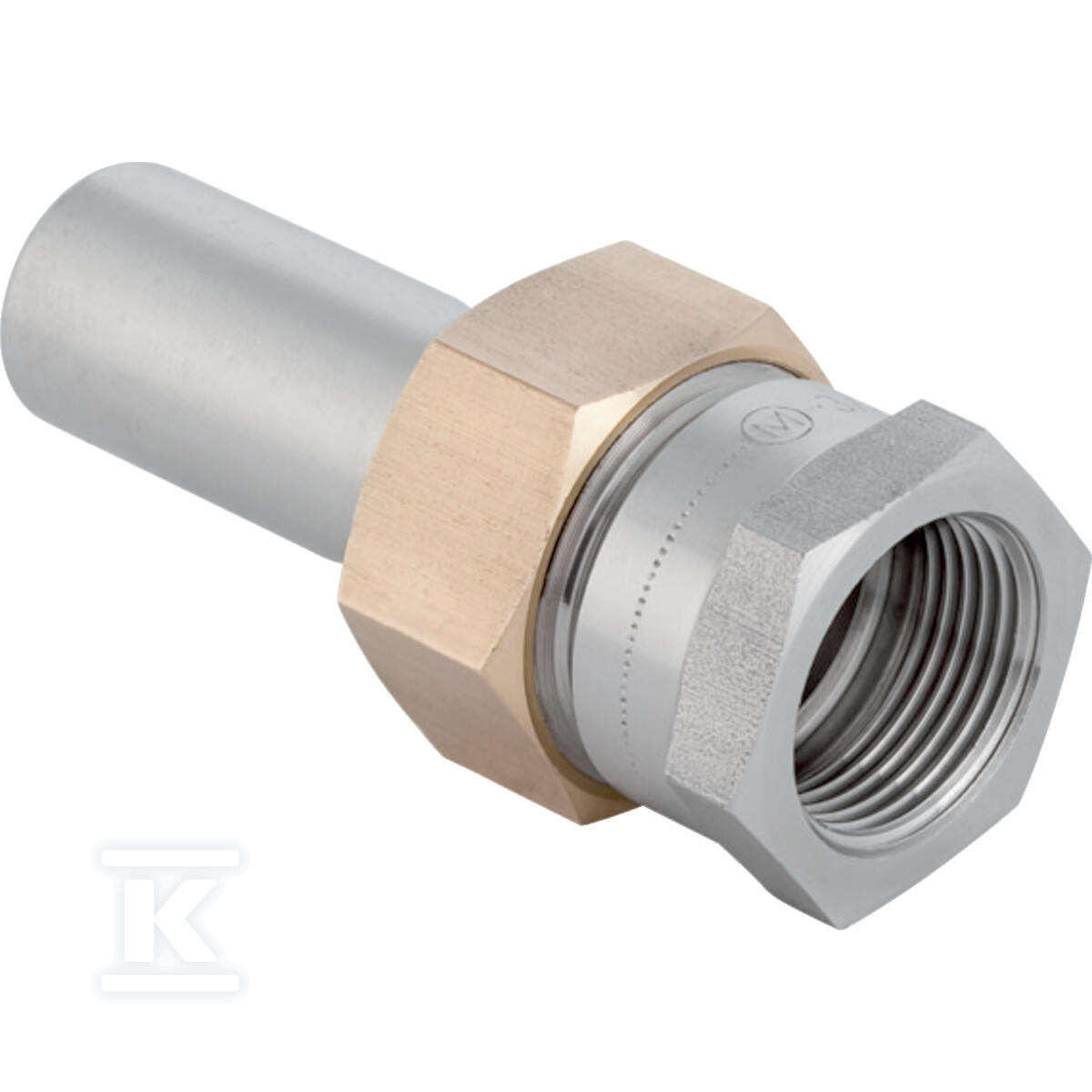

Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem wewnętrznym i końcówką wsuwaną: d=35mm, Rp=1 1/4'' 35387

Śrubunek przejściowy Geberit Mapress Edelstahl z końcówką wciskową i gwintem wewnętrznym Rp 1 1/4

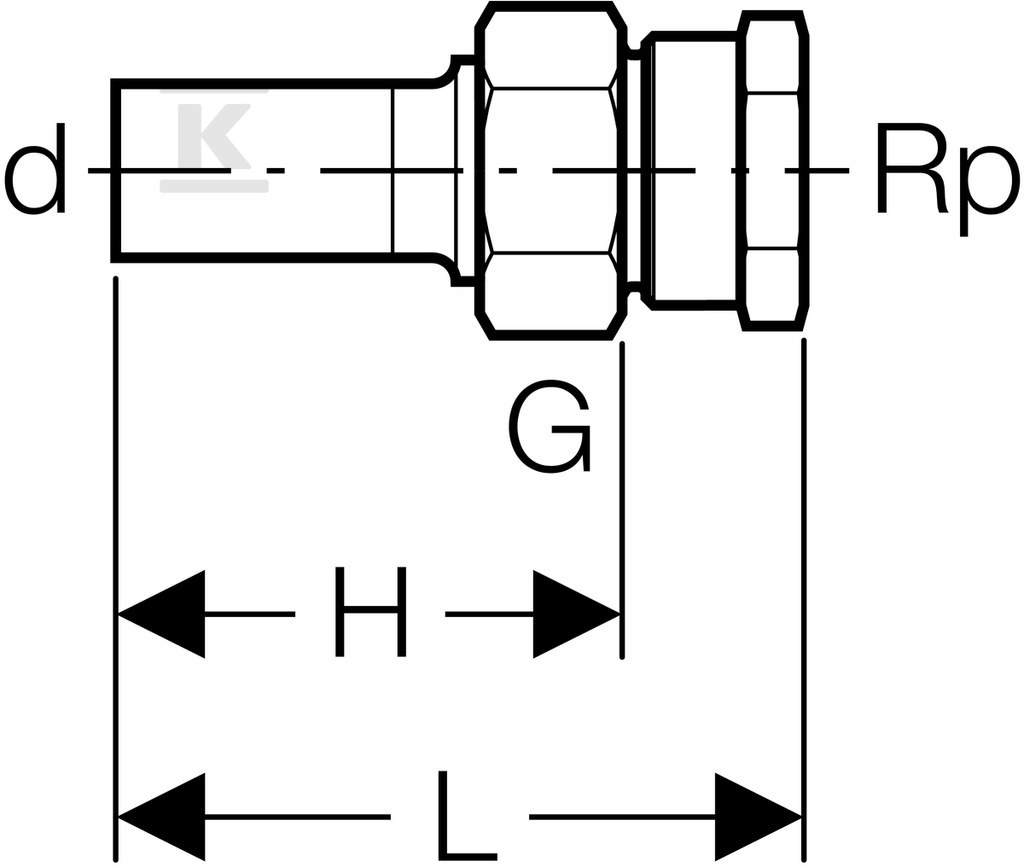

Prosty, nieredukcyjny element przejściowy łączy rurę systemową ze stalowym odcinkiem z gwintem wewnętrznym cylindrycznym Rp 1 1/4. Przeznaczony jest do instalacji z rurą o średnicy zewnętrznej 35 mm, DN 32, z końcówką wciskową profilu M. Długość całkowita 101 mm i długość robocza połączenia wciskowego 72 mm ułatwiają montaż w ograniczonej przestrzeni, a kąt 0 ° zapewnia liniowy przebieg instalacji.

Konstrukcja i materiały

Oba połączenia wykonane są ze stali nierdzewnej 316, gatunek 1.4401 CrNiMo, w stanie surowym bez dodatkowej obróbki powierzchni. Grubość ścianki połączenia wciskowego wynosi 1,5 mm, a konstrukcja deklaruje wysoką wytrzymałość na rozciąganie. Końcówka wciskowa ma kod profilu M do szczęk zaciskowych, długość połączenia 72 mm i długość robocza 72 mm. Połączenie gwintowane ma długość 29 mm, kod profilu M oraz gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1. Uszczelnienie zapewnia płaska uszczelka z kauczuku monomerycznego etylenowo-propylenowo-dienowego EPDM, a nakrętka jest mosiężna. Element jest wolny od substancji zakłócających proces lakierowania.

Zastosowanie i zakres mediów

Śrubunek przeznaczony jest do instalacji domowych, przemysłowych i w budownictwie okrętowym. Sprawdzi się w instalacjach:

• zimnej i ciepłej wody, wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu,
• wody produkcyjnej i procesowej, wody uzdatnionej,
• wody deszczowej o współczynniku pH ? 5,5 oraz ścieków szarych i czarnych o pH ? 5,5,
• tryskacza w wersji mokrej,
• chemikaliów i płynów technicznych,
• sprężonego powietrza klasy czystości oleju 0-3,
• podciśnienia,
• gazów obojętnych, np. azotu, oraz gazów przemysłowych, np. acetylenu i gazów ochronnych do spawania.

Montaż i warunki pracy

Element ma kształt prosty, bez odpowietrznika i zaworu spustowego, przeznaczony jako rura systemowa z uszczelkami. Praca z płaską uszczelką EPDM możliwa jest w zakresie temperatury medium 0-100 °C. Stal CrNiMo 1.4401 według EN 10088 zapewnia odporność na korozję w typowych instalacjach sanitarnych i przemysłowych. Gwint wewnętrzny Rp 1 1/4 umożliwia szybkie połączenie z armaturą lub elementami gwintowanymi, a końcówka wciskowa d 35 mm zapewnia pewne połączenie zaciskowe w systemie Mapress Edelstahl.
