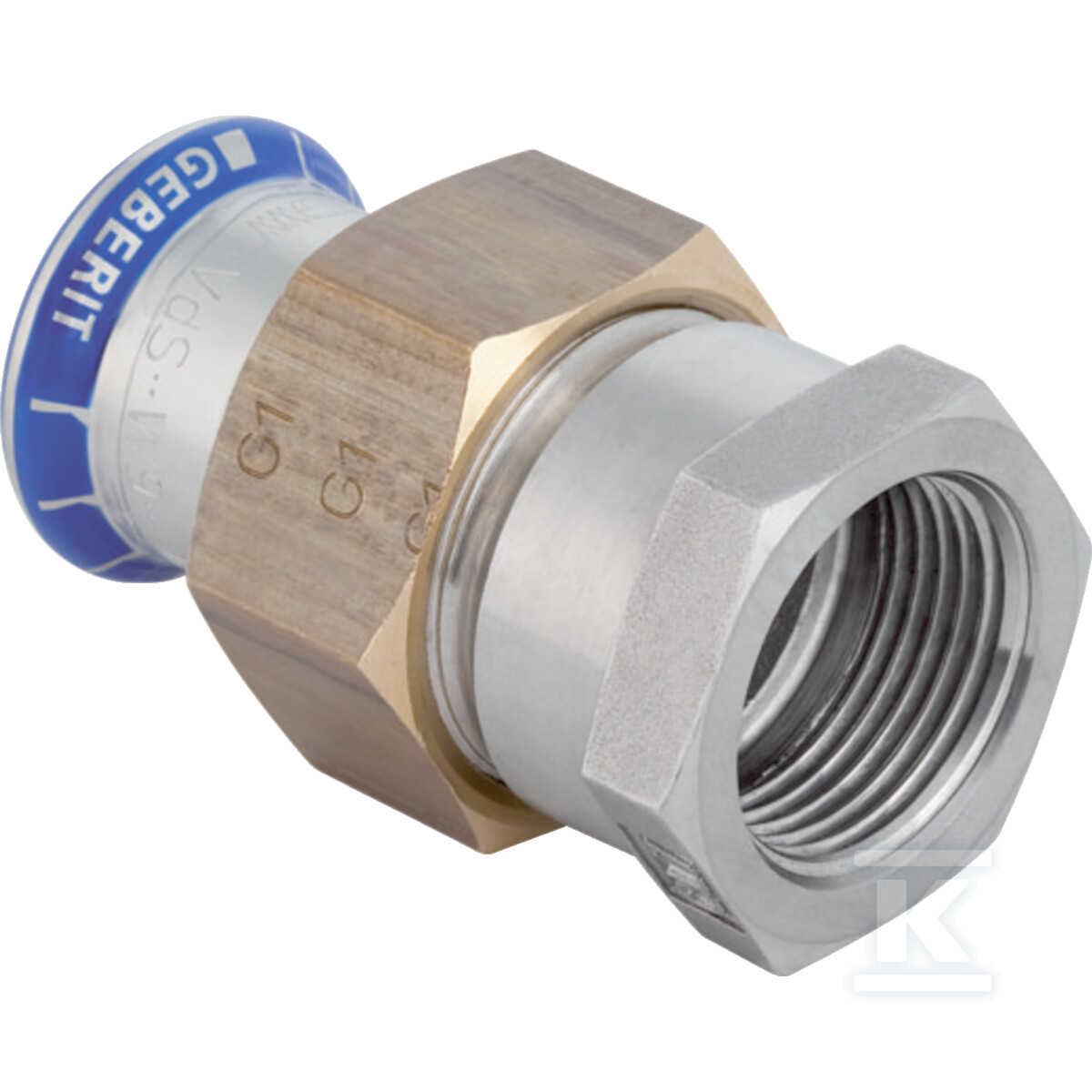

Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem wewnętrznym: d=35mm, Rp=1 1/4'' 35307

Przejściowe połączenie zaprasowywane z gwintem wewnętrznym Rp 1 1/4 dla systemu Mapress Edelstahl

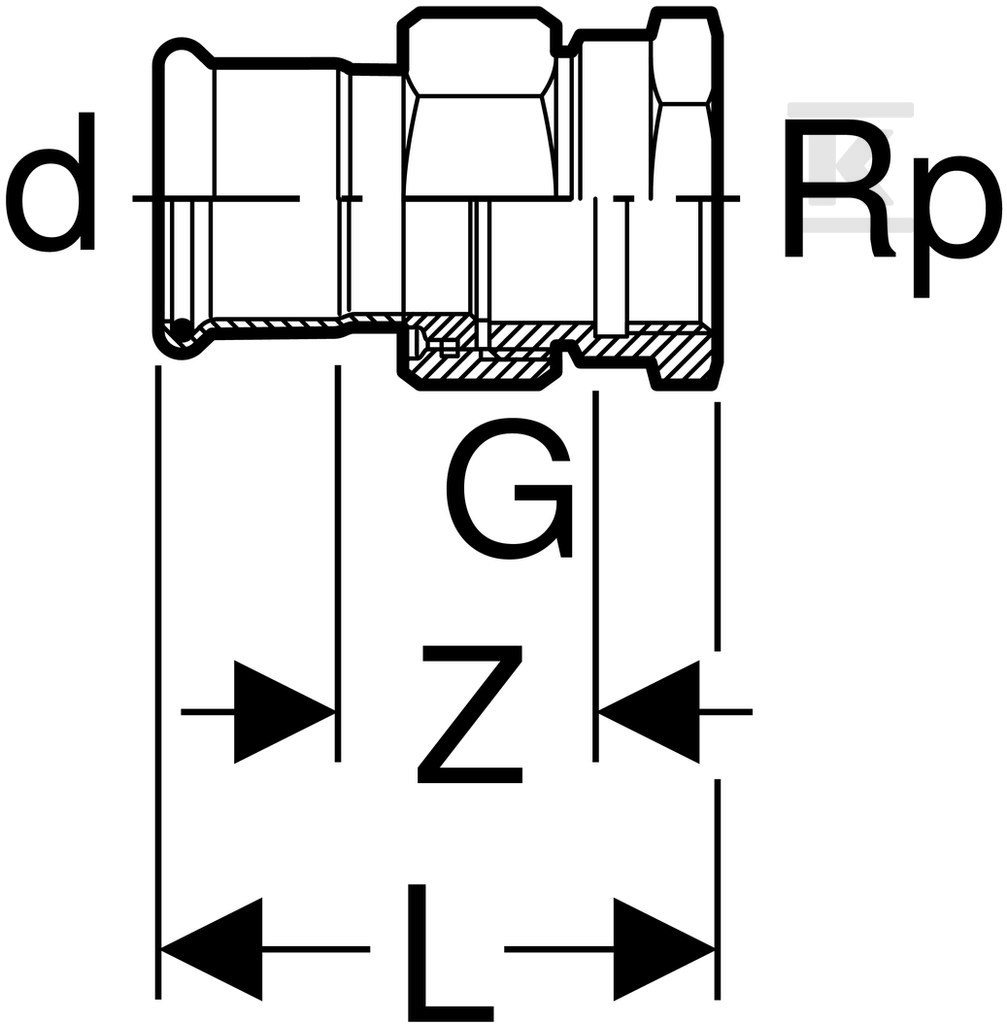

Proste przejście z rury systemowej o średnicy zewnętrznej 35 mm na gwint wewnętrzny cylindryczny Rp 1 1/4 umożliwia szybkie podłączenie armatury, zaworów lub elementów z gwintem bez konieczności spawania. Jednostronna mufa zaprasowywana z profilem M współpracuje z rurami ze stali nierdzewnej 1.4401, a druga strona zakończona jest gwintem wewnętrznym BSPT-Rp zgodnym z ISO 7-1 / EN 10226-1. Całość ma długość 77 mm, długość połączenia zaprasowywanego 26 mm przy długości roboczej 16 mm, oraz długość strony gwintowanej 51 mm przy długości roboczej 16 mm. Grubość ścianki połączenia zaprasowywanego wynosi 1,5 mm, a konstrukcja zapewnia wysoką wytrzymałość na rozciąganie.

Konstrukcja i materiały

Oba połączenia wykonane są ze stali nierdzewnej 316 gatunku 1.4401 CrNiMo wg EN 10088, w stanie surowym bez dodatkowej obróbki powierzchni. Mufa zaprasowywana ma profil M do szczęk zaciskowych i jest dostarczana z przezroczystą zaślepką ochronną. Połączenie jest celowo nie szczelne przed zaprasowaniem, co sygnalizuje wskaźnik zaciśnięcia. Uszczelnienie zapewnia pierścień z CIIR czarny oraz płaska uszczelka z EPDM. Nakrętka łącząca wykonana jest z mosiądzu. Wymiary gabarytowe to ok. 79 mm szerokości, 53 mm wysokości i 53 mm głębokości, masa ok. 0,41 kg.

Zakres zastosowań i warunki pracy

Element przeznaczony jest do instalacji z rurą systemową Mapress Edelstahl. Nadaje się do zimnej i ciepłej wody, wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu, wody produkcyjnej i procesowej oraz wody uzdatnionej. Dopuszczalne jest zastosowanie z wodą deszczową o pH ? 5,5 oraz ze ściekami szarymi i czarnymi o pH ? 5,5. W instalacjach przeciwpożarowych może pracować w układach tryskaczowych mokrych.

Z uszczelką płaską EPDM zakres temperatur wynosi 0-100 °C. Z uszczelką CIIR dopuszczalny zakres to -30 °C do +120 °C. Połączenie sprawdza się przy sprężonym powietrzu klasy czystości oleju 0-3, podciśnieniu, gazach obojętnych takich jak azot oraz gazach przemysłowych w tym acetylen i gazy ochronne do spawania. Stosowane jest w instalacjach domowych, przemysłowych i w budownictwie okrętowym.

Montaż i wskazówki instalacyjne

Montaż polega na wsunięciu rury o średnicy zewnętrznej 35 mm w mufę zaprasowywaną i zaprasowaniu zgodnie z instrukcją systemu Mapress. Połączenie staje się szczelne dopiero po wykonaniu operacji prasowania, co eliminuje ryzyko przypadkowego uruchomienia instalacji przed zakończeniem prac. Gwint wewnętrzny Rp 1 1/4 umożliwia dokręcenie elementu z uszczelką lub taśmą zgodnie z praktyką instalacyjną. Prosty kształt 0° ułatwia prowadzenie przewodu w ograniczonej przestrzeni, a oznaczenie profilu M pozwala dobrać odpowiednie szczęki prasujące.
