Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem wewnętrznym, nakrętka ze stali CrNi: d=35mm, Rp=1 1/4'' 35354

Przejściowe połączenie zaprasowywane ze stali CrNiMo do instalacji wodnych i gazowych

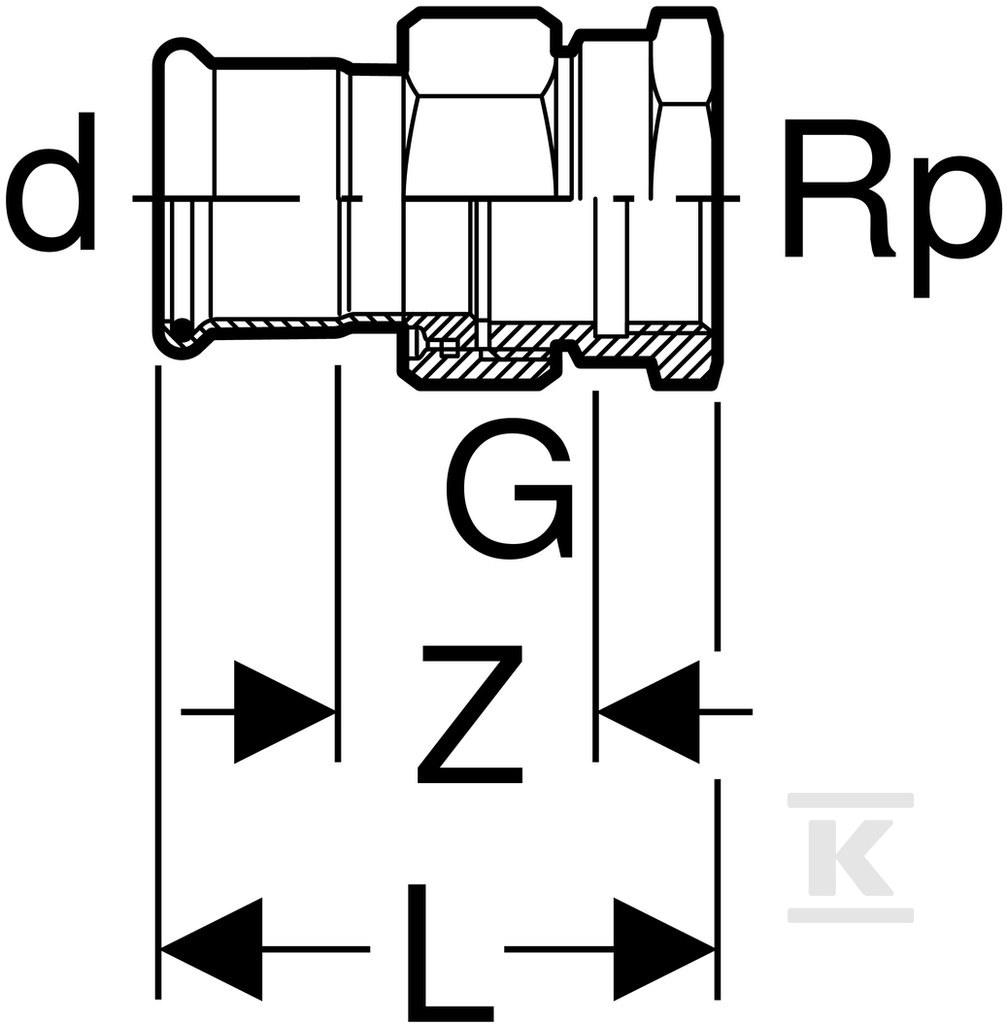

Prosty śrubunek przejściowy łączy rurę systemową o średnicy zewnętrznej 35 mm z gwintem wewnętrznym cylindrycznym Rp 1 1/4". Jedna strona to mufa zaciskowa z profilem M do szczęk zaprasowywujących, druga to gwint BSPT-Rp zgodny z ISO 7-1 / EN 10226-1. Całość wykonana jest ze stali nierdzewnej 316, gatunek CrNiMo 1.4401 wg EN 10088, w stanie surowym, z nakrętką ze stali CrNi. Długość całkowita wynosi 77 mm, długość połączenia zaciskowego 26 mm, a połączenia gwintowego 51 mm, przy długości roboczej 16 mm na każdej stronie. Grubość ścianki połączenia zaciskowego to 1,5 mm, a konstrukcja ma wysoką wytrzymałość na rozciąganie.

Konstrukcja i materiały

Mufa zaprasowywana ma kod profilu M i jest dostarczana z przezroczystą zaślepką ochronną. Połączenie jest zaślepione, o kącie łuku 0 ° i nie jest modelem redukcyjnym. Uszczelnienie zapewnia czarna uszczelka z CIIR oraz płaska uszczelka z EPDM. Wskaźnik zaciśnięcia sygnalizuje, że połączenie jest szczelne dopiero po zaprasowaniu - w stanie niezaprasowanym jest nieszczelne. Powierzchnia obu połączeń pozostaje w stanie surowym, a materiał połączenia 1 i 2 to stal nierdzewna 316 1.4401.

Zakres zastosowań i warunki pracy

Śrubunek przeznaczony jest do instalacji domowych, przemysłowych i w budownictwie okrętowym. Nadaje się do zimnej i ciepłej wody pitnej, wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz ze środkiem zapobiegającym zamarzaniu. Dopuszczalna jest praca z wodą ciepłowniczą do 120 °C i parą nasyconą do 120 °C. Stosowany jest również do wody produkcyjnej i procesowej, wody uzdatnionej, wody deszczowej o współczynniku pH ? 5,5 oraz ścieków szarych i czarnych o pH ? 5,5.

W zastosowaniach gazowych i pneumatycznych sprawdza się przy sprężonym powietrzu w klasie czystości oleju 0-3, podciśnieniu, gazach obojętnych takich jak azot oraz gazach przemysłowych np. acetylen i gazy ochronne do spawania. Do tryskacza mokrego i do chemikaliów oraz płynów technicznych. Z uszczelką płaską EPDM zakres temperatury medium wynosi 0-100 °C.

Montaż i bezpieczeństwo użytkowania

Montaż opiera się na technologii zaprasowywania Mapress Edelstahl. Połączenie zaciskowe wymaga użycia odpowiednich szczęk do profilu M i pełnego zaprasowania, co aktywuje uszczelkę CIIR i zapewnia trwałe uszczelnienie. Płaska uszczelka EPDM współpracuje z gwintem wewnętrznym Rp 1 1/4", nominalnie 1 1/4 cala, DN 32. Dzięki stali CrNiMo 1.4401 element zachowuje odporność w środowiskach agresywnych, a konstrukcja prosta ułatwia prowadzenie instalacji bez dodatkowych kolan.
