Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem wewnętrznym, nakrętka ze stali CrNi: d=42mm, Rp=1 1/2'' 35355

Przejściowy śrubunek Mapress Edelstahl z gwintem wewnętrznym Rp 11/2 do rury 42 mm

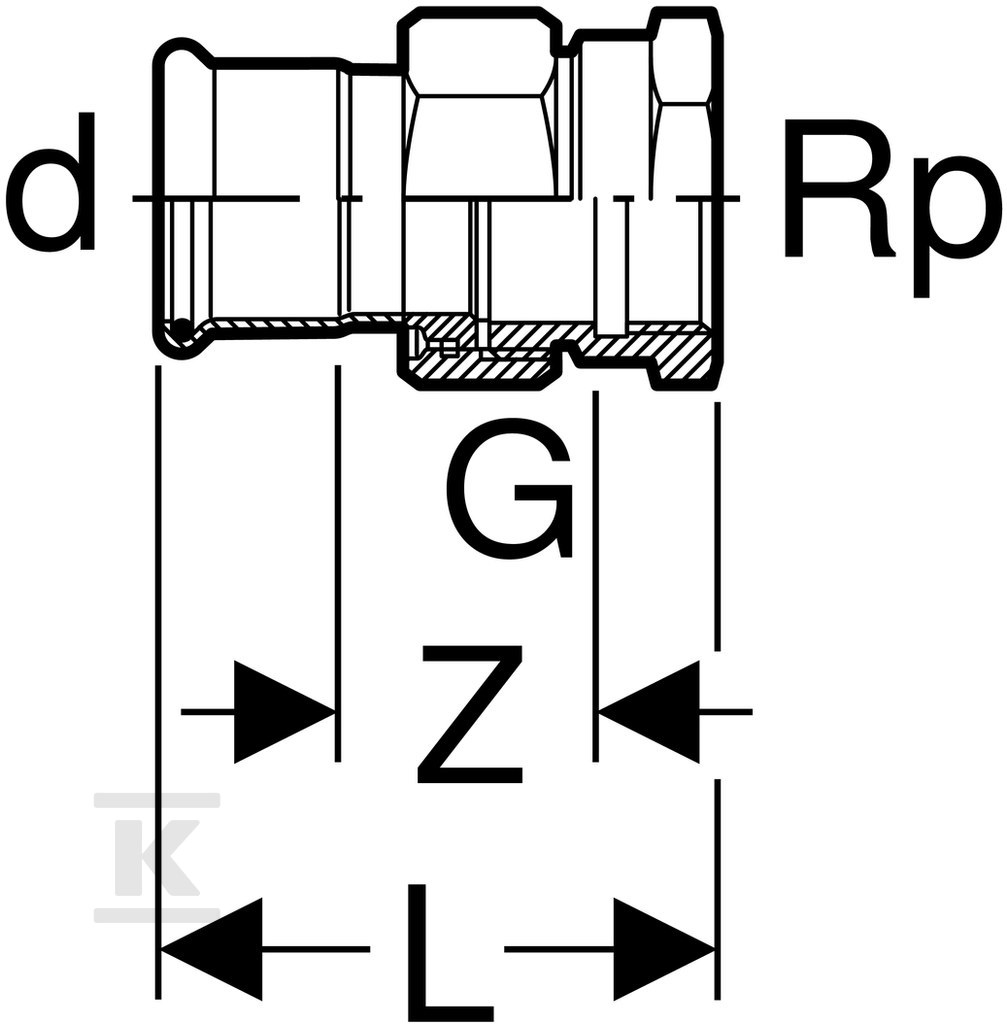

Prosty, prosty odcinek przejściowy łączy rurę systemową Mapress Edelstahl o średnicy zewnętrznej 42 mm, DN 40 z gwintem wewnętrznym cylindrycznym BSPT Rp 11/2. Mufa zaciskowa po stronie rury i nakrętka ze stali CrNi pozwalają na szybkie połączenie z elementem gwintowanym bez spawania. Całość ma długość 82 mm, długość połączenia po stronie mufy 30 mm, a po stronie gwintu 52 mm, przy długości roboczej 16,5 mm na obu końcach. Profil zaciskowy M oraz wysoka wytrzymałość na rozciąganie ułatwiają pracę instalatorowi w instalacjach domowych, przemysłowych i okrętowych.

Konstrukcja ze stali CrNiMo 1.4401 i system zaprasowywania

Oba połączenia wykonano ze stali nierdzewnej 316, gatunek 1.4401 CrNiMo wg EN 10088, w stanie surowym bez dodatkowej obróbki powierzchni. Grubość ścianki połączenia rurowego to 1,5 mm. Mufa zaprasowywana jest wyposażona w przezroczystą zaślepkę ochronną, która zabezpiecza profil przed zabrudzeniem do momentu montażu. Połączenie jest szczelne dopiero po zaprasowaniu, co sygnalizuje wbudowany wskaźnik zaciśnięcia. Nieszczelność w stanie niezaprasowanym ogranicza ryzyko przypadkowego uruchomienia instalacji.

Uszczelnienie zapewnia czarna uszczelka z CIIR oraz płaska uszczelka z EPDM. Taki zestaw uszczelek pozwala na pracę z wodą zimną i ciepłą, a także z mediami agresywnymi chemicznie w typowych warunkach instalacji sanitarnych i przemysłowych. Nakrętka ze stali CrNi i gwint wewnętrzny Rp 11/2 o średnicy nominalnej 11/2 cala, 40, spełniają normę ISO 7-1 / EN 10226-1.

Zakres zastosowań i dopuszczalne media

Śrubunek przeznaczony jest do instalacji z rurami systemowymi Mapress Edelstahl. Sprawdzi się w instalacjach wodnych, grzewczych, chłodniczych i przemysłowych, w tym w budownictwie okrętowym.

Do cieczy:

• woda zimna i ciepła
• woda chłodząca i grzewcza z dodatkiem lub bez środka zapobiegającego zamarzaniu
• woda ciepłownicza do 120 °C
• para nasycona do 120 °C
• woda produkcyjna i procesowa, woda uzdatniona
• woda deszczowa przy pH ? 5,5
• ścieki szare i czarne przy pH ? 5,5
• instalacje tryskaczowe mokre

Do gazów i mediów technicznych:

• sprężone powietrze klasy czystości oleju 0-3
• podciśnienie
• gazy obojętne, np. azot
• gazy przemysłowe, np. acetylen, gazy ochronne do spawania
• chemikalia i płyny techniczne w zakresie zgodnym z materiałem uszczelniającym

Z płaską uszczelką EPDM temperatura medium wynosi 0-100 °C. W praktyce system Edelstahl dopuszcza pracę z wodą ciepłowniczą i parą nasyconą do 120 °C.

Montaż, parametry pracy i bezpieczeństwo

Montaż, uruchomienie, kontrola i konserwacja wymagają wykonania przez autoryzowany zakład instalacyjny. Połączenie rurowego odcinka 42 mm z elementem gwintowanym Rp 11/2 odbywa się poprzez dociśnięcie mufy zaciskowej i dokręcenie nakrętki. Dopiero zaprasowanie tworzy trwałe, szczelne połączenie.

Konstrukcja prosta, kąt łuku 0°, bez zaworu spustowego i odpowietrznika, zapewnia uniwersalne zastosowanie jako element przejściowy w ciągach prostych. Stal 1.4401 zapewnia odporność na korozję w środowiskach wodnych i słabo kwaśnych, a uszczelki CIIR i EPDM utrzymują szczelność w typowych warunkach eksploatacji instalacji sanitarnych i przemysłowych.
