Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem wewnętrznym, nakrętka ze stali CrNi: d=54mm, Rp=2'' 35356

Przejściowy śrubunek zaprasowywany Geberit Mapress Edelstahl z gwintem wewnętrznym Rp 2"

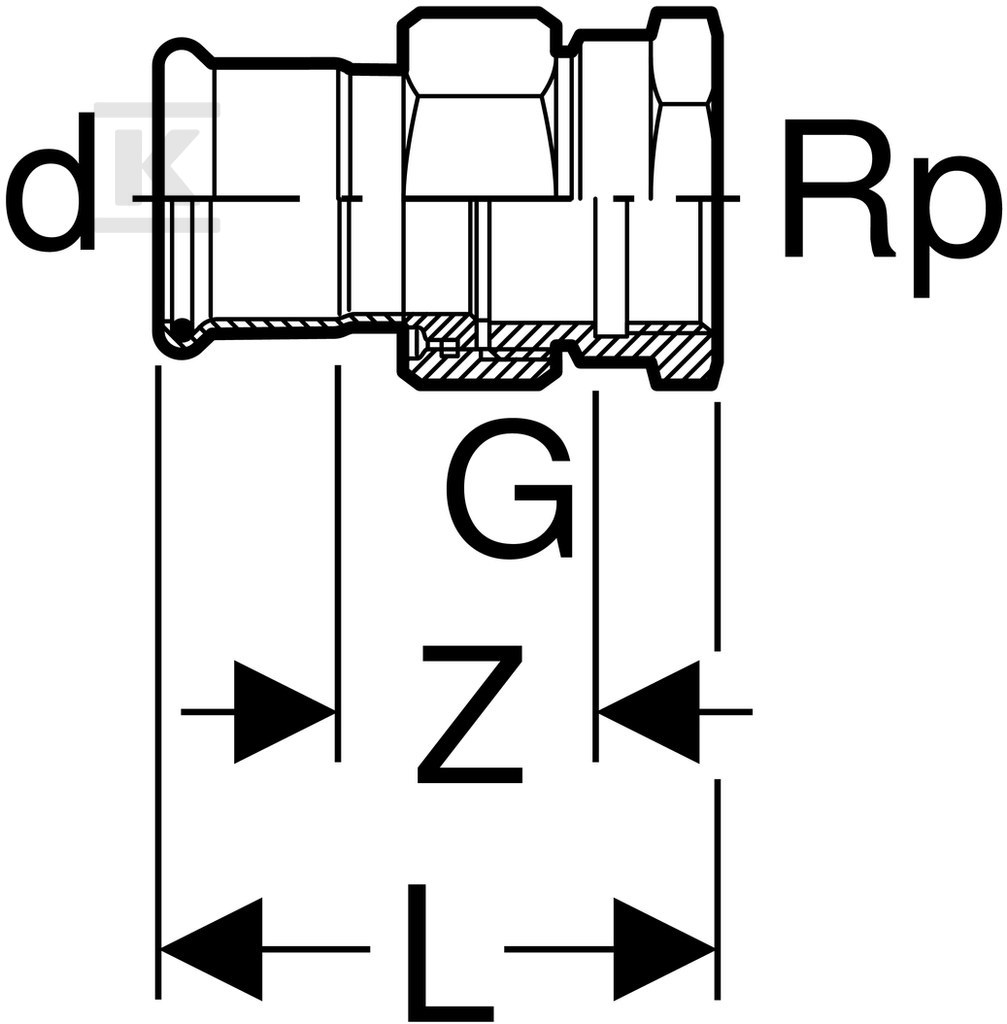

Przejściowe połączenie zaprasowywane łączy rurę systemową ze stali nierdzewnej o średnicy zewnętrznej 54 mm, DN 50 z gwintem wewnętrznym cylindrycznym BSPT-Rp 2" zgodnym z ISO 7-1 / EN 10226-1. Wykonanie proste, bez kąta, o całkowitej długości 95 mm, przeznaczone do instalacji ciśnieniowych z rur Mapress Edelstahl. Połączenie 1 to mufa zaciskowa z profilem M, połączenie 2 to króciec gwintowany o długości 60 mm z długością roboczą 18,5 mm. Grubość ścianki mufy wynosi 1,5 mm, a długość robocza strony zaprasowywanej to 18,5 mm przy długości połączenia 1 wynoszącej 35 mm.

Konstrukcja i materiały

Oba elementy połączenia wykonane są ze stali nierdzewnej 316, gatunek 1.4401 CrNiMo wg EN 10088, w stanie surowym bez dodatkowej obróbki powierzchni. Nakrętka i korpus mają zabezpieczenie powierzchni w stanie surowym. Uszczelnienie zapewnia czarna uszczelka z CIIR oraz płaska uszczelka z EPDM. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną. Wskaźnik zaciśnięcia sygnalizuje, że połączenie jest szczelne dopiero po zaprasowaniu. Konstrukcja charakteryzuje się wysoką wytrzymałością na rozciąganie.

Zakres zastosowań i warunki pracy

Element przeznaczony jest do instalacji domowych, przemysłowych i w budownictwie okrętowym. Dopuszczalne media obejmują:

• zimną i ciepłą wodę, wodę chłodniczą i grzewczą z i bez środka zapobiegającego zamarzaniu
• wodę ciepłowniczą do 120 °C oraz parę nasyconą do 120 °C
• wodę produkcyjną i procesową, wodę uzdatnioną
• wodę deszczową o pH ? 5,5 oraz ścieki szare i czarne o pH ? 5,5
• instalacje tryskaczowe mokre
• chemikalia i płyny techniczne
• sprężone powietrze klasy czystości oleju 0-3, podciśnienie
• gazy obojętne, np. azot, oraz gazy przemysłowe, np. acetylen i gazy ochronne do spawania

Z płaską uszczelką EPDM zakres temperatur pracy wynosi 0-100 °C. Gwint wewnętrzny Rp 2" umożliwia szybkie przejście na armaturę lub elementy gwintowane bez dodatkowych przejściówek.

Montaż i bezpieczeństwo połączenia

Montaż odbywa się metodą prasowania. Połączenie nie jest szczelne przed zaprasowaniem, co eliminuje ryzyko przypadkowego uruchomienia instalacji na niegotowym złączu. Profil M na obu stronach współpracuje ze szczękami zaciskowymi Mapress. Prosty kształt 0 ° ułatwia prowadzenie przewodu w linii prostej. Dzięki uszczelce CIIR i płaskiej uszczelce EPDM oraz stalowej konstrukcji 1.4401 złącze zachowuje szczelność w warunkach zmiennych temperatur i agresywnych mediów, a wysoka wytrzymałość na rozciąganie zwiększa bezpieczeństwo mechaniczne instalacji.
