Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem zewnętrznym: d=15mm, R=3/4'' 35331

Przejściowe złącze prasowe do rur 15 mm z gwintem zewnętrznym 3/4"

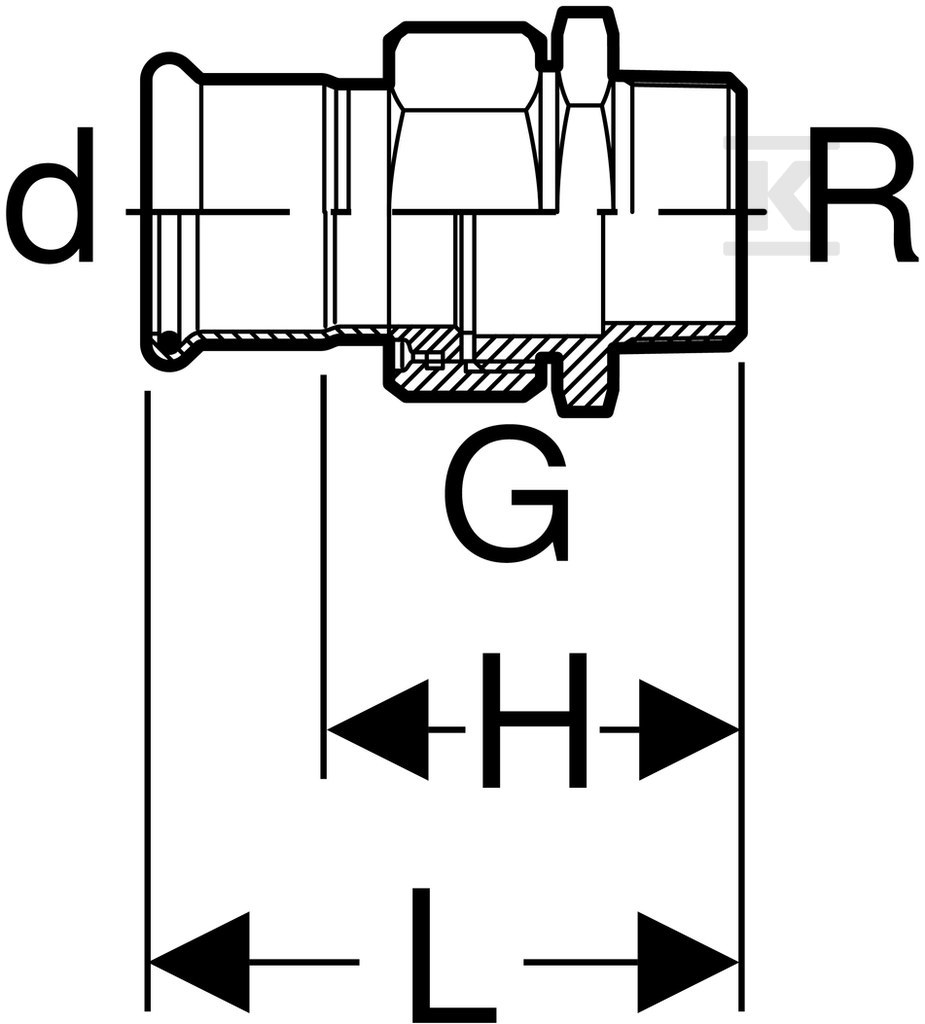

Proste, proste przejściowe połączenie prasowe do systemu Geberit Mapress Edelstahl łączy rurę ze stali nierdzewnej o średnicy zewnętrznej 15 mm z gwintem zewnętrznym gazowym stożkowym BSPT-R 3/4" zgodnym z ISO 7-1 / EN 10226-1. Całkowita długość elementu wynosi 66 mm, przy długości połączenia prasowego 20 mm i długości roboczej strony gwintowanej 46 mm. Kształt prosty, kąt łuku 0°, przeznaczony do pracy w instalacjach rurowych systemowych.

Połączenie 1 to mufa zaciskowa z profilem M do szczęk prasujących, wykonana ze stali nierdzewnej 316 gatunku 1.4401 CrNiMo wg EN 10088. Połączenie 2, strona gwintowana, wykonane jest z tej samej stali nierdzewnej 316 1.4401 w stanie surowym, bez dodatkowego zabezpieczenia powierzchni. Ścianka rury połączenia 1 ma grubość 1 mm, a nominalna średnica wewnętrzna wynosi DN 12. Strona gwintowana ma nominalną średnicę 3/4 cala, co odpowiada DN 20.

Budowa i materiały

Korpus wykonany jest ze stali CrNiMo 1.4401, materiału o wysokiej wytrzymałości na rozciąganie, odpornego na korozję w instalacjach wodnych i gazowych. Nakrętka przyłączeniowa wykonana jest z mosiądzu. Uszczelnienie zapewnia pierścień z CIIR w kolorze czarnym oraz płaska uszczelka z EPDM. Mufa prasowa wyposażona jest w przezroczystą zaślepkę ochronną.

System posiada wskaźnik zaciśnięcia. Połączenie jest celowo nieszczelne przed zaprasowaniem, co uniemożliwia pomyłkowe uruchomienie instalacji bez wykonania połączenia. Dopiero po prawidłowym prasowaniu uzyskuje się szczelność roboczą. Kod profilu połączenia prasowego to M, zarówno po stronie rury, jak i po stronie gwintu.

Zastosowanie i warunki pracy

Złącze pracuje z płaską uszczelką EPDM w zakresie temperatury medium 0-100 °C. Przeznaczone jest do:

• zimnej i ciepłej wody użytkowej,
• wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu,
• wody produkcyjnej i procesowej, wody uzdatnionej,
• wody deszczowej o współczynniku pH ? 5,5,
• ścieków szarych i czarnych o współczynniku pH ? 5,5,
• instalacji tryskaczowych mokrych,
• chemikaliów i płynów technicznych,
• sprężonego powietrza klasy czystości oleju 0-3,
• podciśnienia,
• gazów obojętnych, np. azotu,
• gazów przemysłowych, np. acetylenu, gazów ochronnych do spawania.

Stosowane w instalacjach domowych, przemysłowych oraz w budownictwie okrętowym, w zakresie zastosowań dla cieczy i gazów przewidzianych dla Geberit Mapress Edelstahl.

Montaż i kompatybilność

Strona prasowa przeznaczona jest do rur systemowych o średnicy zewnętrznej 15 mm. Połączenie gwintowe zewnętrzne R 3/4" umożliwia szybkie dowiązanie armatury, zaworów lub elementów z gwintem wewnętrznym BSPT. Długość połączenia 2 wynosi 46 mm, co zapewnia stabilne dociśnięcie uszczelki gwintowej. Element jest prosty, nieredukcyjny, bez odpowietrznika i zaworu spustowego.
