Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem zewnętrznym, nakrętka ze stali CrNi: d=15mm, R=3/4'' 35361

Przejściowy śrubunek zaprasowywany ze stali nierdzewnej do połączeń z gwintem zewnętrznym

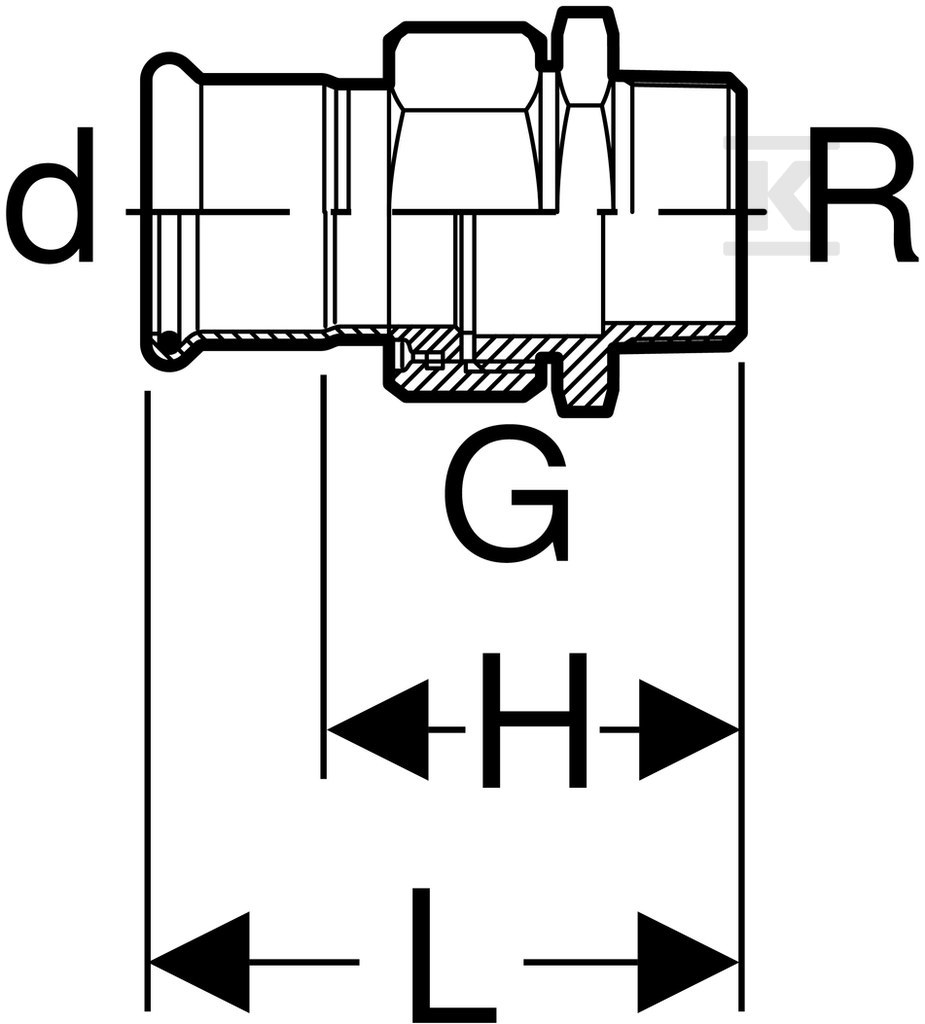

Prosty śrubunek przejściowy Geberit Mapress Edelstahl łączy rurę systemową o średnicy zewnętrznej 15 mm z gwintem zewnętrznym gazowym stożkowym BSPT-R 3/4 cala. Połączenie 1 to mufa zaciskowa z profilem M, połączenie 2 to gwint zewnętrzny ISO 7-1 / EN 10226-1. Całkowita długość elementu to 66 mm, długość połączenia z gwintem 46 mm, długość mufy 20 mm. Kształt prosty, kąt łuku 0 °, średnica nominalna połączenia 1 DN 12, średnica nominalna połączenia 2 3/4 cala 20 mm. Rozwiązanie przeznaczone jest do instalacji, w których potrzebne jest szybkie i trwałe przejście z systemu zaprasowywanego na armaturę lub element gwintowany.

Konstrukcja i materiały

Oba połączenia wykonane są ze stali nierdzewnej 316 gatunku 1.4401 CrNiMo wg EN 10088, z powierzchnią w stanie surowym. Nakrętka wykonana jest ze stali CrNi. Stal zawiera minimum 2,3 % molibdenu, co przekłada się na wyjątkową odporność na korozję w środowiskach agresywnych. Grubość ścianki połączenia 1 wynosi 1 mm, a konstrukcja zapewnia wysoką wytrzymałość na rozciąganie.

Uszczelnienie zapewnia pierścień z CIIR czarnego chlorobutylu oraz płaska uszczelka z EPDM przystosowana do temperatur mediów 0 °C do 100 °C. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną chroniącą gniazdo zaciskowe podczas transportu i magazynowania. Wskaźnik zaciśnięcia sygnalizuje prawidłowe wykonanie połączenia, a szczelność uzyskiwana jest dopiero po zaprasowaniu. Profil zaciskowy M jest kompatybilny ze szczękami do systemu Mapress Edelstahl.

Zakres zastosowań i media

Element sprawdza się w instalacjach domowych, przemysłowych i w budownictwie okrętowym. Przeznaczony jest do zimnej i ciepłej wody pitnej, wody chłodzącej i grzewczej bez i ze środkiem zapobiegającym zamarzaniu, wody ciepłowniczej do 120 °C oraz pary nasyconej do 120 °C. Dopuszczalne jest zastosowanie do wody produkcyjnej i procesowej, wody uzdatnionej, wody deszczowej o pH ? 5,5 oraz ścieków szarych i czarnych o pH ? 5,5.

Śrubunek nadaje się do tryskaczy mokrych, chemikaliów i płynów technicznych, sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych takich jak azot i gazów przemysłowych np. acetylen czy gazy ochronne do spawania. Uniwersalność materiałowa stali 1.4401 pozwala na pracę w środowiskach o podwyższonej agresji chemicznej.

Parametry pracy i montaż

W warunkach wody pitnej zimnej i ciepłej element pracuje w zakresie temperatur 0 °C do 100 °C przy maksymalnym ciśnieniu roboczym 16 bar 1600 kPa. Dla wody ciepłowniczej i pary nasyconej dopuszczalna temperatura sięga 120 °C. Połączenie 1 przyjmuje rurę 15 mm, połączenie 2 oferuje gwint zewnętrzny 3/4 cala z długością roboczą 46 mm.

Montaż odbywa się metodą zaprasowywania, bez lutowania i spawania. Połączenie jest proste, bez redukcji, z uszczelkami fabrycznie osadzonymi. Dzięki stali nierdzewnej 1.4401 i uszczelnieniu CIIR/EPDM element zachowuje szczelność w szerokim spektrum mediów i temperatur, a przezroczysta zaślepka ułatwia kontrolę czystości mufy przed montażem.
