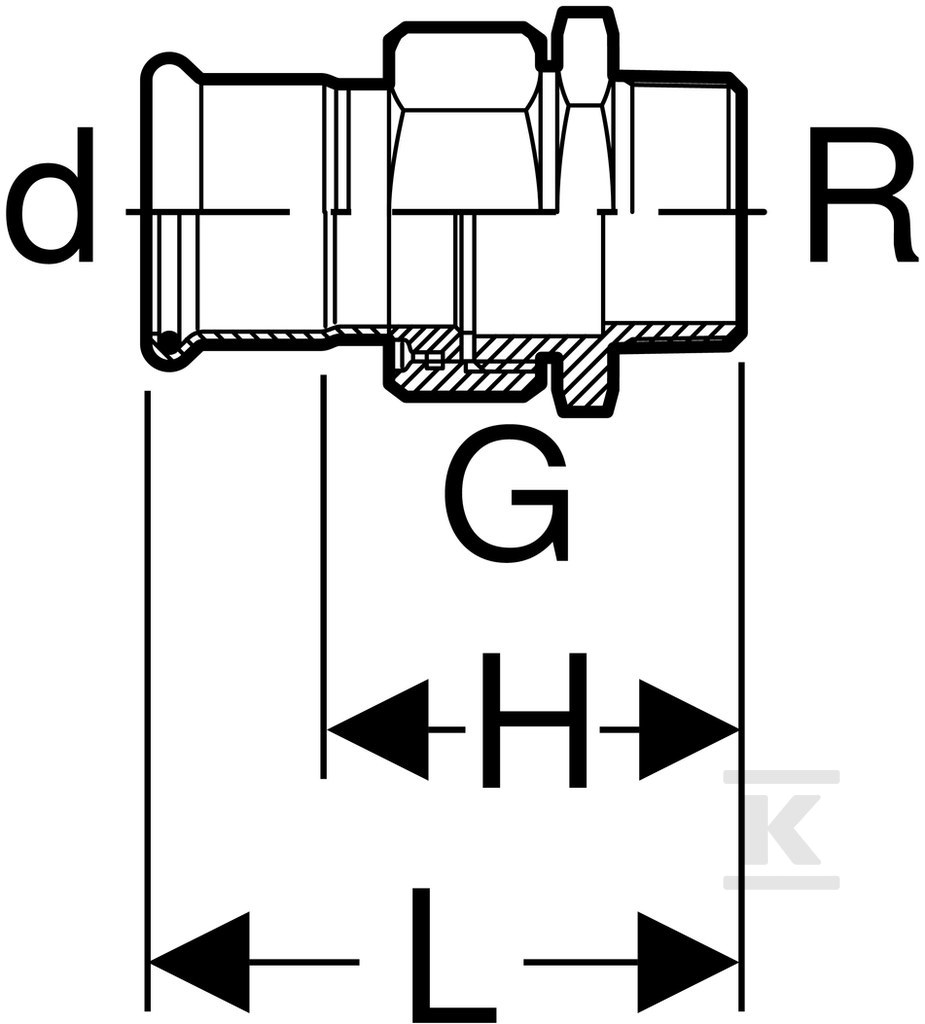

Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem zewnętrznym: d=18mm, R=3/4'' 35333

Przejściowe połączenie zaprasowywane ze stalowym gwintem zewnętrznym 18 mm x R 3/4"

Proste, proste przejście między rurą systemową Mapress Edelstahl o średnicy zewnętrznej 18 mm a armaturą lub elementem z gwintem zewnętrznym gazowym stożkowym R 3/4". Oba końce wykonano ze stali nierdzewnej CrNiMo 1.4401 wg EN 10088, w stanie surowym, co zapewnia odporność na korozję w instalacjach wodnych, grzewczych i przemysłowych. Całość ma długość 66 mm i jest przeznaczona do pracy z profilem zaciskowym M.

Konstrukcja i materiały

Korpus połączenia 1 to mufa zaciskowa ze stali nierdzewnej 316 1.4401 z profilem M do szczęk prasujących. Ściana rury wynosi 1 mm, a nominalna średnica wewnętrzna to DN 15. Długość części zaprasowywanej to 20 mm. Końcówka gwintowana to stal nierdzewna 316 1.4401 z gwintem zewnętrznym gazowym stożkowym BSPT-R zgodnym z ISO 7-1 / EN 10226-1, 3/4 cala, o długości 46 mm i długości roboczej 46 mm.

Mufa zaprasowywana jest dostarczana z przezroczystą zaślepką ochronną. Nakrętka to mosiądz. Uszczelnienie zapewnia pierścień z CIIR w kolorze czarnym oraz płaska uszczelka z EPDM. Wskaźnik zaciśnięcia sygnalizuje prawidłowe wykonanie połączenia. Przed zaprasowaniem element jest celowo nieszczelny, co uniemożliwia pomyłkę montażową. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie.

Zastosowania i media

Element sprawdza się w instalacjach domowych, przemysłowych i w budownictwie okrętowym. Dopuszczalne media obejmują:

• zimną i ciepłą wodę pitną
• wodę chłodzącą i grzewczą bez środka zapobiegającego zamarzaniu
• wodę produkcyjną i procesową, wodę uzdatnioną
• wodę deszczową o pH ? 5,5
• ścieki szare i czarne o pH ? 5,5
• instalacje tryskaczowe mokre
• chemikalia i płyny techniczne
• sprężone powietrze klasy czystości oleju 0-3
• podciśnienie
• gazy obojętne, np. azot
• gazy przemysłowe, np. acetylen, gazy ochronne do spawania

Montaż i bezpieczeństwo szczelności

Połączenie 1 jest rurą systemową Mapress z kąt łuku 0°, bez zaworu spustowego i bez odpowietrznika. Szczelność uzyskuje się wyłącznie po zaprasowaniu, co potwierdzają wskaźniki na mufie. Gwint zewnętrzny R 3/4" umożliwia szybkie dociśnięcie do armatury bez dodatkowych uszczelek na gwincie. Dzięki stali 1.4401 i uszczelkom CIIR/EPDM element zachowuje stabilność w zmiennych temperaturach i w kontakcie z agresywnymi mediami. Masa ok. 0,19 kg ułatwia pracę na wysokości i w ciasnych przestrzeniach.
