Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem zewnętrznym, nakrętka ze stali CrNi: d=18mm, R=3/4'' 35363

Przejściowe połączenie zaprasowywane ze stali CrNiMo 1.4401

Proste przejście z mufy zaprasowywanej na gwint zewnętrzny gazowy stożkowy BSPT-R ISO 7-1 / EN 10226-1 umożliwia szybkie połączenie rury systemowej Geberit Mapress Edelstahl o średnicy zewnętrznej 18 mm z armaturą lub elementami instalacji posiadającymi gwint R 3/4”. Całość wykonana jest ze stali nierdzewnej 316, gatunek 1.4401 CrNiMo wg EN 10088, w stanie surowym, z nakrętką z CrNi. Długość całkowita wynosi 66 mm, a kształt prosty 0° pozwala na montaż w linii bez dodatkowych kolan. Połączenie staje się szczelne dopiero po zaprasowaniu, co eliminuje ryzyko nieszczelności na etapie montażu.

Budowa, uszczelnienie i oznaczenia

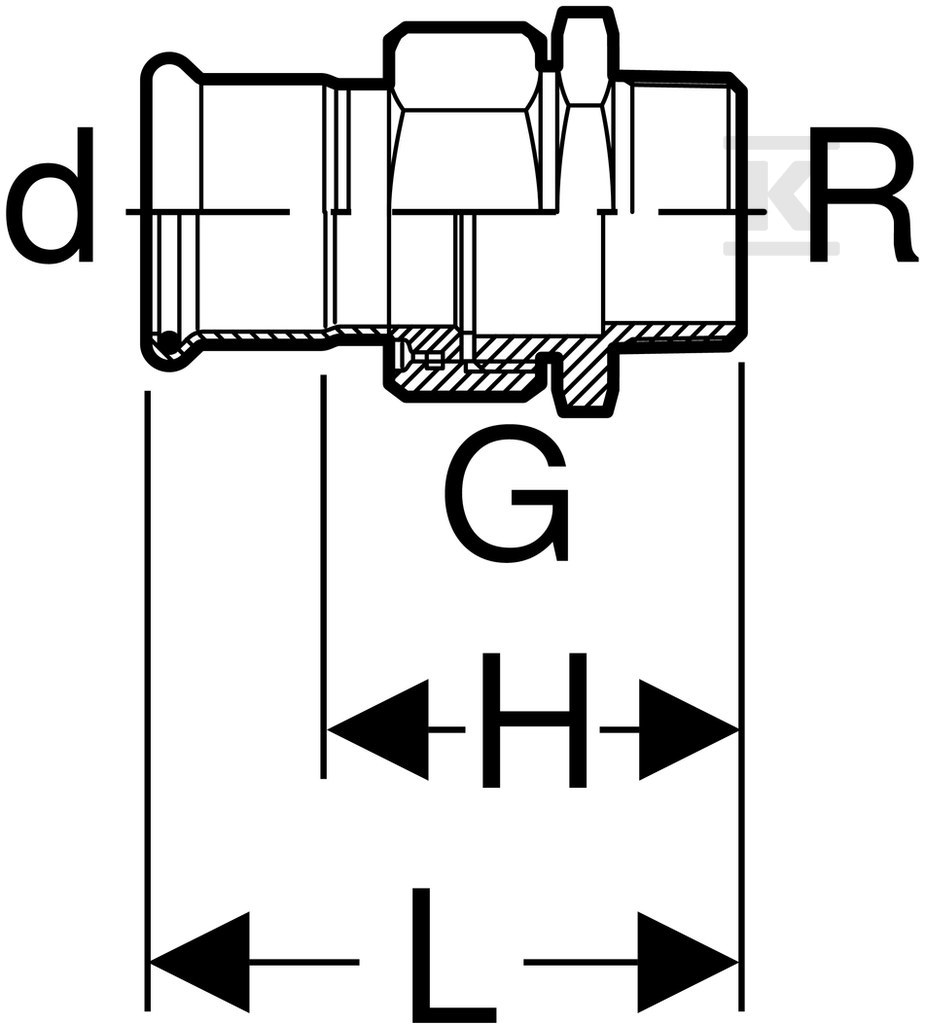

Połączenie 1 to mufa zaciskowa z profilem M do szczęk zaprasowywanych, przeznaczona na rurę DN 15. Długość połączenia zaprasowywanego to 20 mm, grubość ścianki rury 1 mm, a kod profilu M zapewnia prawidłowe osadzenie szczęk. Połączenie 2 to gwint zewnętrzny gazowy stożkowy R 3/4”, 3/4 cala 20, o długości 46 mm i długości roboczej 46 mm. Uszczelnienie zapewnia pierścień z CIIR czarny oraz płaska uszczelka z EPDM. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie, a oznaczenie rejestracji ÜA R-15.2.3-20-17012 potwierdza dopuszczenie do zastosowań instalacyjnych.

Zakres zastosowań i dopuszczalne media

Fitting przeznaczony jest do instalacji domowych, przemysłowych i w budownictwie okrętowym. Sprawdzi się przy zimnej i ciepłej wodzie, wodzie chłodzącej i grzewczej z i bez środka zapobiegającego zamarzaniu, wodzie ciepłowniczej do 120 °C oraz parze nasyconej do 120 °C. Dopuszczalne są woda produkcyjna i procesowa, woda uzdatniona, woda deszczowa o pH ? 5,5 oraz ścieki szare i czarne o pH ? 5,5. Element nadaje się do tryskacza mokrego, chemikaliów i płynów technicznych, sprężonego powietrza klasy czystości oleju 0-3, podciśnienia, gazów obojętnych takich jak azot oraz gazów przemysłowych np. acetylen i gazy ochronne do spawania. Przy uszczelnieniu płaskim EPDM temperatura medium wynosi 0-100 °C, a przy pracy z uszczelnieniami płaskimi należy unikać gwałtownych zmian temperatury.

Montaż i warunki pracy

Montaż odbywa się metodą zaprasowywania, bez lutowania i spawania, co skraca czas instalacji i ogranicza ryzyko błędów wykonawcy. Połączenie systemowe jest oznaczone jako rura systemowa, a brak zaworu spustowego i odpowietrznika wskazuje na zastosowanie czysto przejściowe. Stal 1.4401 zapewnia odporność na korozję w środowiskach wodnych i agresywnych chemicznie, a surowa obróbka powierzchni obu połączeń zachowuje właściwości materiału. Dzięki prostemu kształtowi i kompaktowym wymiarom fitting łatwo mieści się w ciasnych przestrzeniach rozdzielaczy i przyłączy armatury.
