Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem zewnętrznym: d=22mm, R=3/4'' 35335

Przejściówka zaprasowywana 22 mm na gwint zewnętrzny 3/4" ze stali nierdzewnej 1.4401

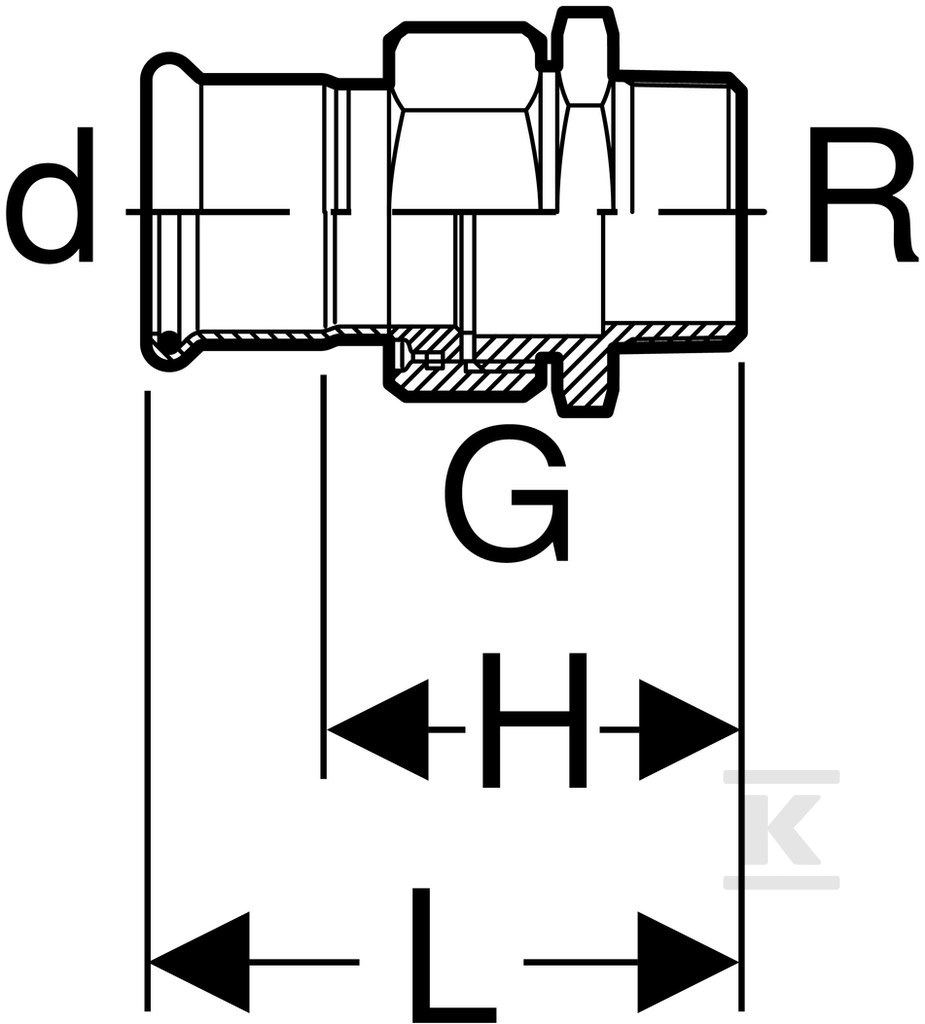

Prosta, prosta przejściówka systemowa Geberit Mapress Edelstahl łączy rurę ze stali nierdzewnej o średnicy zewnętrznej 22 mm z gwintem zewnętrznym gazowym stożkowym R 3/4". Połączenie 1 to mufa zaciskowa z profilem M do zaprasowania, połączenie 2 to gwint BSPT-R zgodny z ISO 7-1 / EN 10226-1. Całkowita długość elementu to 68 mm, długość połączenia zaprasowywanego 21 mm, a gwintowanego 47 mm. Rozwiązanie jest zaślepione, bez odpowietrznika i zaworu spustowego, przeznaczone do pracy w instalacjach z rurą systemową.

Konstrukcja i materiały

Oba połączenia wykonane są ze stali nierdzewnej gatunku 316, 1.4401 CrNiMo wg EN 10088, w stanie surowym. Grubość ścianki połączenia rurowego to 1,2 mm, a konstrukcja zapewnia wysoką wytrzymałość na rozciąganie. Mufa zaprasowywana ma przezroczystą zaślepkę ochronną, co ułatwia kontrolę czystości przed montażem. Wskaźnik zaciśnięcia sygnalizuje, że połączenie jest szczelne dopiero po zaprasowaniu - w stanie niezaprasowanym element jest celowo nieszczelny. Nakrętka wykonana jest z mosiądzu, uszczelka pierścieniowa to czarny CIIR, a uszczelka płaska to EPDM. Kod profilu do szczęk zaciskowych to M dla obu stron.

Zakres zastosowań i media

Element przeznaczony jest do instalacji domowych, przemysłowych i w budownictwie okrętowym. Sprawdzi się w instalacjach wody zimnej i ciepłej, wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu, wody produkcyjnej i procesowej oraz wody uzdatnionej. Dopuszczalne jest zastosowanie do wody deszczowej i ścieków szarych i czarnych przy współczynniku pH ? 5,5, do tryskacza w wersji mokrej oraz do chemikaliów i płynów technicznych. Po stronie gazowej dopuszczalne są sprężone powietrze w klasie czystości oleju 0-3, podciśnienie, gazy obojętne takie jak azot oraz gazy przemysłowe w tym acetylen i gazy ochronne do spawania. Z uszczelką EPDM medium może pracować w zakresie 0-100 °C, a z uszczelką CIIR zakres roboczy obejmuje -30 °C do +120 °C.

Montaż i bezpieczeństwo pracy

Montaż wymaga zaprasowania mufy zaciskowej, co zapewnia trwałe i szczelne połączenie bez dodatkowych uszczelek instalacyjnych. Gwint zewnętrzny stożkowy R 3/4" umożliwia szybkie połączenie z armaturą i elementami gwintowanymi bez konieczności stosowania dodatkowych przejściówek. Dzięki stali 1.4401 element jest odporny na korozję w środowiskach agresywnych, a mosiężna nakrętka ułatwia dociągnięcie połączenia. Masa ok. 0,206 kg i kompaktowe wymiary ułatwiają transport i pracę na wysokości. Montaż, uruchomienie, kontrola i konserwacja powinny być wykonywane przez autoryzowany zakład instalacyjny.
