Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem zewnętrznym, nakrętka ze stali CrNi: d=22mm, R=3/4'' 35365

Przejściowe połączenie prasowe 22 mm z gwintem R 3/4" do systemu Mapress Edelstahl

Proste przejściowe połączenie prasowe łączy rurę systemową ze stali nierdzewnej o średnicy zewnętrznej 22 mm z gwintem zewnętrznym gazowym stożkowym R 3/4". Wykonane w formie prostej, bez kolanowania, z profilem zaciskowym M na obu stronach, zapewnia szczelność dopiero po zaprasowaniu. Mufa zaciskowa DN 20 po stronie rurowej i gwint BSPT-R ISO 7-1 / EN 10226-1 po stronie armatury tworzą uniwersalny punkt przejścia w instalacjach stalowych. Wskaźnik zaciśnięcia sygnalizuje poprawne wykonanie połączenia, a przezroczysta zaślepka ochronna zabezpiecza mufę przed zabrudzeniem do momentu montażu.

Budowa i materiały

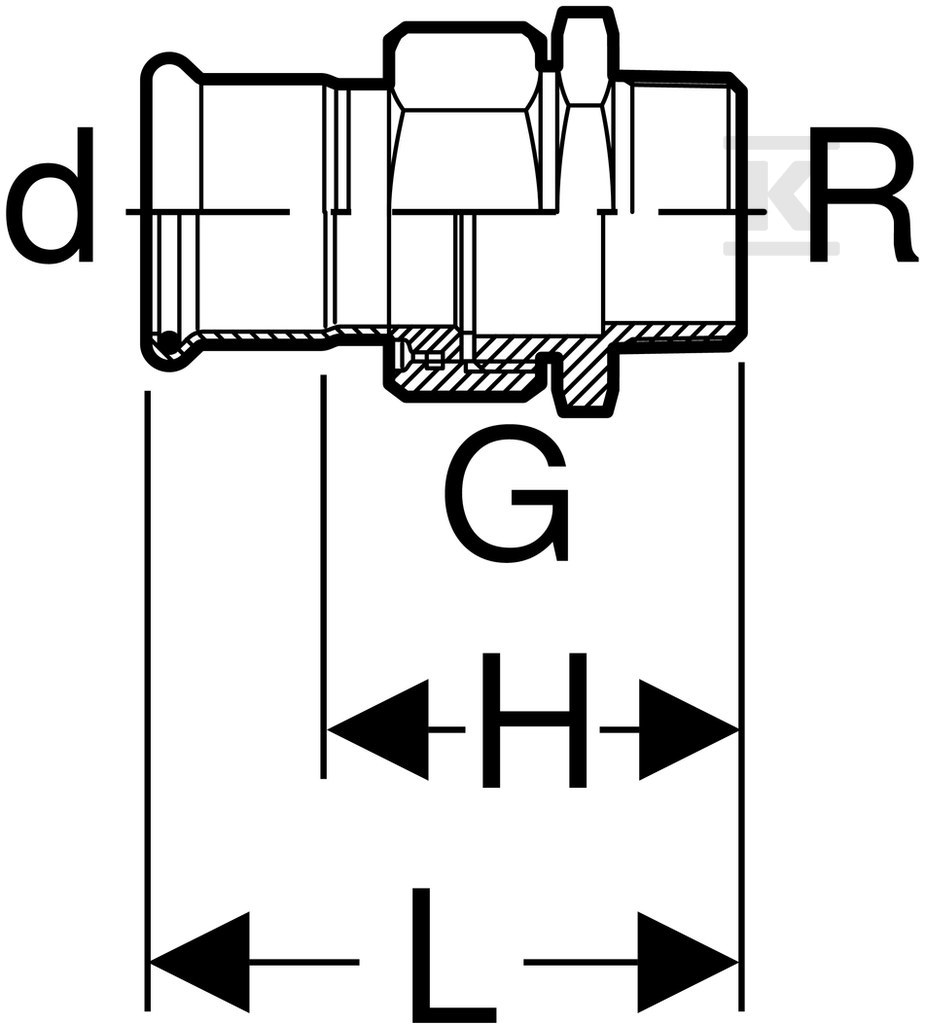

Oba połączenia wykonane są ze stali nierdzewnej CrNiMo 1.4401, odpowiednik AISI 316, w stanie surowym bez dodatkowej obróbki powierzchni. Materiał połączenia 1 i 2 to stal nierdzewna 316 1.4401, co zapewnia wysoką odporność korozyjną i wysoką wytrzymałość na rozciąganie. Grubość ścianki połączenia rurowego wynosi 1,2 mm, długość robocza połączenia rurowego to 21 mm, a długość połączenia gwintowanego to 47 mm przy całkowitej długości elementu 68 mm.

Uszczelnienie zapewnia czarna uszczelka z CIIR oraz płaska uszczelka z EPDM. Nakrętka wykonana jest ze stali CrNi. Połączenie jest systemowe, z profilem M do szczęk zaciskowych, bez redukcji, bez odpowietrznika i bez zaworu spustowego.

Zastosowanie w instalacjach

Element przeznaczony jest do instalacji domowych, przemysłowych i w budownictwie okrętowym. Nadaje się do zimnej i ciepłej wody, wody chłodzącej i grzewczej z dodatkiem lub bez środka zapobiegającego zamarzaniu, wody ciepłowniczej do 120 °C oraz pary nasyconej do 120 °C. Dopuszczalne jest zastosowanie z wodą produkcyjną i procesową, wodą uzdatnioną, wodą deszczową o pH ? 5,5 oraz ściekami szarymi i czarnymi o pH ? 5,5.

Złącze sprawdza się w instalacjach tryskaczowych mokrych, do chemikaliów i płynów technicznych, sprężonego powietrza klasy czystości oleju 0-3, podciśnienia, gazów obojętnych takich jak azot oraz gazów przemysłowych np. acetylen i gazy ochronne do spawania. Z płaską uszczelką EPDM zakres temperatury medium wynosi 0-100 °C.

Montaż i warunki pracy

Montaż odbywa się metodą prasowania. Połączenie jest szczelne wyłącznie po zaprasowaniu, co eliminuje ryzyko nieszczelności na etapie montażu. Prosty kształt z kątem łuku 0° ułatwia prowadzenie instalacji w prostych odcinkach. Gwint zewnętrzny gazowy stożkowy BSPT-R zapewnia kompatybilność z armaturą i elementami gwintowanymi zgodnie z ISO 7-1 / EN 10226-1.

Dzięki stali 1.4401 element zachowuje stabilność w zmiennych warunkach temperaturowych i środowiskach agresywnych. Konstrukcja z uszczelkami CIIR i EPDM oraz wskaźnikiem zaciśnięcia wspiera szybki i powtarzalny montaż dla instalatora, a trwałość materiału przekłada się na długą żywotność instalacji dla użytkownika końcowego.
