Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem zewnętrznym i końcówką wsuwaną: d=22mm, R=3/4'' 35405

Przejściowe połączenie press z gwintem zewnętrznym 22 mm × R 3/4''

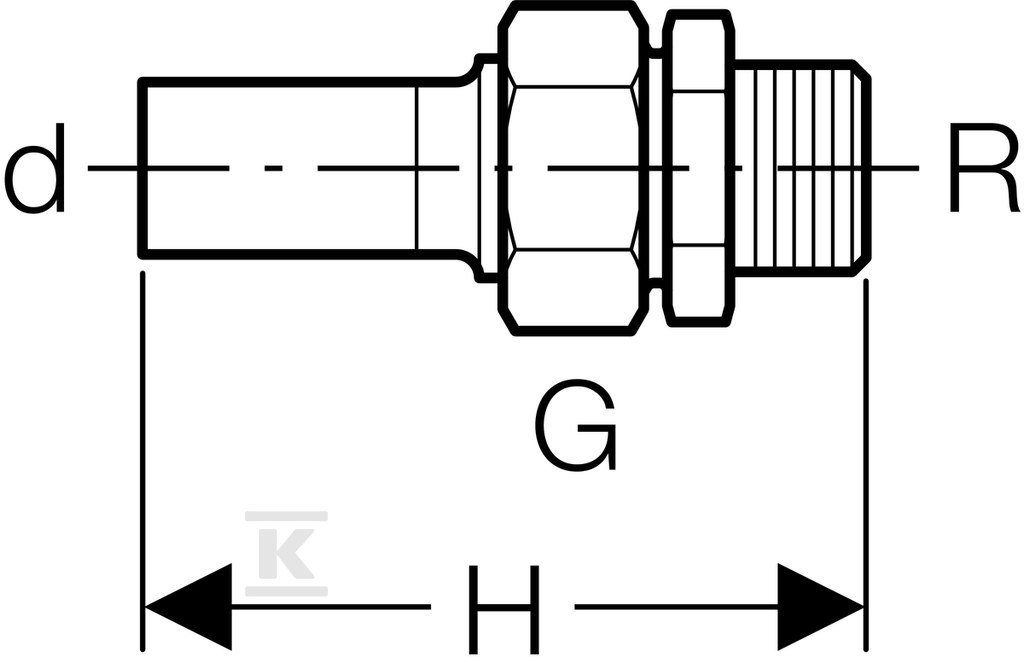

Prosty śrubunek przejściowy łączy rurę systemową ze stalowym gwintem zewnętrznym bez konieczności spawania. Jedna strona to końcówka wciskowa do rury 22 mm, druga to gwint zewnętrzny gazowy stożkowy R 3/4''. Całość ma długość 92 mm i prosty kształt 0°, co ułatwia wpięcie w ciasnych punktach instalacji. Rozwiązanie jest przeznaczone do połączeń stałych w instalacjach ciśnieniowych, gdzie potrzebne jest przejście z systemu press na armaturę lub element z gwintem.

Konstrukcja i materiały

Oba połączenia wykonane są ze stali nierdzewnej 316, gatunek 1.4401 CrNiMo wg EN 10088, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Końcówka wciskowa ma grubość ścianki 1,2 mm i kod profilu M do szczęk zaciskowych, tak samo jak strona gwintowa. Gwint zewnętrzny to BSPT-R zgodny z ISO 7-1 / EN 10226-1, z długością połączenia 46 mm po obu stronach. Uszczelnienie zapewnia płaska uszczelka z kauczuku EPDM, a połączenie z gwintem domyka mosiężna nakrętka. Element jest wolny od substancji zakłócających proces lakierowania LABS-frei i charakteryzuje się wysoką wytrzymałością na rozciąganie. Z uszczelkami, bez odpowietrznika i bez zaworu spustowego.

Zastosowanie i media

Śrubunek pracuje z uszczelką EPDM w zakresie temperatury medium 0-100 °C. Sprawdzi się w instalacjach:

• woda zimna i ciepła, woda chłodząca i grzewcza bez środka zapobiegającego zamarzaniu, woda produkcyjna i procesowa, woda uzdatniona
• woda deszczowa o pH ? 5,5 oraz ścieki szare i czarne o pH ? 5,5
• instalacje tryskaczowe mokre
• chemikalia i płyny techniczne
• sprężone powietrze klasy czystości oleju 0-3, podciśnienie
• gazy obojętne, np. azot, oraz gazy przemysłowe, np. acetylen i gazy ochronne do spawania

Dzięki temu nadaje się do instalacji domowych, przemysłowych i w budownictwie okrętowym, zarówno po stronie cieczy, jak i gazów.

Montaż i kompatybilność

Strona wciskowa przeznaczona jest do rur systemowych o średnicy zewnętrznej 22 mm, DN 20, z profilem M. Połączenie z gwintem 3/4 cala umożliwia szybkie dociśnięcie nakrętki mosiężnej bez dodatkowych uszczelek na gwincie. Prosta geometria i brak elementów dodatkowych ułatwiają montaż w pozycji poziomej i pionowej. Stal 1.4401 zapewnia odporność na korozję w środowiskach wodnych i chemicznych, a uszczelka EPDM utrzymuje szczelność w całym deklarowanym zakresie temperatur.
