Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem zewnętrznym: d=28mm, R=1'' 35337

Przejściówka zaprasowywana ze stali nierdzewnej 1.4401 z gwintem zewnętrznym R 1"

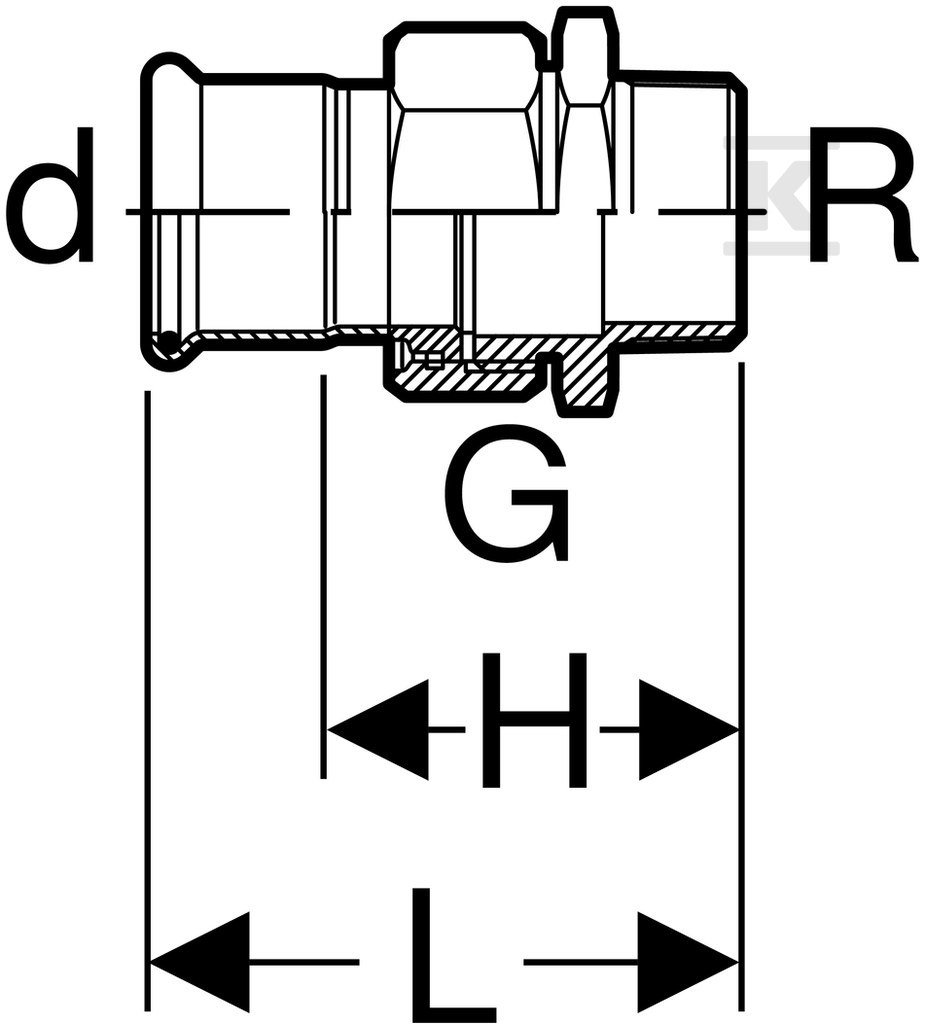

Prosta, prosta przejściówka łączy rurę systemową o średnicy zewnętrznej 28 mm z gwintem zewnętrznym gazowym stożkowym R 1". Połączenie 1 to mufa zaciskowa z profilem M do zaprasowania, połączenie 2 to gwint BSPT-R zgodny z ISO 7-1 / EN 10226-1. Całkowita długość elementu to 78 mm, długość robocza strony gwintowanej wynosi 55 mm, a część zaprasowywana ma 23 mm. Konstrukcja jest przeznaczona do instalacji rurowych z rurą systemową i zapewnia szczelność dopiero po zaprasowaniu.

Konstrukcja i materiały

Oba połączenia wykonane są ze stali nierdzewnej gatunku 316, oznaczenie 1.4401, CrNiMo wg EN 10088. Powierzchnia obu części pozostaje w stanie surowym. Ściana rury połączenia 1 ma grubość 1,2 mm, a element charakteryzuje się wysoką wytrzymałością na rozciąganie. Mufa zaprasowywana ma profil M do szczęk zaciskowych i jest zabezpieczona przezroczystą zaślepką ochronną. Nakrętka jest mosiężna. Uszczelnienie zapewnia pierścień z CIIR w kolorze czarnym oraz płaska uszczelka z EPDM. Na korpusie znajduje się wskaźnik zaciśnięcia, który sygnalizuje prawidłowe wykonanie połączenia. Połączenie jest celowo nieszczelne w stanie niezaprasowanym.

Średnica nominalna połączenia 1 to DN 25, średnica zewnętrzna rury 28 mm. Gwint zewnętrzny ma nominalnie 1 cal, co odpowiada średnicy nominalnej połączenia 2 25 mm. Kąt łuku wynosi 0 °, forma jest prosta.

Zastosowanie i dopuszczalne media

Element przeznaczony jest do instalacji domowych, przemysłowych i w budownictwie okrętowym. Nadaje się do zimnej i ciepłej wody, wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu, wody produkcyjnej i procesowej oraz wody uzdatnionej. Dopuszczalne jest zastosowanie z wodą deszczową o współczynniku pH ? 5,5 oraz ze ściekami szarymi i czarnymi o pH ? 5,5. Przewidziano pracę z tryskaczem w układzie mokrym.

W zakresie płynów technicznych i gazów element sprawdza się przy chemikaliach i płynach technicznych, sprężonym powietrzu klasy czystości oleju 0-3, podciśnieniu, gazach obojętnych takich jak azot oraz gazach przemysłowych, w tym acetylen i gazy ochronne do spawania. Z uszczelką płaską EPDM zakres temperatury medium to 0-100 °C. Pierścień CIIR pozwala na pracę od -30 °C do +120 °C.

Montaż i bezpieczeństwo pracy

Montaż, uruchomienie, kontrola i konserwacja wymagają wykonania przez autoryzowany zakład. Połączenie zaprasowywane staje się szczelne wyłącznie po zaprasowaniu, co eliminuje ryzyko przypadkowego uruchomienia instalacji na nieszczelnym złączu. Wskaźnik zaciśnięcia ułatwia kontrolę jakości na budowie. Profil M jest kompatybilny ze standardowymi szczękami do systemu Mapress.

Gwint zewnętrzny gazowy stożkowy BSPT-R zapewnia połączenie z armaturą i elementami gwintowanymi bez dodatkowych uszczelek na gwincie. Stal CrNiMo 1.4401 zapewnia odporność na korozję w typowych warunkach instalacji wodnych i gazowych. Dzięki uszczelkom CIIR i EPDM oraz mosiężnej nakrętce element zachowuje stabilność w instalacjach z wodą pitną, ogrzewaniem, systemami gaśniczymi i przemysłowymi.
