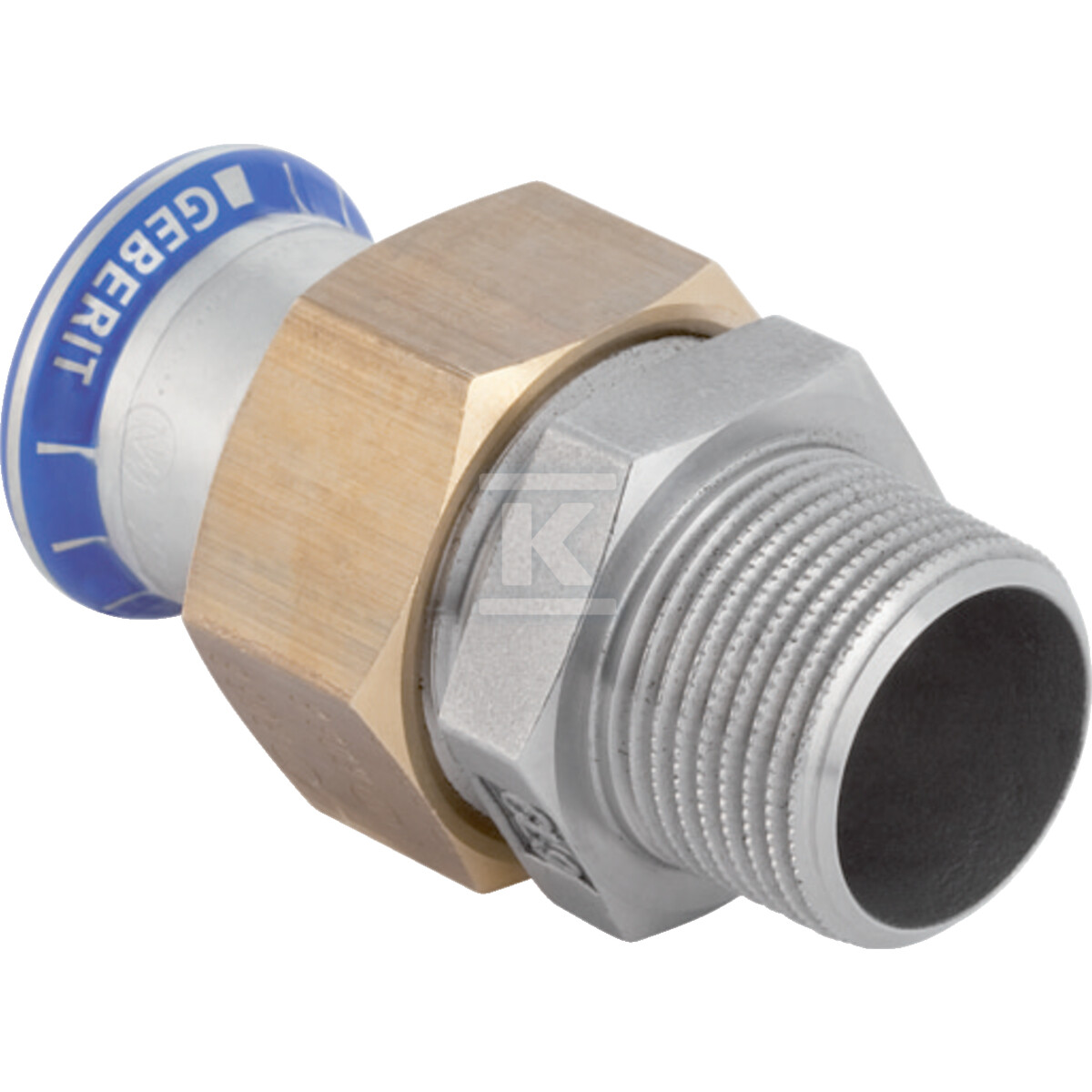

Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem zewnętrznym: d=35mm, R=1 1/4'' 35338

Przejściowy śrubunek zaprasowywany ze stali nierdzewnej 1.4401 do systemu Mapress Edelstahl

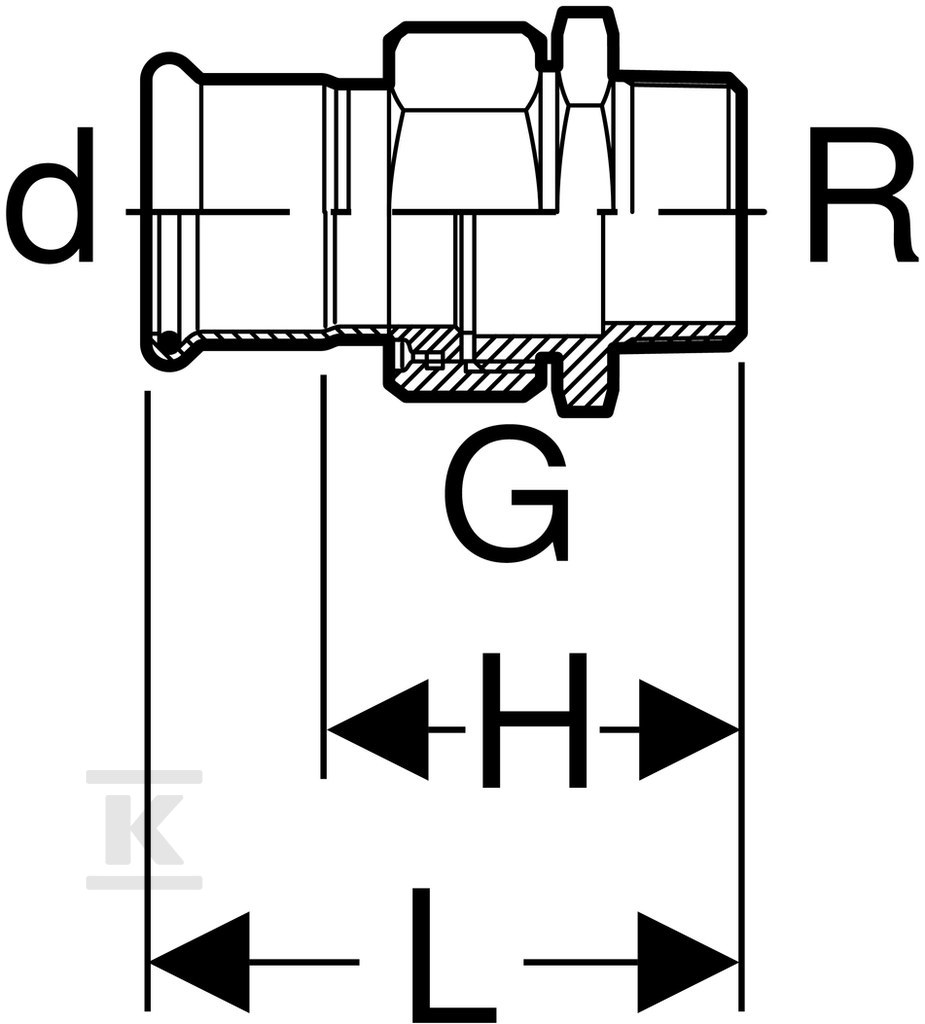

Prosty śrubunek przejściowy łączy rurę systemową Geberit Mapress Edelstahl o średnicy zewnętrznej 35 mm, DN 32 z gwintem zewnętrznym gazowym stożkowym BSPT-R 1 1/4 cala. Jedna strona to mufa zaciskowa z profilem M do zaprasowania, druga to stożkowy gwint zewnętrzny zgodny z ISO 7-1 / EN 10226-1. Całość wykonana jest ze stali nierdzewnej CrNiMo 1.4401, odpowiednik AISI 316, w stanie surowym bez dodatkowej obróbki powierzchni. Długość całkowita wynosi 85 mm, długość części zaprasowywanej 26 mm, a długość części gwintowanej 59 mm. Konstrukcja jest prosta, kąt łuku 0 °, przeznaczona do pracy w instalacjach rurowych z rurą systemową.

Konstrukcja i materiały

Korpus obu połączeń wykonany jest ze stali nierdzewnej 316, gatunek 1.4401. Grubość ścianki połączenia zaprasowywanego to 1,5 mm, a materiał charakteryzuje się wysoką wytrzymałością na rozciąganie. Mufa zaciskowa ma profil M do szczęk prasujących i jest dostarczana z przezroczystą zaślepką ochronną. Połączenie jest szczelne dopiero po zaprasowaniu, co sygnalizuje wskaźnik zaciśnięcia. W zestawie uszczelniającym znajduje się czarna uszczelka z CIIR oraz płaska uszczelka z EPDM. Nakrętka to mosiądz. Dzięki temu rozwiązanie zachowuje szczelność w warunkach pracy z wodą, powietrzem i gazami technicznymi, a jednocześnie umożliwia szybki montaż bez spawania.

Zastosowanie i zakres mediów

Śrubunek przeznaczony jest do instalacji domowych, przemysłowych i w budownictwie okrętowym. Sprawdzi się w instalacjach wody zimnej i ciepłej, wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu, wody produkcyjnej i procesowej, wody uzdatnionej oraz wody deszczowej o pH ? 5,5. Dopuszczalne jest zastosowanie do ścieków szarych i czarnych o pH ? 5,5, do tryskacza w wersji mokrej, do chemikaliów i płynów technicznych, do sprężonego powietrza klasy czystości oleju 0-3, do podciśnienia oraz do gazów obojętnych, np. azotu, i gazów przemysłowych, np. acetylenu czy gazów ochronnych do spawania. Z płaską uszczelką EPDM zakres temperatury wynosi 0 °C - 100 °C, a z uszczelką CIIR element pracuje od -30 °C do +120 °C.

Montaż i bezpieczeństwo pracy

Montaż odbywa się metodą prasowania, połączenie jest nieszczelne do czasu zaprasowania, co minimalizuje ryzyko przypadkowego uruchomienia instalacji. Profil M zapewnia kompatybilność ze standardowymi szczękami do systemu Geberit Mapress. Gwint zewnętrzny BSPT-R umożliwia połączenie z armaturą i elementami gwintowanymi bez dodatkowych przejściówek. Montaż, uruchomienie, kontrola i konserwacja powinny być wykonywane przez autoryzowane firmy wykonawcze.
