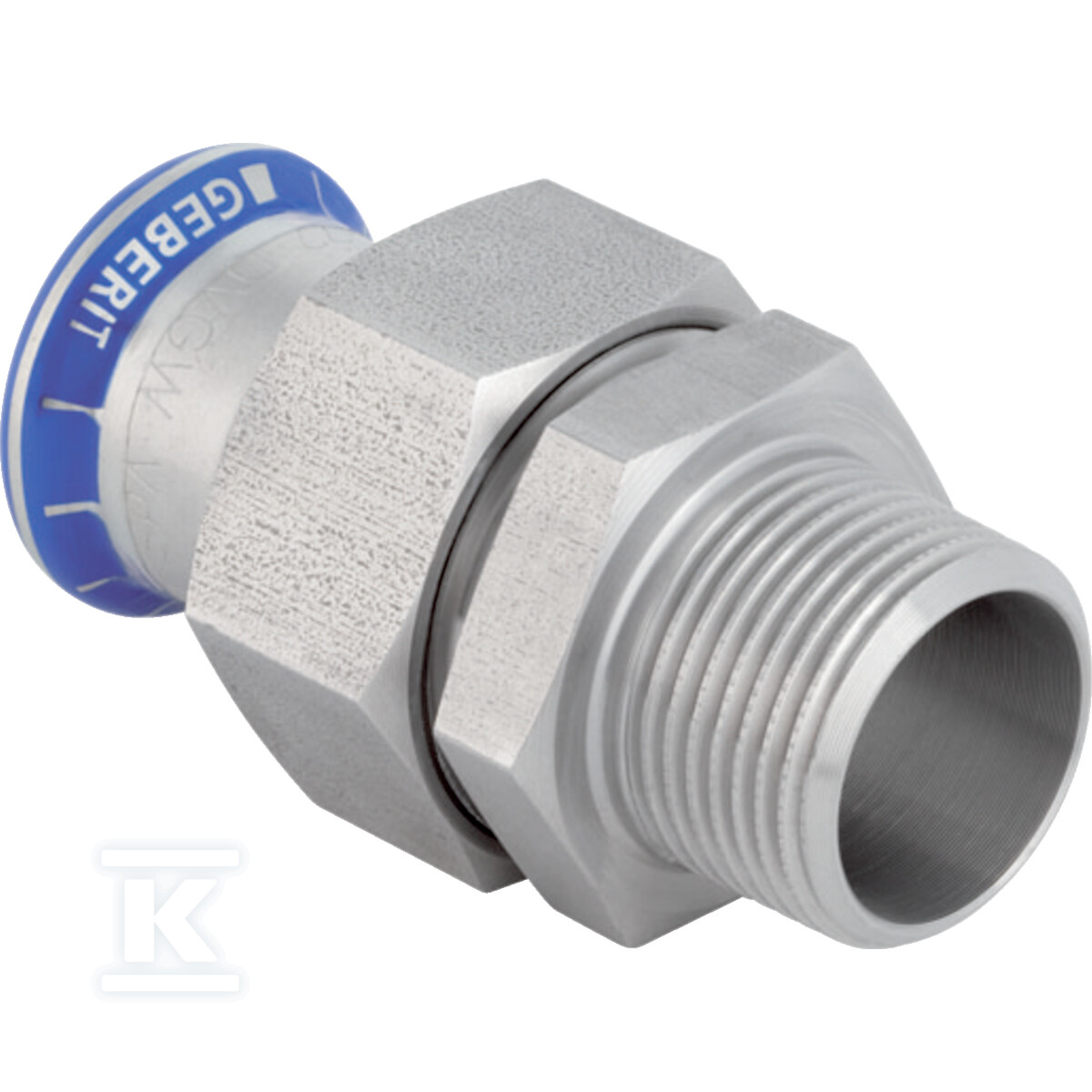

Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem zewnętrznym, nakrętka ze stali CrNi: d=35mm, R=1 1/4'' 35368

Przejściowe połączenie zaprasowywane ze stali CrNiMo do instalacji wodnych, grzewczych i przemysłowych

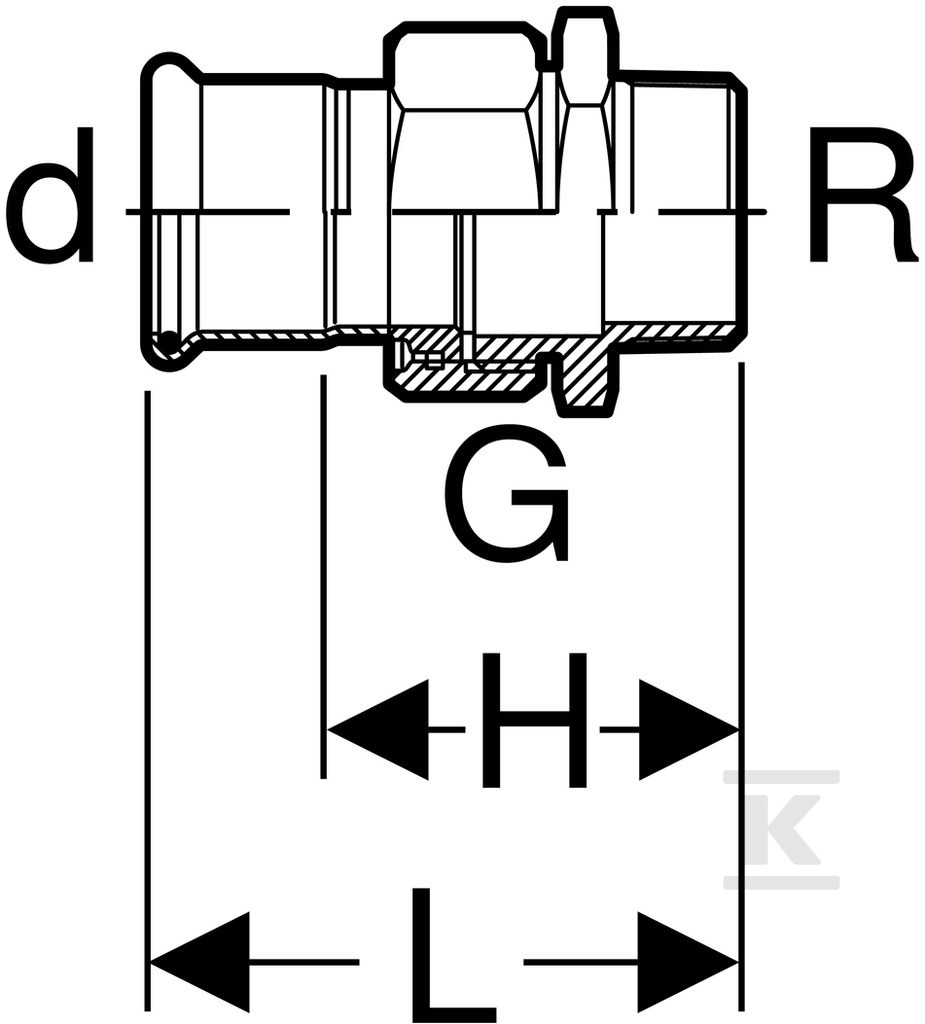

Proste połączenie przejściowe łączy rurę systemową o średnicy zewnętrznej 35 mm, DN 32, z gwintem zewnętrznym gazowym stożkowym R 1 1/4 cala. Jedna strona to mufa zaciskowa do zaprasowania, druga to gwint BSPT-R zgodny z ISO 7-1 / EN 10226-1. Całość ma długość 85 mm i prostą geometrię 0 °, bez redukcji, przeznaczona do łączenia odcinka stalowego Mapress Edelstahl z armaturą lub elementem gwintowanym.

Konstrukcja i materiały

Obie części złącza wykonane są ze stali nierdzewnej CrNiMo 1.4401, odpowiednik stali 316. Powierzchnia pozostaje w stanie surowym, bez dodatkowego zabezpieczenia. Ściana rury połączenia zaprasowywanego ma grubość 1,5 mm, a profil do szczęk zaciskowych to M zarówno po stronie mufy, jak i po stronie gwintu. Długość robocza połączenia zaprasowywanego wynosi 26 mm, a gwintowanego 59 mm.

Szczelność zapewnia uszczelka z CIIR w kolorze czarnym oraz płaska uszczelka z EPDM. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną. Konstrukcja ma wysoką wytrzymałość na rozciąganie i jest klasyfikowana jako rura systemowa. Wskaźnik zaciśnięcia sygnalizuje, że połączenie jest szczelne dopiero po zaprasowaniu; w stanie niezaprasowanym jest nieszczelne.

Zakres zastosowań i warunki pracy

Złącze sprawdza się w instalacjach domowych, przemysłowych i w budownictwie okrętowym. Nadaje się do zimnej i ciepłej wody, do wody chłodzącej i grzewczej z dodatkiem lub bez środka zapobiegającego zamarzaniu. Dopuszczalna temperatura wody ciepłowniczej to do 120 °C, a pary nasyconej do 120 °C. Z płaską uszczelką EPDM zakres temperatury medium to 0-100 °C.

Stosowane jest do wody produkcyjnej i procesowej, wody uzdatnionej, wody deszczowej o współczynniku pH ? 5,5 oraz ścieków szarych i czarnych o pH ? 5,5. Nadaje się do tryskacza w wersji mokrej, do chemikaliów i płynów technicznych, do sprężonego powietrza klasy czystości oleju 0-3, do podciśnienia oraz do gazów obojętnych, np. azotu, i gazów przemysłowych, np. acetylenu czy gazów ochronnych do spawania.

Montaż i bezpieczeństwo szczelności

Montaż opiera się na technologii prasowania Mapress Edelstahl. Połączenie zaprasowywane wymaga użycia odpowiednich szczęk do profilu M. Po zaprasowaniu uzyskuje się trwałe, szczelne połączenie mechaniczne bez dodatkowych uszczelniaczy na gwincie. Gwint zewnętrzny BSPT-R umożliwia dokręcenie armatury z uszczelnieniem na stożku.

Brak zaworu spustowego i odpowietrznika utrzymuje konstrukcję prostą i uniwersalną. Dzięki stali 1.4401 złącze zachowuje odporność w środowiskach agresywnych, a obecność dwóch rodzajów uszczelek zwiększa niezawodność w zmiennych warunkach temperaturowych i ciśnieniowych.
