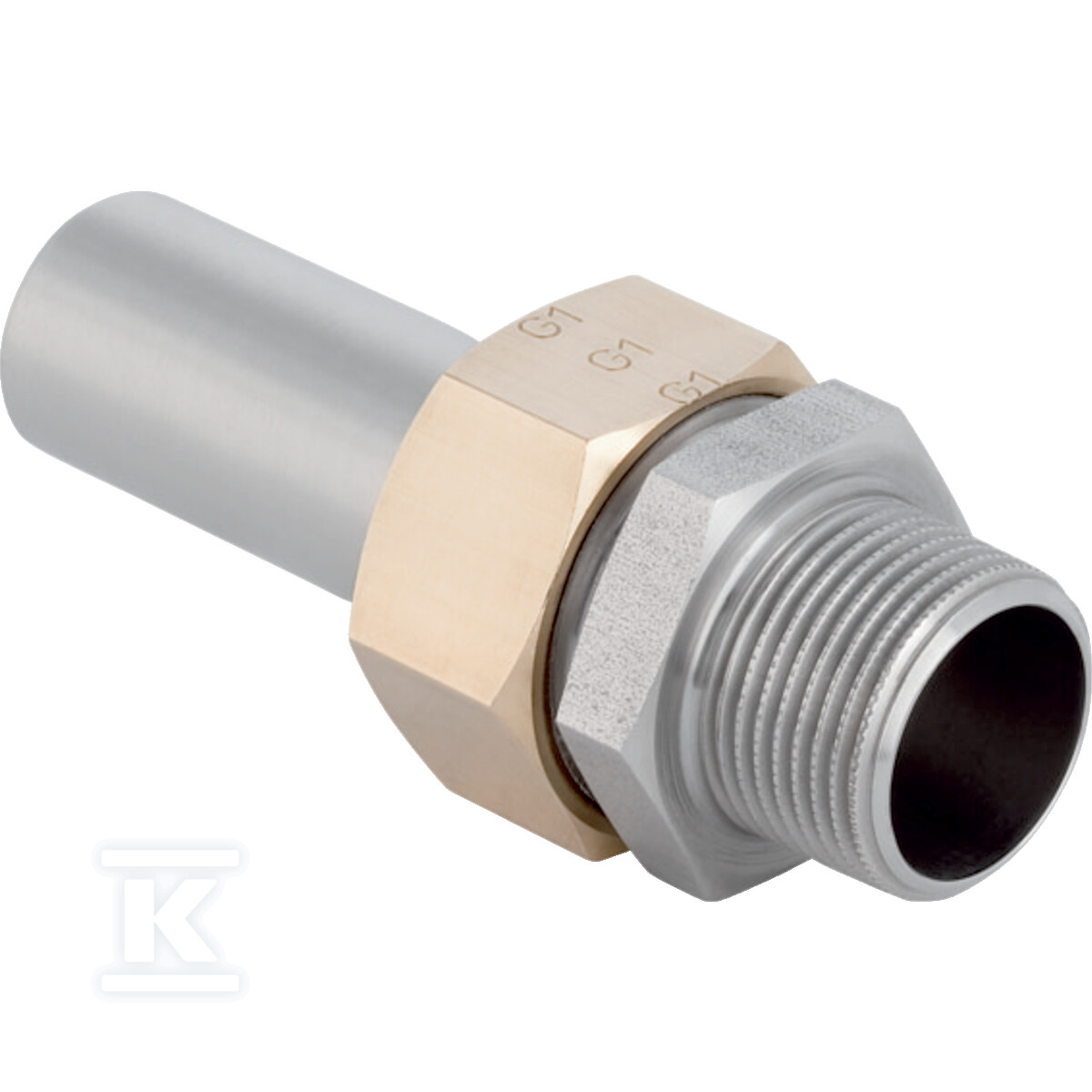

Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem zewnętrznym i końcówką wsuwaną: d=35mm, R=1 1/4'' 35408

Przejściowe połączenie prasowe ze stali nierdzewnej do instalacji przemysłowych i sanitarnych

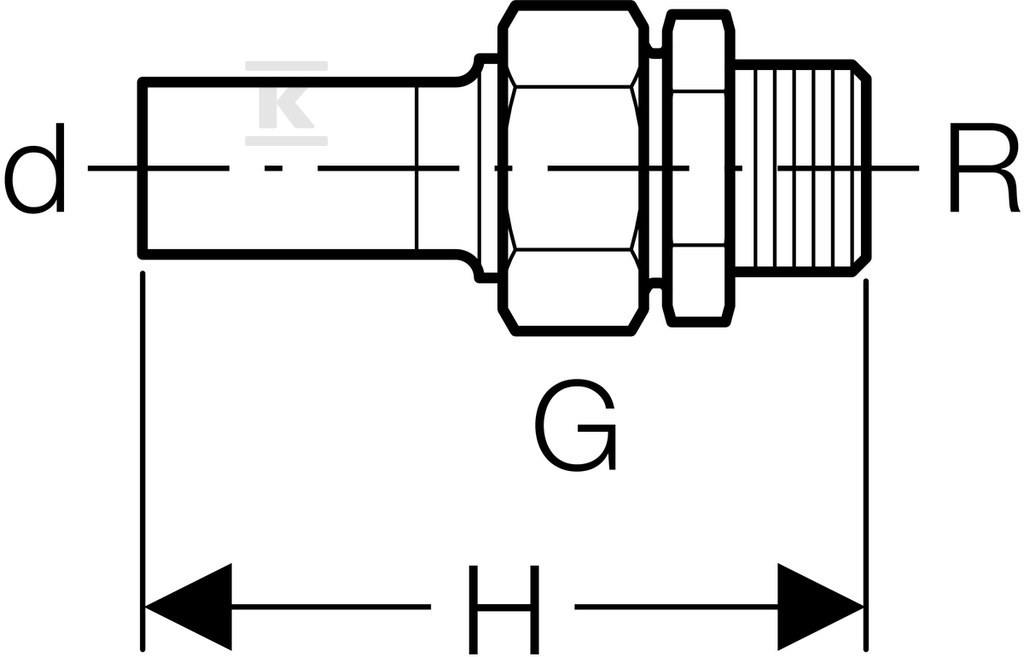

Prosty śrubunek przejściowy łączy rurę systemową Mapress Edelstahl o średnicy zewnętrznej 35 mm z armaturą lub elementem gwintowanym 1 1/4 cala. Wykonanie proste, bez kolanka, zapewnia bezpośrednie przedłużenie przewodu w jednej linii. Końcówka wciskowa po stronie rury współpracuje z zaciskiem prasowym profilu M, a druga strona zakończona jest stożkowym gwintem zewnętrznym gazowym BSPT-R. Całkowita długość elementu to 109 mm, co pozwala na zwartą zabudowę w ciasnych punktach instalacji.

Konstrukcja i materiały

Oba połączenia wykonane są ze stali nierdzewnej CrNiMo gatunku 1.4401 wg EN 10088, w stanie surowym bez dodatkowej obróbki powierzchni. Stal 316 zapewnia odporność na korozję w środowiskach wodnych, chemicznych i morskich, a wysoka wytrzymałość na rozciąganie przekłada się na stabilność połączenia pod obciążeniem mechanicznym. Ścianka końcówki wciskowej ma grubość 1,5 mm, a długość oprawki do prasowania wynosi 59 mm. Gwintowana część ma długość 50 mm i zachowuje ten sam materiał bazowy.

Uszczelnienie realizowane jest płaską uszczelką z kauczuku EPDM, odporną na temperaturę medium od 0 °C do 100 °C. Nakrętka zaciskowa wykonana jest z mosiądzu, co ułatwia montaż i demontaż bez ryzyka zatarcia. Element jest wolny od substancji zakłócających proces lakierowania, czyli LABS-free, co ma znaczenie przy pracach wykończeniowych w pomieszczeniach. Profil zaciskowy M jest zgodny ze szczękami do systemu Mapress Edelstahl.

Zakres zastosowań i warunki pracy

Połączenie sprawdza się w instalacjach, w których wymagana jest trwałość materiału i szeroka tolerancja chemiczna. Dzięki uszczelce EPDM dopuszczalne jest zastosowanie do:

• zimnej i ciepłej wody użytkowej,
• wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu,
• wody produkcyjnej i procesowej oraz wody uzdatnionej,
• wody deszczowej przy pH ? 5,5,
• ścieków szarych i czarnych przy pH ? 5,5,
• instalacji tryskaczowych w wersji mokrej,
• chemikaliów i płynów technicznych,
• sprężonego powietrza w klasie czystości oleju 0-3,
• podciśnienia,
• gazów obojętnych, np. azotu,
• gazów przemysłowych, np. acetylenu i gazów ochronnych do spawania.

Zastosowanie obejmuje instalacje domowe, przemysłowe oraz budownictwo okrętowe. Stal CrNiMo 1.4401 zachowuje właściwości w kontakcie z wymienionymi mediami, a uszczelka EPDM zapewnia szczelność w całym zakresie temperatur roboczych.

Montaż i kompatybilność systemowa

Strona prasowa przeznaczona jest do rur systemowych Mapress Edelstahl o średnicy 35 mm, DN 32. Brak reduktora i kąt 0 ° oznaczają, że element nie zmienia przekroju ani kierunku przepływu. Gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1 umożliwia połączenie z typową armaturą gwintowaną bez dodatkowych przejściówek.

Montaż prasowy wymaga szczęk do profilu M i zapewnia szybkie, trwałe połączenie bez spawania. Po stronie gwintowanej zalecane jest uszczelnienie zgodnie z praktyką dla połączeń stożkowych. Element nie jest zaślepiony, nie posiada zaworu spustowego ani odpowietrznika, co utrzymuje prostą geometrię i ogranicza liczbę potencjalnych punktów nieszczelności.
