Śrubunek przejściowy Geberit Mapress Edelstahl z gwintem zewnętrznym: d=42mm, R=1 1/2'' 35339

Proste przejście z rur stalowych 42 mm na gwint zewnętrzny R 11/2

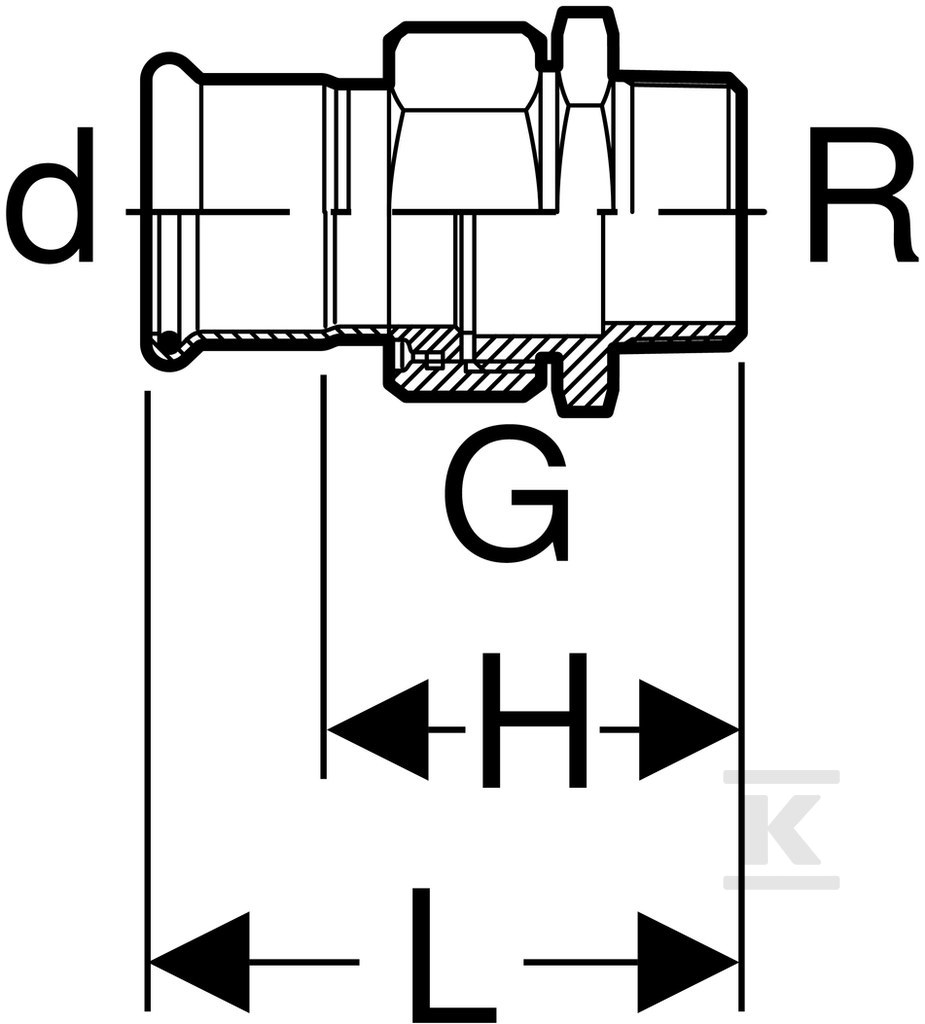

Prosty śrubunek przejściowy łączy system prasowany Geberit Mapress Edelstahl o średnicy zewnętrznej 42 mm, DN 40 z gwintem zewnętrznym gazowym stożkowym BSPT-R 11/2 cala. Kształt prosty 0° pozwala na szybkie przejście z rury systemowej na armaturę lub element gwintowany bez redukcji. Połączenie 1 to mufa zaciskowa z profilem M, połączenie 2 to gwint stożkowy zgodny z ISO 7-1 / EN 10226-1. Całkowita długość elementu to 90 mm, przy długości roboczej połączenia gwintowanego 60 mm i długości mufy zaciskowej 30 mm.

Konstrukcja ze stali nierdzewnej 1.4401 i uszczelnienie prasowe

Oba połączenia wykonane są ze stali nierdzewnej gatunku 316, CrNiMo 1.4401 wg EN 10088, w stanie surowym. Ścianka połączenia prasowego ma grubość 1,5 mm, a element deklaruje wysoką wytrzymałość na rozciąganie. Mufa zaciskowa ma profil M przeznaczony do szczęk prasujących i jest fabrycznie zabezpieczona przezroczystą zaślepką ochronną. Uszczelnienie zapewnia czarna uszczelka z CIIR oraz płaska uszczelka z EPDM. Nakrętka śrubunku wykonana jest z mosiądzu. Połączenie jest szczelne dopiero po zaprasowaniu, a niezaprasowany element jest celowo nieszczelny. Wskaźnik zaciśnięcia sygnalizuje prawidłowe wykonanie połączenia prasowego.

Dopuszczalne media i warunki pracy

Przeznaczenie obejmuje instalacje domowe, przemysłowe i budownictwo okrętowe. Z płaską uszczelką EPDM zakres temperatur medium to 0-100 °C. Dopuszczalne są:

• zimna i ciepła woda użytkowa, woda chłodząca i grzewcza bez środka zapobiegającego zamarzaniu, woda produkcyjna i procesowa, woda uzdatniona
• woda deszczowa o pH ? 5,5 oraz ścieki szare i czarne o pH ? 5,5
• instalacje tryskaczowe mokre
• chemikalia i płyny techniczne
• sprężone powietrze klasy czystości oleju 0-3, podciśnienie
• gazy obojętne, np. azot, oraz gazy przemysłowe, np. acetylen i gazy ochronne do spawania

Montaż prasowy i wskazówki instalacyjne

Montaż, uruchomienie, kontrola i konserwacja wymagają wykonania przez autoryzowany zakład. Połączenie prasowe wymaga użycia odpowiednich szczęk do profilu M. Element nie posiada odpowietrznika ani zaworu spustowego i jest przeznaczony do pracy jako rura systemowa. Powierzchnie połączeń pozostają w stanie surowym, co ułatwia identyfikację materiału i montaż w warunkach przemysłowych.
