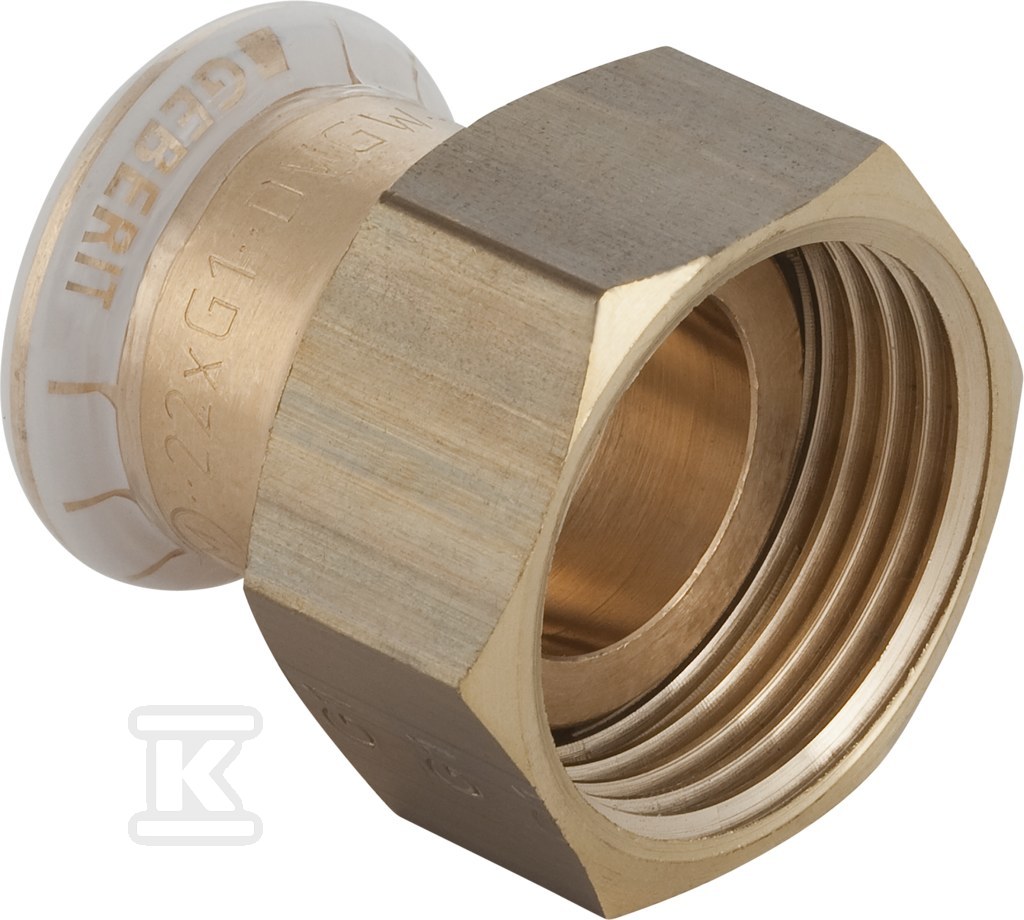

Śrubunek Geberit Mapress Kupfer przejściowy do zaworów z gwintem wewnętrznym d12-G1/2 65081

Przejściowy śrubunek miedziany Mapress do połączenia z gwintem wewnętrznym G1/2

Prosty adapter przejściowy łączy miedziany system prasowy z armaturą lub zaworem wyposażonym w gwint wewnętrzny G1/2. Po stronie rurowej znajduje się mufa zaciskowa pod rurę o średnicy zewnętrznej 12 mm, DN 10, po stronie gwintowej nakrętka złącza 1/2 cala. Całkowita długość elementu to 32 mm, a kąt łuku wynosi 0 °, co pozwala na prowadzenie instalacji w linii prostej bez dodatkowych kolanek. Rozwiązanie jest przeznaczone do rur systemowych i umożliwia szybkie przejście z połączenia prasowego na gwint bez lutowania.

Budowa i materiały

Oba połączenia wykonano z miedzi, gatunek CuSn5Zn5Pb2, mosiądz odlewniczy bezolowiowy, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Połączenie 1 to mufa zaciskowa z profilem M do szczęk prasujących, długość połączenia 17 mm, długość robocza 4,5 mm. Połączenie 2 to nakrętka złącza z gwintem wewnętrznym 1/2 cala, długość połączenia 15 mm, długość robocza 4,5 mm, również z profilem M. Element ma wysoką wytrzymałość na rozciąganie i jest wyposażony w uszczelki. Uszczelka płaska wykonana jest z kauczuku etylenowo-propylenowo-dienowego EPDM, czarnego. Nakrętka złącza wykonana jest z mosiądzu. Mufa prasowa ma przezroczysty zaślepiający korek ochronny. Wskaźnik prasowania zapewnia szczelność dopiero po dociśnięciu, a w przypadku braku prasowania element przepuszcza medium do o ? 54 mm.

Zastosowanie i warunki pracy

Śrubunek przeznaczony jest do wody pitnej zimnej i ciepłej, wody grzewczej i chłodniczej z dodatkiem lub bez środka przeciw zamarzaniu, wody sieciowej do 120 °C, wody użytkowej i technologicznej. Nadaje się do sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych takich jak azot. Z płaską uszczelką EPDM zakres temperatury medium to 0-100 °C. Konstrukcja przeznaczona jest wyłącznie do gwintów o średnicy wewnętrznej ? di, zgodnie z tabelą producenta. Stosowanie w instalacjach technicznych budynków, przemyśle i w budownictwie okrętowym wynika z odporności materiału i uszczelnienia.

Montaż i bezpieczeństwo

Montaż odbywa się metodą prasowania, bez lutowania i bez użycia ognia. Prosty kształt i brak odpowietrznika oraz zaworu spustowego upraszczają układanie w ciągach prostych. Połączenie prasowe z profilem M wymaga szczęk dedykowanych do systemu Mapress. Wskaźnik nieszczelności w stanie nieprzyciśniętym ogranicza ryzyko ukrytego błędu montażowego. Uszczelnienie EPDM zapewnia trwałość w kontakcie z wodą i mediami grzewczymi w podanym zakresie temperatur.
