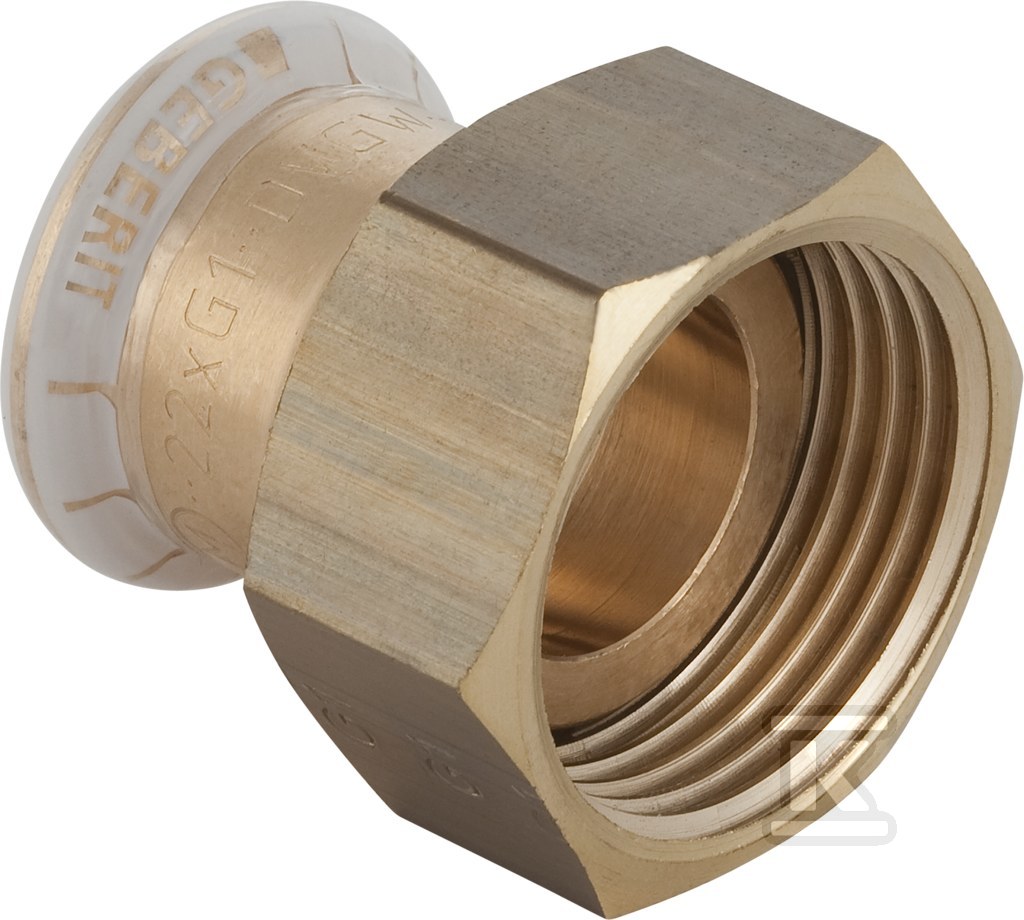

Śrubunek Geberit Mapress Kupfer przejściowy do zaworów z gwintem wewnętrznym d28-G1 65046

Przejściowe połączenie miedziane z nakrętką do zaworów G1

Proste przejście Mapress Kupfer łączy rurę miedzianą o średnicy zewnętrznej 28 mm z gwintem wewnętrznym G1 za pomocą nakrętki złącza z uszczelnieniem płaskim. Konstrukcja przeznaczona jest do instalacji wodnych, grzewczych i solarnych, gdzie wymagane jest szybkie i szczelne połączenie odcinka rurowego z armaturą zaworową. Całkowita długość elementu wynosi 55 mm, a kształt prosty 0° pozwala na montaż w linii bez zmiany kierunku przepływu.

Budowa i materiały

Oba połączenia wykonane są z miedzi stopowej CuSn5Zn5Pb2 w stanie surowym, bez dodatkowego zabezpieczenia powierzchni. Materiał połączenia 1 to mufa zaciskowa, materiał połączenia 2 to nakrętka złącza. Uszczelnienie zapewnia pierścień z kauczuku monomerycznego etylen-propylen-dienowego EPDM. Profil zaciskowy M jest wspólny dla obu stron, a deklarowana wysoka wytrzymałość na rozciąganie wspiera stabilność połączenia po zaprasowaniu. Długość połączenia 1 wynosi 23 mm, połączenia 2 32 mm, przy długości roboczej 6,5 mm na każdej stronie.

Montaż i kompatybilność

Połączenie 1 to mufa zaciskowa do rury miedzianej 28 mm, nominalnie DN 25, z kodem profilu M do szczęk zaciskowych. Połączenie 2 to nakrętka złącza o średnicy nominalnej 1 cal, 25 mm, również z profilem M. Element jest elementem rury systemowej Mapress Kupfer i przeznaczony do pracy z rurami miedzianymi zgodnymi z EN 1057, w odmianach miękkiej R220, półtwardej R250 i twardej R290, przy zachowaniu wymaganej grubości ścianki. Brak odpowietrznika i zaworu spustowego, brak redukcji, model prosty.

Warunki pracy i bezpieczeństwo

Złącze pracuje do maksymalnego ciśnienia roboczego 16 bar przy 20°C, co odpowiada 1,6 MPa. Zakres temperaturowy Mapress Kupfer obejmuje do 120°C w standardowych instalacjach, a do 180°C w zastosowaniach solarnych. Uszczelki EPDM oraz miedziane elementy w stanie surowym zapewniają szczelność połączenia płaskiego z nakrętką. Konstrukcja bez kąta łuku, z uszczelkami na obu stronach, przeznaczona jest do montażu stałego w instalacjach ciśnieniowych.
