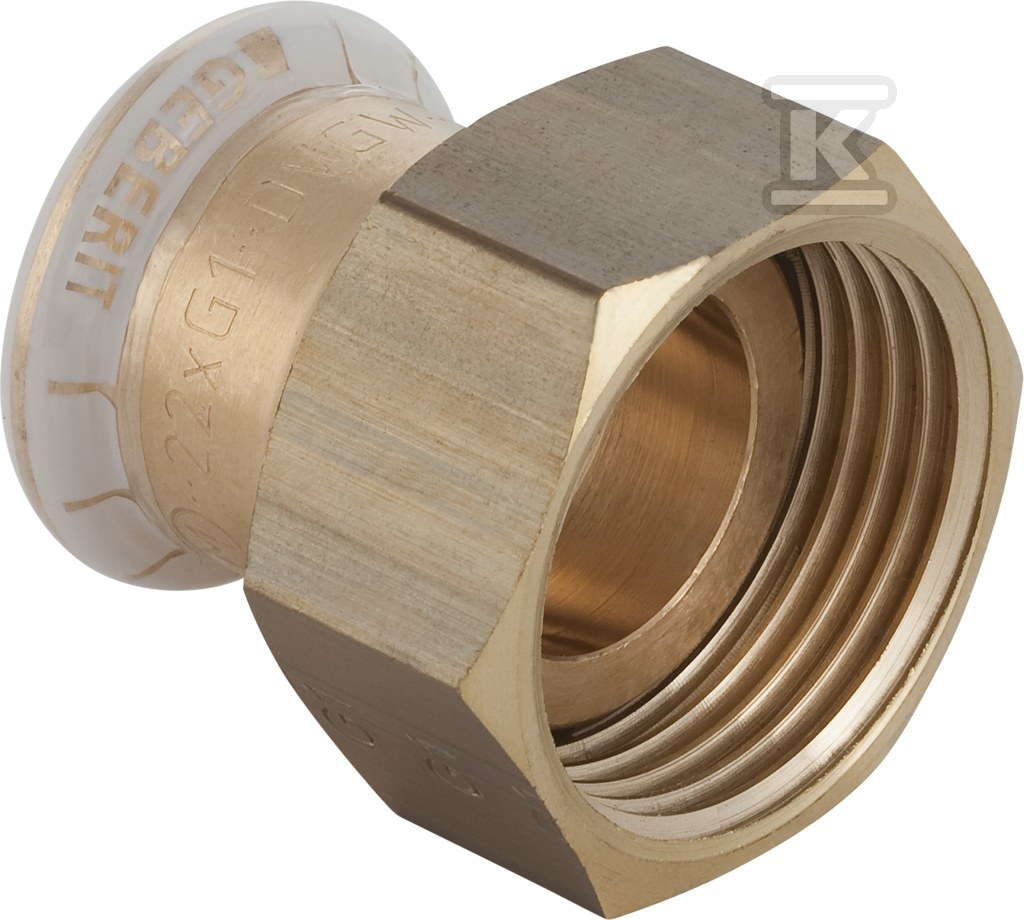

Śrubunek Geberit Mapress Kupfer przejściowy do zaworów z gwintem wewnętrznym d42-G21/4 65053

Przejściowy śrubunek Mapress Kupfer do przyłącza zaworowego

Prosty element przejściowy łączy rurę systemową miedzianą o średnicy zewnętrznej 42 mm z gwintem wewnętrznym G 2 1/4” przeznaczonym do zaworów. Wykonanie proste, kąt łuku 0 °, całkowita długość 56 mm pozwala na dyskretne wprowadzenie przyłącza w instalacji bez dodatkowych kolan. Połączenie 1 to mufa zaciskowa z profilem M do szczęk prasujących, połączenie 2 to nakrętka złącza. Oba elementy są wykonane z miedzi gatunku CuSn5Zn5Pb2 w stanie surowym, bez dodatkowego zabezpieczenia powierzchni. Długość połączenia 1 wynosi 30 mm przy długości roboczej 7 mm, długość połączenia 2 to 26 mm przy długości roboczej 7 mm. Konstrukcja zapewnia wysoką wytrzymałość na rozciąganie i jest przeznaczona do rur systemowych.

Budowa i materiały

Korpus i nakrętka złącza wykonane są z miedzi stopowej CuSn5Zn5Pb2, co przekłada się na dobrą odporność na korozję w instalacjach wodnych i grzewczych. Powierzchnia pozostaje w stanie surowym, bez powłok dodatkowych. Uszczelnienie realizowane jest uszczelką z kauczuku monomerycznego etylen-propylen-dien, EPDM, odporną na temperaturę pracy 0-100 °C. Profil zaciskowy M na obu stronach jest zgodny ze szczękami prasującymi Mapress. Element dostarczany jest z przezroczystym zaślepieniem ochronnym na mufie prasowej, co chroni profil przed zabrudzeniem do momentu montażu. Wskazówka optyczna prasy sygnalizuje poprawne dociśnięcie - połączenie nie jest szczelne, jeśli nie zostało dociśnięte.

Zastosowanie i warunki pracy

Śrubunek przeznaczony jest do instalacji wody pitnej zimnej i ciepłej, wody chłodzącej i grzewczej bez i z dodatkiem przeciwzamarzaniu oraz do sieci ciepłowniczych do 120 °C. Nadaje się do powietrza sprężonego klasy czystości oleju 0-3, do pracy pod podciśnieniem oraz do gazów inertnych, np. azotu. Stosowany jest w instalacjach cywilnych, przemysłowych i w budownictwie okrętowym. Znamionowa średnica połączenia 1 to DN 40, co ułatwia dobór zaworów i armatury. Uszczelka płaska EPDM zapewnia szczelność w całym zakresie temperatur roboczych 0-100 °C. W kolejnych latach komponenty mające kontakt z wodą pitną będą sukcesywnie wykonywane z materiałów wolnych od ołowiu.

Montaż i bezpieczeństwo

Montaż odbywa się metodą prasowania na rurze miedzianej 42 mm. Połączenie nie jest szczelne do momentu dociśnięcia, co minimalizuje ryzyko nieszczelności po montażu. Wysoka wytrzymałość na rozciąganie ogranicza ryzyko uszkodzenia mechanicznego w trakcie instalacji i eksploatacji. Brak odpowietrznika i zaworu spustowego oznacza, że element pełni wyłącznie funkcję przejściową. Połączenie proste bez redukcji ułatwia prowadzenie trasy rurociągu i ogranicza liczbę elementów.
