Śrubunek Geberit Mapress Kupfer przejściowy kątowy 90° z gwintem wewnętrznym d15-Rp1/2 65382

Przejściowe kolanko 90° z gwintem wewnętrznym do systemu Mapress Kupfer

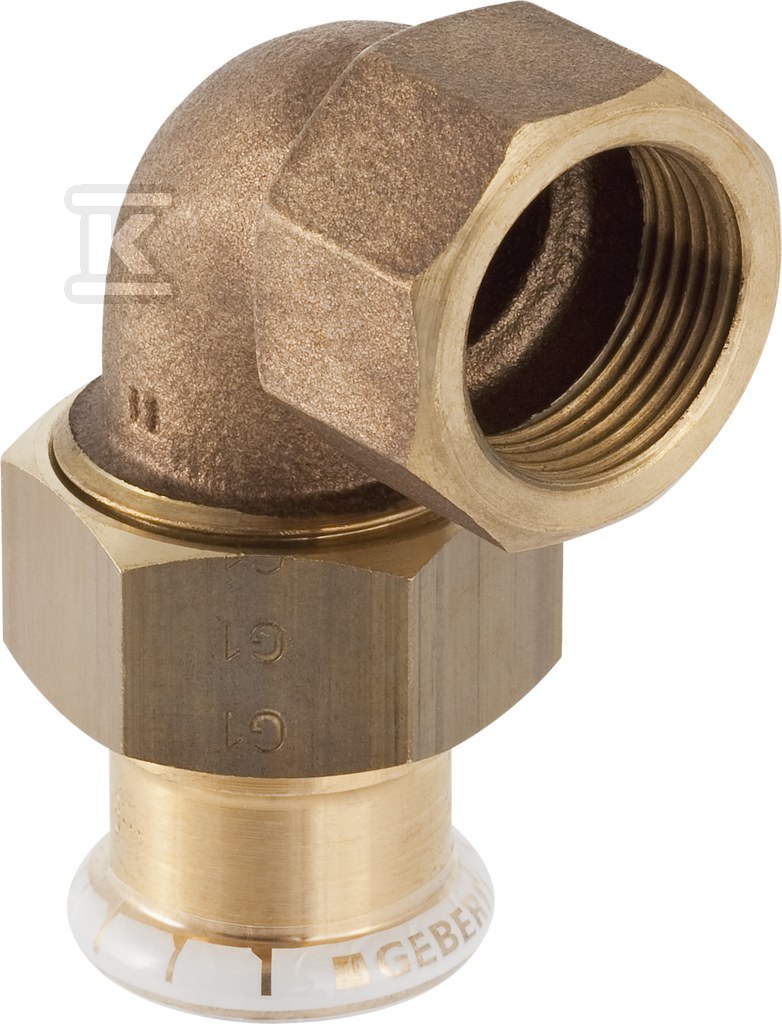

Kolanko przejściowe 90° łączy rurę miedzianą systemu Mapress z armaturą lub elementem gwintowanym Rp 1/2. Jedna strona to mufa zaciskowa na rurę o średnicy zewnętrznej 15 mm, DN 12, z kodem profilu M do szczęk prasujących. Druga strona to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1, 1/2 cala, z długością połączenia 32 mm i długością roboczą 19 mm. Kąt łuku 90° pozwala na zmianę kierunku instalacji bez dodatkowych elementów.

Budowa i materiały

Korpus wykonano ze stopu miedzi CuSn5Zn5Pb2, gunmetal / bronze bezolowiowy, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Materiał połączenia zaciskowego i gwintowanego jest ten sam, co zapewnia jednorodność rozszerzalności i odporność korozyjną w instalacji wodnej. Mufa zaciskowa ma długość 57 mm, z czego 37 mm to długość robocza, co daje stabilne osadzenie rury i pewny docisk uszczelki.

Uszczelnienie zapewnia pierścień z CIIR, czarny, oraz płaska uszczelka z EPDM. Nakrętka zaciskowa wykonana jest z mosiądzu. Mufa prasująca wyposażona jest w przezroczystą zaślepkę ochronną, która zabezpiecza profil przed zabrudzeniem do momentu montażu. Wskaźnik prasowania działa na zasadzie nieszczelności przy braku zaciśnięcia - nieprzyciśnięty element przepuszcza medium, co sygnalizuje instalatorowi konieczność wykonania połączenia.

Wysoka wytrzymałość na rozciąganie i konstrukcja kolanka bez redukcji sprawiają, że element zachowuje szczelność również przy obciążeniach mechanicznych i zmianach temperatury.

Zastosowanie i warunki pracy

Element przeznaczony jest do instalacji systemowych z rurą miedzianą Mapress. Nadaje się do wody pitnej zimnej i ciepłej, wody chłodzącej i grzewczej z dodatkiem lub bez dodatku glikolu, wody ciepłowniczej do 120 °C oraz do wód odpadowych i procesowych. Przy zastosowaniu płaskiej uszczelki EPDM dopuszczalna temperatura medium wynosi 0-100 °C.

Dzięki gwintowi wewnętrznemu Rp 1/2 kolanko umożliwia szybkie połączenie z zaworami, grzejnikami, reduktorami ciśnienia i innymi elementami armatury bez konieczności lutowania. Kąt 90° pozwala na prowadzenie instalacji w ograniczonej przestrzeni, a przejście z zacisku na gwint upraszcza adaptację istniejącej instalacji.

Montaż i bezpieczeństwo

Montaż odbywa się metodą prasowania. Po włożeniu rury 15 mm do mufy zaciskowej z kodem M, połączenie zaciska się prasą z odpowiednimi szczękami. Przezroczysta zaślepka chroni profil do momentu prasowania, a po zdjęciu zapewnia widoczność prawidłowego osadzenia rury.

Brak odpowietrznika i zaworu spustowego oznacza, że element pełni wyłącznie funkcję łączną. Połączenie nie jest modelem redukcyjnym, zachowuje średnicę nominalną DN 12 po stronie zaciskowej i 1/2 cala po stronie gwintowanej. Dzięki uszczelce CIIR i płaskiej uszczelce EPDM uzyskuje się szczelność zarówno w warunkach pracy zimnej, jak i przy podwyższonych temperaturach w obiegu grzewczym.
