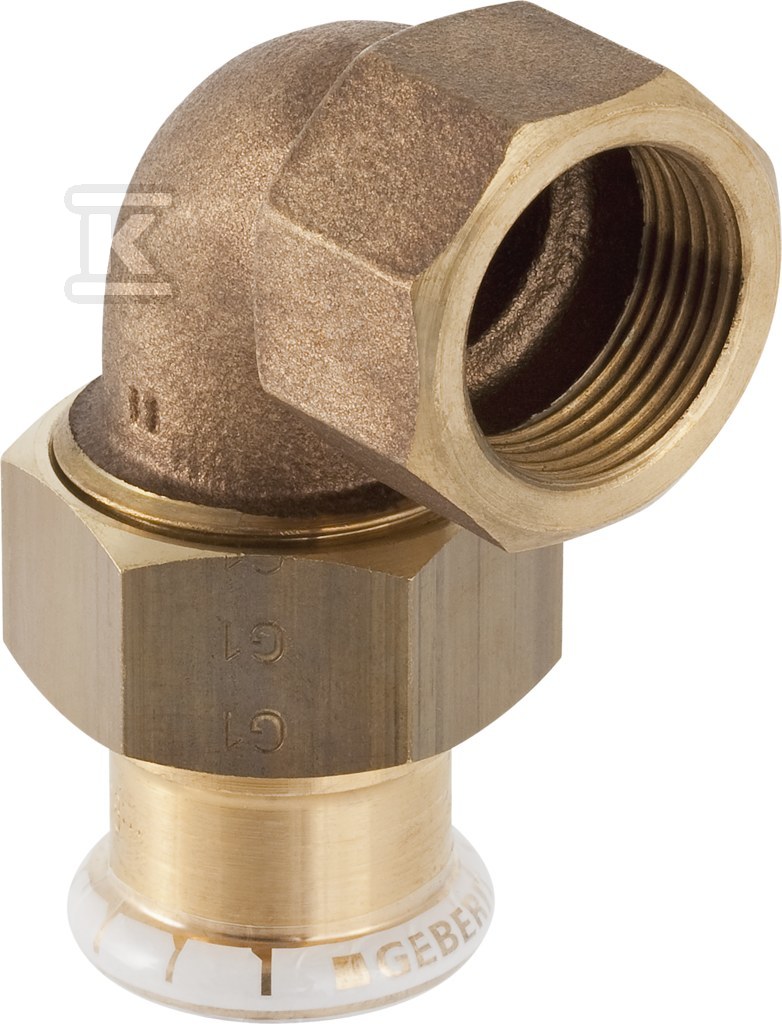

Śrubunek Geberit Mapress Kupfer przejściowy kątowy 90° z gwintem wewnętrznym d18-Rp1/2 65392

Przejściowe kolanko zaprasowywane 90° z gwintem wewnętrznym do rur miedzianych

Przejściowy śrubunek kątowy 90° łączy mufę zaprasowywaną dla rury miedzianej o średnicy zewnętrznej 18 mm z gwintem wewnętrznym cylindrycznym Rp 1/2 wg ISO 7-1 / EN 10226-1. Rozwiązanie przeznaczono do systemu Geberit Mapress Kupfer, gdzie strona prasowa pracuje z profilem M, a strona gwintowana umożliwia szybkie dowiązanie armatury, zaworów lub elementów instalacji gwintowanej bez lutowania. Połączenie staje się szczelne dopiero po zaprasowaniu, co eliminuje ryzyko przypadkowego uruchomienia instalacji przed wykonaniem połączenia.

Zastosowanie i warunki pracy

Element sprawdza się w instalacjach wodnych, grzewczych i przemysłowych, gdzie wymagane jest przejście z technologii prasowej na gwint.

• woda zimna i ciepła użytkowa,
• woda chłodząca i grzewcza bez środka zapobiegającego zamarzaniu oraz ze środkiem zapobiegającym zamarzaniu,
• woda ciepłownicza do 120 °C,
• woda produkcyjna i procesowa,
• sprężone powietrze klasy czystości oleju 0-3,
• podciśnienie,
• gazy obojętne, np. azot.

Przy uszczelce płaskiej EPDM zakres temperatury medium wynosi 0-100 °C. Konstrukcja dopuszcza zastosowanie w instalacjach domowych, przemysłowych oraz w budownictwie okrętowym.

Konstrukcja i montaż

Kolanko ma kąt 90° i kształt redukcyjny bez redukcji średnicy nominalnej DN 15 na stronie prasowej. Długość połączenia prasowego wynosi 57 mm przy długości roboczej 37 mm, a połączenia gwintowanego 32 mm przy długości roboczej 19 mm. Oba końce posiadają kod profilu M do szczęk zaciskowych.

Wskaźnik zaciśnięcia sygnalizuje prawidłowe wykonanie prasowania. Mufa zaprasowywana wyposażona jest w przezroczystą zaślepkę ochronną, która zabezpiecza uszczelnienie do momentu montażu. Nakrętka wykonana jest z mosiądzu. Wysoka wytrzymałość na rozciąganie ogranicza ryzyko uszkodzenia mechanicznego podczas montażu i eksploatacji.

Materiały i szczelność

Korpus połączenia wykonano z brązu CuSn5Zn5Pb2, zarówno dla mufy prasowej, jak i części gwintowanej. Powierzchnia pozostaje w stanie surowym, bez dodatkowego zabezpieczenia. Uszczelnienie zapewnia czarna uszczelka z CIIR oraz płaska uszczelka z EPDM. Zestaw uszczelek gwarantuje szczelność po zaprasowaniu i stabilną pracę w podanych zakresach temperatur i mediów.
