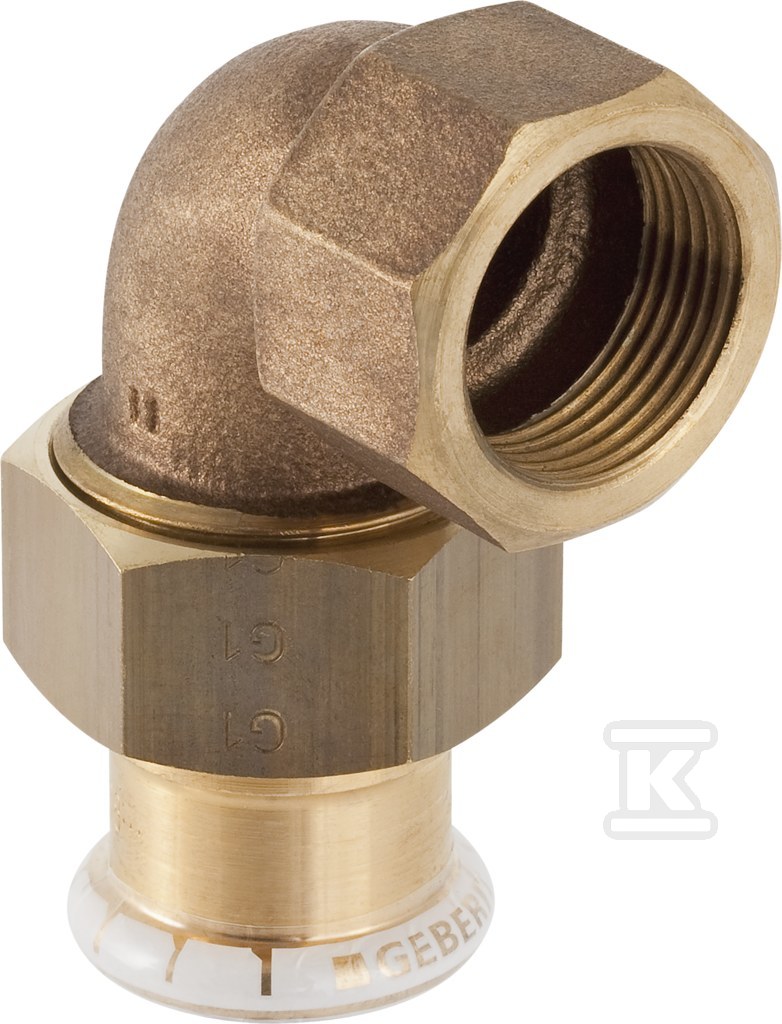

Śrubunek Geberit Mapress Kupfer przejściowy kątowy 90° z gwintem wewnętrznym d35-Rp11/4 65386

Przejściowe kolanko 90° Mapress Kupfer z mufą zaciskową 35 mm i gwintem wewnętrznym Rp 1 1/4

Przejściowy śrubunek kątowy 90° łączy rurę systemową miedzianą o średnicy zewnętrznej 35 mm z armaturą lub elementem gwintowanym Rp 1 1/4. Wykonanie w technologii Mapress zapewnia szczelne połączenie dopiero po zaprasowaniu, a wskaźnik zaciśnięcia sygnalizuje prawidłowe dociśnięcie mufy przed prasowaniem. Kolanko jest przeznaczone do instalacji, w których wymagane jest trwałe połączenie prasowe z przejściem na gwint wewnętrzny cylindryczny.

Zastosowanie i warunki pracy

Element sprawdza się w instalacjach wodnych, grzewczych i przemysłowych. Dopuszczalne media to zimna i ciepła woda, woda chłodząca i grzewcza z dodatkiem lub bez środka zapobiegającego zamarzaniu, woda ciepłownicza do 120 °C, woda produkcyjna i procesowa, sprężone powietrze klasy czystości oleju 0-3, podciśnienie oraz gazy obojętne, np. azot. Zakres temperatur medium dla uszczelek płaskich EPDM wynosi 0-100 °C. Dzięki temu śrubunek jest stosowany w instalacjach domowych, przemysłowych i w budownictwie okrętowym, gdzie wymagana jest odporność na zmienne warunki pracy i wysoka wytrzymałość na rozciąganie.

Budowa, materiały i uszczelnienie

Oba połączenia wykonane są z brązu CuSn5Zn5Pb2 w stanie surowym. Połączenie prasowe to mufa zaciskowa z kodem profilu M, przeznaczona do rur miedzianych systemowych. Połączenie gwintowe to miedź CuSn5Zn5Pb2 z gwintem wewnętrznym cylindrycznym BSPT-Rp zgodnym z ISO 7-1 / EN 10226-1. Uszczelnienie zapewnia czarna uszczelka z CIIR oraz płaska uszczelka z EPDM. Nakrętka wykonana jest z mosiądzu. Mufa zaprasowywana dostarczana jest z przezroczystą zaślepką ochronną, a element jest zaślepiony. Połączenie staje się szczelne dopiero po zaprasowaniu, co eliminuje ryzyko przedwczesnego nieszczelnego montażu.

Montaż i wymiary robocze

Kształt kolanka to łuk 90° z długością połączenia prasowego 80 mm i długością roboczą 54 mm. Po stronie gwintowej długość połączenia wynosi 50 mm, a długość robocza 31 mm. Średnica nominalna połączenia prasowego to DN 32 przy średnicy zewnętrznej rury 35 mm, a strona gwintowa to Rp 1 1/4. Kod profilu do szczęk zaciskowych to M po obu stronach. Wymiary gabarytowe w pozycji zamontowanej to ok. 8 cm długości całkowitej, co pozwala na kompaktowe przejście w ciasnych przestrzeniach rozdzielaczy i przyłączy armatury.
