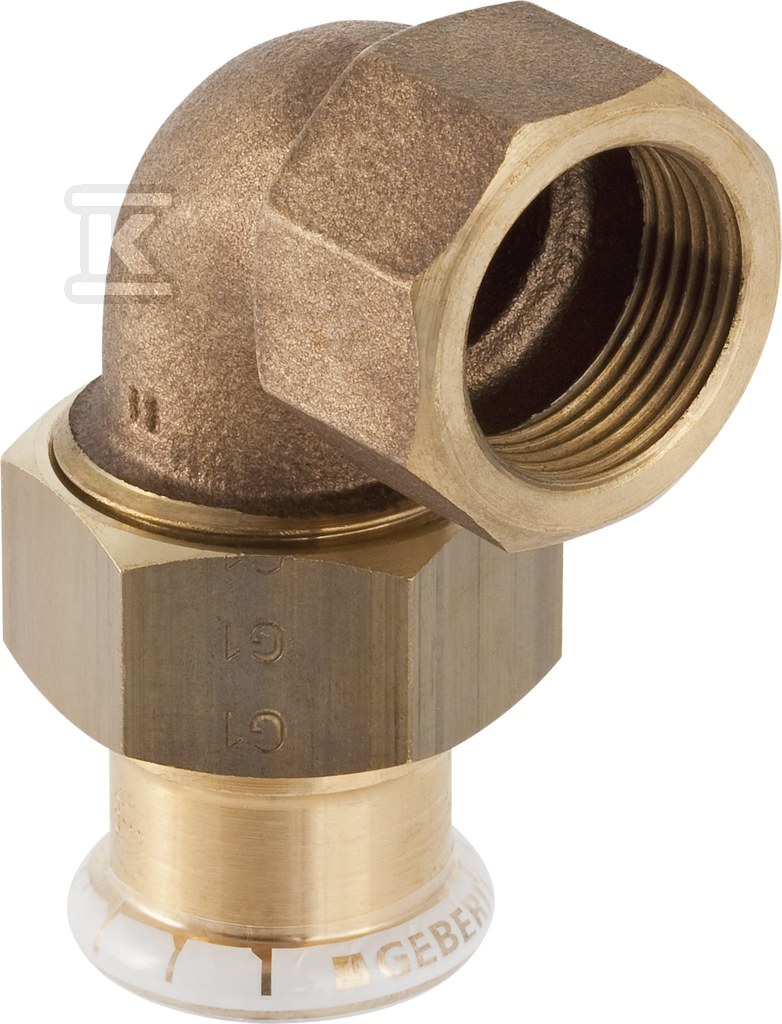

Śrubunek Geberit Mapress Kupfer przejściowy kątowy 90° z gwintem wewnętrznym d42-Rp11/2 65387

Przejściowy śrubunek kątowy 90° do rur miedzianych z gwintem wewnętrznym Rp 1 1/2

Kolanko przejściowe łączy rurę systemową miedzianą o średnicy zewnętrznej 42 mm z armaturą lub elementem gwintowanym Rp 1 1/2 cala. Kąt 90° pozwala na zmianę kierunku instalacji przy zachowaniu szczelnego połączenia zaprasowywanego z jednej strony i gwintowego z drugiej. Rozwiązanie jest przeznaczone do instalacji wodnych i grzewczych, gdzie potrzebne jest szybkie i pewne przejście z miedzi na gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1.

Budowa i materiały

Korpus wykonano z brązu CuSn5Zn5Pb2, materiału o wysokiej wytrzymałości na rozciąganie, stosowanego w połączeniach Mapress. Połączenie 1 to mufa zaciskowa z kodem profilu M, przeznaczona do rury 42 mm, DN 40. Połączenie 2 to gwint wewnętrzny cylindryczny Rp 1 1/2 cala, również z brązu CuSn5Zn5Pb2, w stanie surowym.

Uszczelnienie zapewnia pierścień z CIIR w kolorze czarnym oraz płaska uszczelka z EPDM. Nakrętka jest mosiężna. Mufa zaprasowywana ma przezroczystą zaślepkę ochronną, a konstrukcja jest zaślepiona. Wskaźnik zaciśnięcia sygnalizuje, że połączenie jest szczelne dopiero po zaprasowaniu, co ogranicza ryzyko montażu niedokończonego.

• mufa zaciskowa z kodem profilu M
• uszczelka CIIR czarna + uszczelka płaska EPDM
• nakrętka mosiężna
• wskaźnik zaciśnięcia i przezroczysta zaślepka ochronna

Zastosowanie i warunki pracy

Śrubunek przeznaczony jest do zimnej i ciepłej wody, wody chłodzącej i grzewczej bez środka zapobiegającego zamarzaniu oraz z takim środkiem, a także do wody ciepłowniczej do 120 °C i wody produkcyjnej i procesowej.

Przy uszczelkach płaskich EPDM dopuszczalna temperatura medium wynosi 0-100 °C. Konstrukcja nadaje się do instalacji picia, ogrzewania i chłodzenia, gdzie wymagane jest trwałe połączenie miedź-gwint bez dodatkowych elementów pośrednich.

Montaż i parametry geometryczne

Kąt łuku to 90°. Długość połączenia 1 wynosi 87 mm, z czego długość robocza to 57 mm. Długość połączenia 2 wynosi 53 mm, z czego długość robocza to 34 mm. Średnica nominalna połączenia 1 to DN 40, a nominalna połączenia 2 to 1 1/2 cala.

Połączenie zaprasowywane wymaga szczęk z profilem M. Po stronie gwintowej brak zaworu spustowego i odpowietrznika, model nie jest redukcyjny. Obróbka powierzchni obu połączeń to stan surowy.
