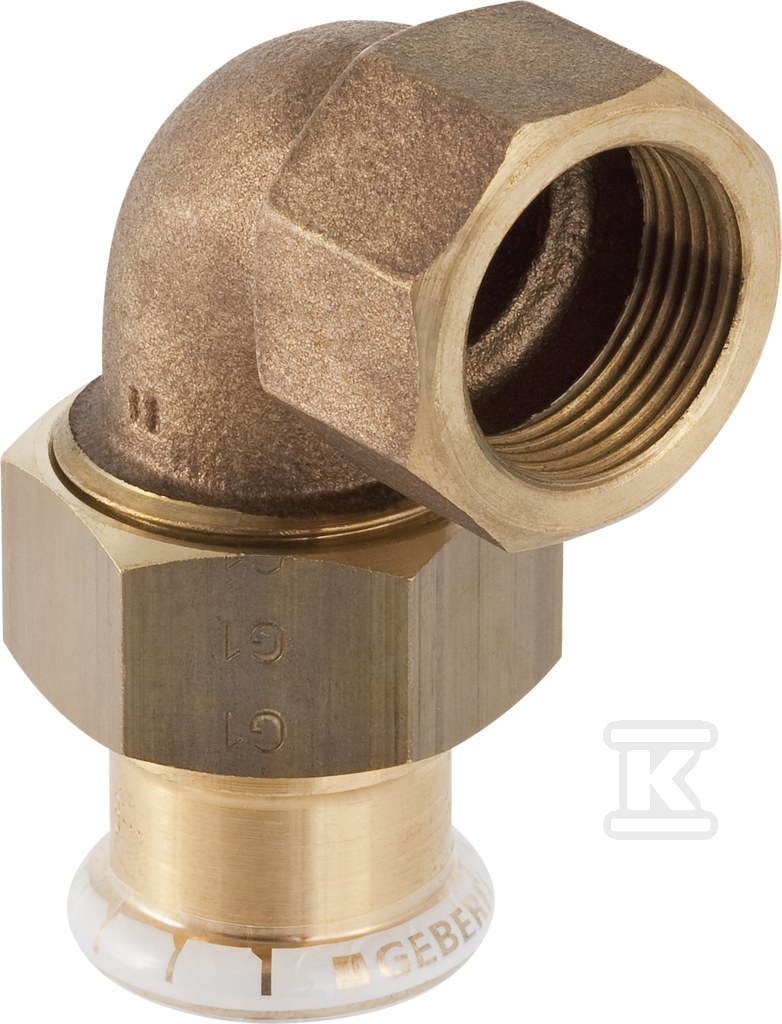

Śrubunek Geberit Mapress Kupfer przejściowy kątowy 90° z gwintem wewnętrznym d54-Rp2 65388

Przejściowe kolanko zaprasowywane 90° z gwintem wewnętrznym Rp2 dla instalacji miedzianych

Kolanko przejściowe Geberit Mapress Kupfer łączy rurę miedzianą o średnicy zewnętrznej 54 mm, DN 50 z gwintem wewnętrznym cylindrycznym BSPT-Rp 2” zgodnym z ISO 7-1 / EN 10226-1. Kąt 90° umożliwia zmianę kierunku instalacji przy jednoczesnym przejściu z połączenia zaprasowywanego na połączenie gwintowane. Oba końce wykonano z miedzi, gatunek CuSn5Zn5Pb2, w stanie surowym, z kodem profilu M do szczęk zaciskowych. Długość połączenia zaprasowywanego wynosi 101 mm, długość robocza 66 mm, długość części gwintowanej 64 mm, długość robocza 41 mm. Element jest zaślepiony przezroczystą osłoną ochronną na mufe, co zabezpiecza powierzchnię przed zabrudzeniem do momentu montażu.

Konstrukcja i materiały

Korpus i mufa zaprasowywana wykonane są z brązu CuSn5Zn5Pb2-C, materiału o wysokiej wytrzymałości na rozciąganie, stosowanego w systemach Mapress Kupfer. Nakrętka jest mosiężna. Uszczelnienie zapewnia czarna uszczelka z CIIR oraz płaska uszczelka z EPDM. Połączenie jest szczelne dopiero po zaprasowaniu, a wskaźnik zaciśnięcia sygnalizuje prawidłowe dociśnięcie elementów przed prasowaniem. Mufa zaprasowywana posiada przezroczystą zaślepkę ochronną. Powierzchnia połączeń pozostaje w stanie surowym, bez dodatkowego zabezpieczenia.

Zastosowanie i warunki pracy

Element przeznaczony jest do instalacji wodnych, grzewczych, chłodniczych i przemysłowych. Nadaje się do zimnej i ciepłej wody, wody chłodzącej i grzewczej z dodatkiem lub bez środka zapobiegającego zamarzaniu, wody ciepłowniczej do 120 °C oraz wody produkcyjnej i procesowej. Dopuszczalne jest zastosowanie do sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych, np. azotu. W instalacjach z uszczelkami płaskimi EPDM temperatura medium wynosi 0-100 °C. Produkt sprawdza się w instalacjach domowych, przemysłowych oraz w budownictwie okrętowym, jako element rury systemowej.

Montaż i bezpieczeństwo połączenia

Połączenie 1 to mufa zaciskowa z profilem M, przeznaczona do rur miedzianych 54 mm. Połączenie 2 to gwint wewnętrzny cylindryczny Rp 2”. Brak zaworu spustowego i odpowietrznika. Montaż wymaga zaprasowania po prawidłowym osadzeniu rury i kontroli wskaźnika zaciśnięcia. Dzięki uszczelce CIIR i płaskiej uszczelce EPDM uzyskuje się szczelność po zaprasowaniu, bez konieczności dodatkowych uszczelniaczy na gwincie. Wysoka wytrzymałość na rozciąganie materiału zapewnia stabilność połączenia w warunkach zmiennych obciążeń termicznych i mechanicznych.
