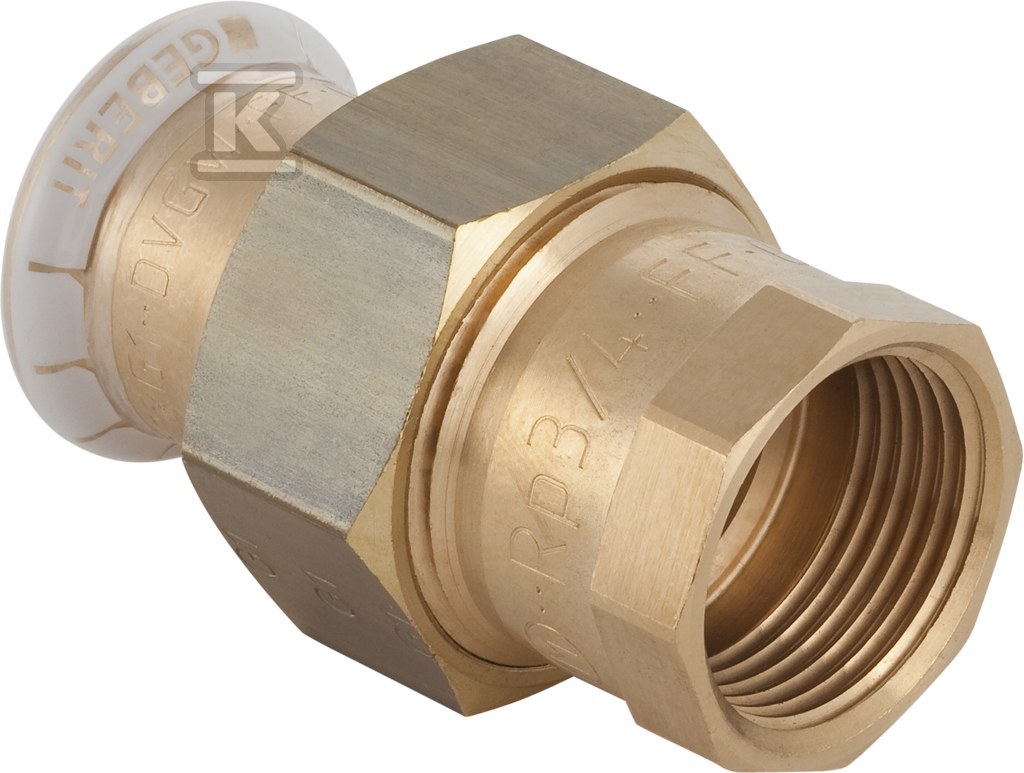

Śrubunek Geberit Mapress Kupfer przejściowy z gwintem wewnętrznym d18-Rp3/4 65491

Profesjonalne połączenie przejściowe Mapress do rur miedzianych 18 mm z gwintem Rp 3/4

Proste, proste połączenie przejściowe z mufą zaciskową na rurę 18 mm i wewnętrznym gwintem cylindrycznym Rp 3/4 umożliwia szybkie przejście z systemu prasowanego Mapress na armaturę lub elementy gwintowane. Konstrukcja przeznaczona jest do instalacji wodnych i grzewczych, gdzie wymagana jest szczelność bez dodatkowych uszczelek gwintowych. Dzięki profilowi M i długości roboczej 12 mm na obu stronach zapewnia stabilne osadzenie w szczękach prasujących i przewidywalną pracę w instalacji.

Budowa i materiały

Korpus wykonany jest z miedzi, gatunek CuSn5Zn5Pb2, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Ten brąz czerwony zapewnia wysoką wytrzymałość na rozciąganie i odporność na korozję w wodzie pitnej oraz wodzie grzewczej. Mufa zaciskowa połączenia 1 i część gwintowana połączenia 2 mają ten sam gatunek materiału, co ogranicza różnice rozszerzalności i ułatwia montaż.

Uszczelnienie realizowane jest przez pierścień z CIIR, czarny, oraz płaską uszczelkę z EPDM. Przewidziano też nakrętkę zaciskową z mosiądzu. Mufa prasowa dostarczana jest z transparentnym zaślepką ochronną. Wbudowany wskaźnik prasowania sygnalizuje stan nieusunięty - nieprzeprasowane połączenie jest nieszczelne, co ogranicza ryzyko błędnego montażu.

Zastosowanie i warunki pracy

Element przeznaczony jest do instalacji w budownictwie mieszkaniowym, przemyśle i w budowie okrętowej. Dopuszczalne media to woda pitna zimna i ciepła, woda grzewcza oraz woda chłodząca bez środków przeciw zamarzaniu. Przy zastosowaniu płaskiej uszczelki EPDM zakres temperatury medium wynosi 0-100 °C.

Połączenie ma kształt prosty, kąt łuku 0°, bez odpowietrznika i bez zaworu spustowego. Średnica nominalna połączenia 1 to DN 15, a połączenia 2 to 3/4 cala, co w praktyce odpowiada przejściu 18 mm › Rp 3/4. Jest to element systemowy Mapress, przeznaczony do rur miedzianych, z kodem profilu M na obu końcach.

Montaż i parametry geometryczne

Całkowita długość elementu to 59 mm. Długość połączenia 1 wynosi 20 mm, a połączenia 2 39 mm, przy długości roboczej 12 mm na każdej stronie. Taki wymiar pozwala na kompaktowe przejście w ciasnych punktach instalacji, np. przy podłączeniu zaworów, filtrów czy armatury z gwintem wewnętrznym Rp.

Montaż odbywa się metodą prasowania. Po wciśnięciu rury 18 mm w mufę zaciskową i dokręceniu nakrętki mosiężnej, prasowanie profilem M tworzy trwałe, szczelne złącze. Gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1 umożliwia bezpośrednie połączenie z elementami gwintowanymi bez dodatkowych przejściówek.
