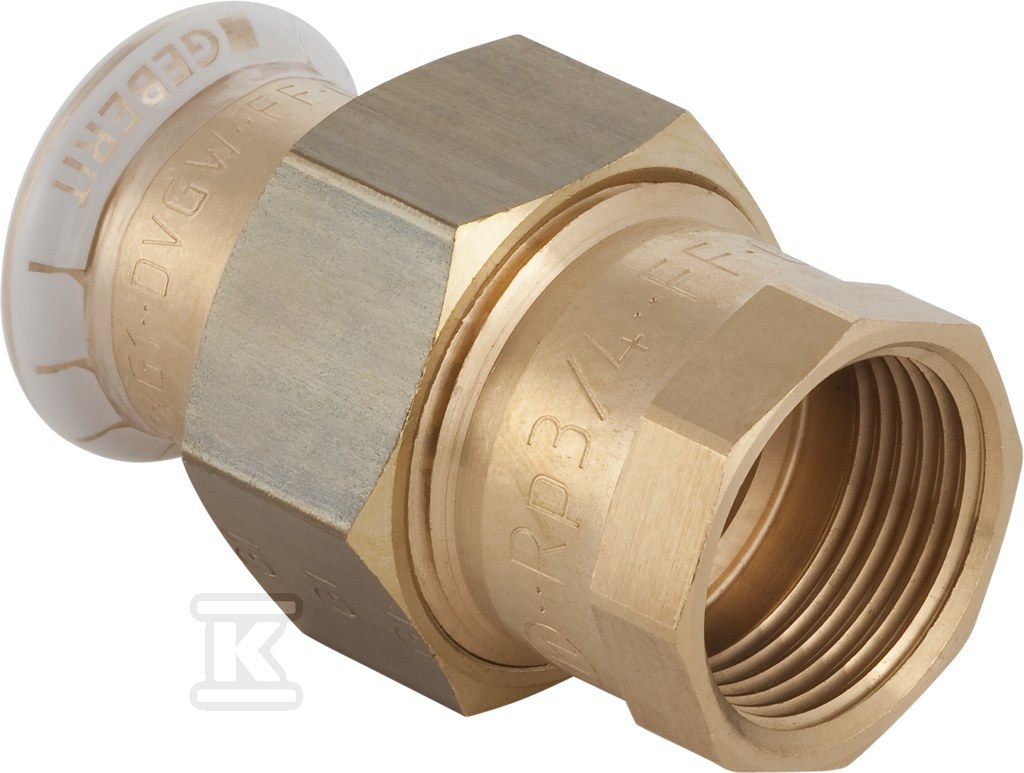

Śrubunek Geberit Mapress Kupfer przejściowy z gwintem wewnętrznym d22-Rp3/4 65484

Przejściowe połączenie prasowe miedziowe 22 mm z gwintem wewnętrznym Rp 3/4

Przejściowy śrubunek prasowy Mapress Kupfer łączy rurę miedzianą o średnicy zewnętrznej 22 mm z armaturą lub elementem gwintowanym Rp 3/4. Prosty kształt o długości 62 mm i kącie łuku 0 ° przeznaczony jest do instalacji systemowych, gdzie potrzebne jest szybkie i szczelne przejście z połączenia zaciskowego na gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1. Konstrukcja 3-częściowa z nakrętką zaciskową z mosiądzu i transparentnym zaślepieniem mufy prasowej ułatwia kontrolę montażu.

Budowa i materiały

Oba połączenia wykonane są z czerwonego brązu CuSn5Zn5Pb2, w stanie surowym bez dodatkowej obróbki powierzchni. Połączenie 1 to mufa zaciskowa z kodem profilu M do szczęk prasowych, przeznaczona dla rury DN 20 o średnicy zewnętrznej 22 mm. Długość połączenia 1 wynosi 21 mm, a długość robocza 13 mm. Połączenie 2 to gwint wewnętrzny cylindryczny Rp 3/4 o długości 41 mm i długości roboczej 13 mm, również z profilem M.

Uszczelnienie zapewnia pierścień z CIIR czarnego oraz płaska uszczelka z EPDM. W zestawie znajduje się wskaźnik prasowania, który sygnalizuje nieszczelność w przypadku nieprzyciśniętego złącza. Element ma deklarowaną wysoką wytrzymałość na rozciąganie i jest klasyfikowany jako rura systemowa. Powierzchnia pozostaje w stanie surowym, co jest typowe dla elementów Mapress Kupfer przeznaczonych do prasowania.

Zastosowania i warunki pracy

Złącze jest przeznaczone do instalacji wodnych, grzewczych i przemysłowych. Dopuszczalne media to:

• woda pitna zimna i ciepła,
• woda grzewcza i chłodząca bez i z dodatkiem środka przeciw zamarzaniu,
• woda do sieci ciepłowniczych do 120 °C,
• woda procesowa i technologiczna,
• sprężone powietrze klasy czystości oleju 0-3,
• podciśnienie,
• gazy obojętne, np. azot.

Z płaską uszczelką EPDM zakres temperatury medium wynosi 0-100 °C. Klasa ciśnienia urządzenia to PN 16. Dzięki temu element sprawdza się w instalacjach sanitarnych, ogrzewaniu, chłodnictwie, a także w przemyśle i budownictwie okrętowym.

Montaż i bezpieczeństwo

Montaż odbywa się metodą prasowania na profil M, bez lutowania i spawania. Transparentny zaślepiający kołnierz mufy pozwala na szybką weryfikację prawidłowego osadzenia rury przed prasowaniem. Połączenie gwintowe Rp 3/4 umożliwia dokręcenie armatury z uszczelnieniem na gwincie.

Produkt posiada aprobaty DVGW dla wody, KIWA oraz TÜV. W dokumentacji producenta wskazano, że wszystkie komponenty mające kontakt z wodą pitną będą zastępowane materiałami bez zawartości ołowiu w ciągu 2026 roku.
