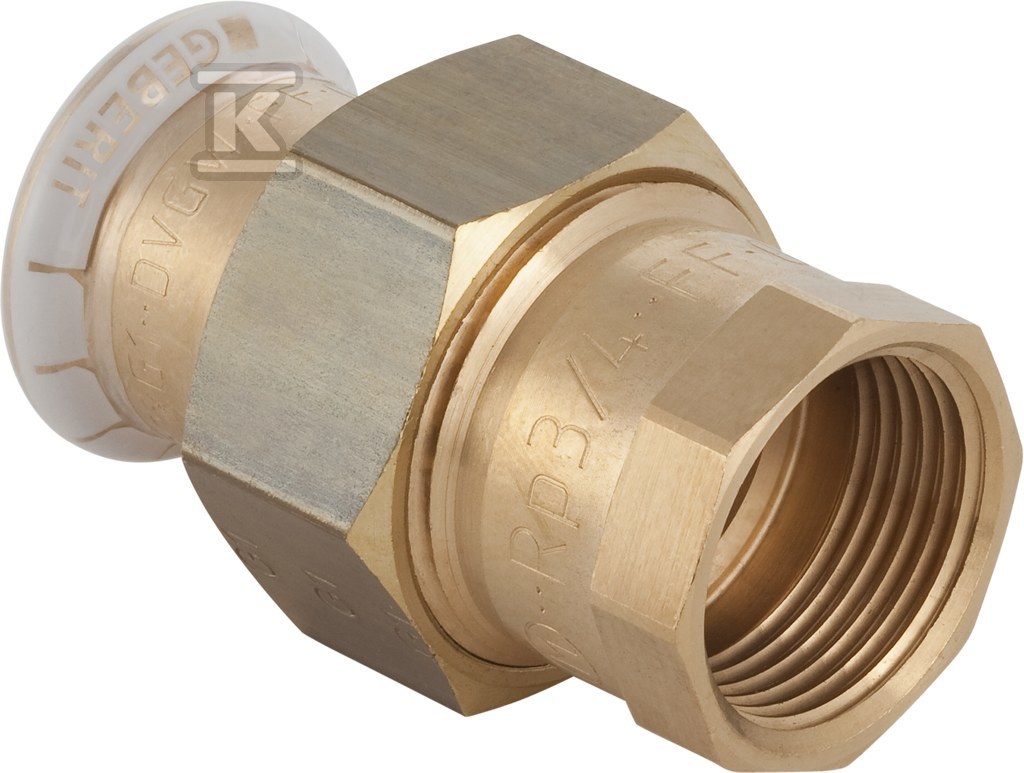

Śrubunek Geberit Mapress Kupfer przejściowy z gwintem wewnętrznym d22-Rp1 65492

Przejściowe połączenie prasowe miedzi z gwintem wewnętrznym Rp1

Proste, proste połączenie przejściowe łączy rurę systemową miedzianą o średnicy zewnętrznej 22 mm z gwintem wewnętrznym cylindrycznym Rp1. Całkowita długość elementu to 66 mm, a kształt prosty z kątem łuku 0 ° pozwala na bezpośrednie przejście między odcinkiem prasowanym a armaturą lub elementem gwintowanym. Połączenie 1 to mufa zaciskowa DN 20 z długością połączenia 21 mm i długością roboczą 14 mm, połączenie 2 to gwint wewnętrzny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1 o długości 45 mm i długości roboczej 14 mm. Oba końce mają kod profilu M do szczęk zaciskowych.

Budowa i materiały

Korpus wykonano z miedzi, gatunek CuSn5Zn5Pb2, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Materiał połączenia 1 i 2 jest ten sam, co zapewnia jednorodność zachowania w instalacji. Uszczelnienie zapewnia pierścień z CIIR czarnego oraz płaska uszczelka z EPDM. Nakrętka zaciskowa jest mosiężna. Mufa prasowa ma transparentny zaślepkowy kołnierz ochronny. Wbudowany wskaźnik prasowania działa na zasadzie niewypresowane nieszczelne, co sygnalizuje brak wykonania połączenia.

Zastosowania i warunki pracy

Element przeznaczony jest do instalacji w technice budowlanej, przemyśle i budownictwie okrętowym. Dopuszczalne media to:

• woda pitna zimna i ciepła
• woda chłodząca i grzewcza bez i z dodatkiem środka przeciwzamarzaniu
• woda grzewcza do sieci ciepłowniczych do 120°C
• wody technologiczne i procesowe
• sprężone powietrze klasy czystości oleju 0-3
• podciśnienie
• gazy obojętne, np. azot

Z płaską uszczelką EPDM zakres temperatury medium wynosi 0-100°C. Połączenie jest systemowe, z uszczelkami, i nie ma zaworu spustowego ani odpowietrznika.

Montaż i bezpieczeństwo

Montaż odbywa się metodą prasowania. Kod profilu M na obu połączeniach oznacza kompatybilność z narzędziami i szczękami do profilu M. Długość robocza 14 mm na stronie rurowej i na stronie gwintowanej ułatwia pozycjonowanie. Gwint wewnętrzny cylindryczny Rp1 o nominalnej średnicy 1 cal, 25 mm, umożliwia dokręcenie standardowej armatury. Stan surowy powierzchni wymaga standardowej ochrony przed korozją w trakcie przechowywania.
