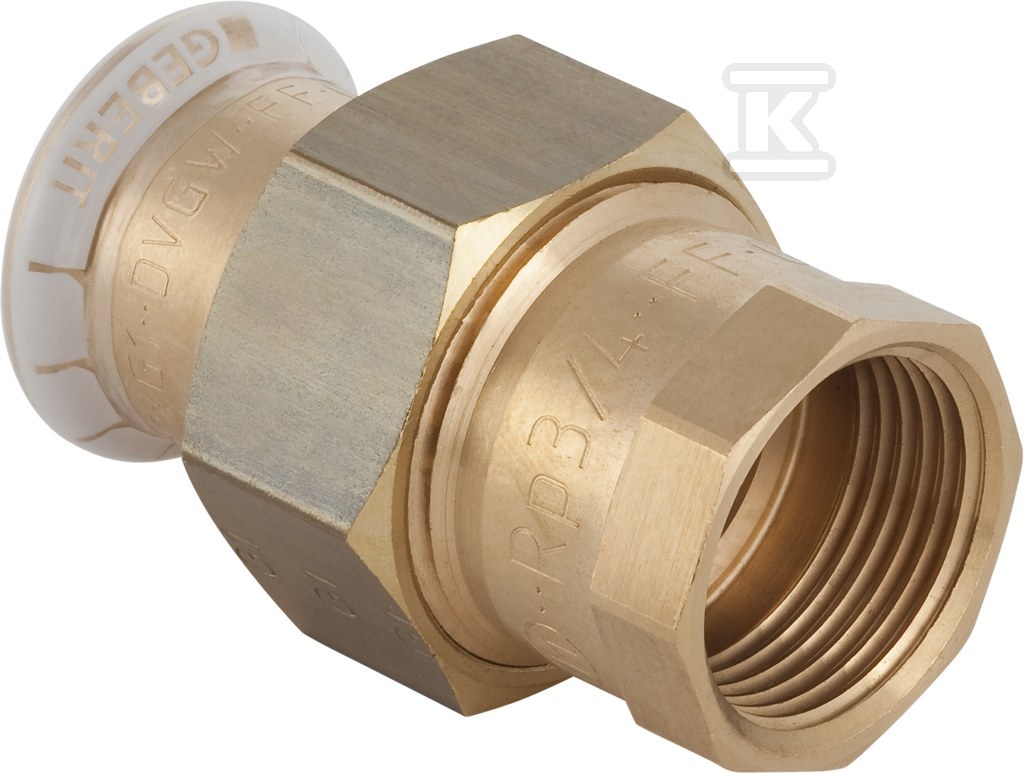

Śrubunek Geberit Mapress Kupfer przejściowy z gwintem wewnętrznym d35-Rp1 1/4 65486

Przejściowe połączenie prasowe miedziowe z gwintem wewnętrznym Rp 1 1/4

Przejściowy śrubunek z systemu Geberit Mapress Kupfer łączy rurę miedzianą o średnicy zewnętrznej 35 mm z gwintem wewnętrznym cylindrycznym Rp 1 1/4. Wykonanie proste, kąt 0°, umożliwia bezpośrednie przejście z połączenia prasowego na armaturę lub element gwintowany bez dodatkowych kolanek. Złącze jest przeznaczone do instalacji systemowych miedziowych i pracuje z uszczelką, co zapewnia szczelność połączenia prasowego oraz gwintowego.

Konstrukcja i materiały

Oba połączenia wykonane są z miedzi, gatunek CuSn5Zn5Pb2, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Profil prasowy M jest wspólny dla strony rurowo-prasowej i strony gwintowej, co upraszcza dobór szczęk i pierścieni zaciskowych. Strona prasowa to mufa zaciskowa dla rury 35 mm, DN 32, z długością połączenia 26 mm i długością roboczą 15 mm. Strona gwintowa to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1, 1 1/4 cala, z długością połączenia 49 mm i długością roboczą 15 mm. Całkowita długość elementu wynosi 75 mm.

Uszczelnienie zapewnia uszczelka z CIIR. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie. W dokumentacji systemowej wymieniane są także elementy z rotgussu / bezolowiowego rotgussu, z czarnym pierścieniem CIIR, płaską uszczelką EPDM oraz nakrętką zaciskową z mosiądzu. W katalogu producenta wskazano, że komponenty mające kontakt z wodą pitną będą sukcesywnie zastępowane materiałami bezolowiowymi.

Montaż i warunki pracy

Połączenie prasowe realizowane jest poprzez wciśnięcie rury miedzianej zgodnej z EN 1057 do oznaczonej głębokości i dociśnięcie profilem M odpowiednim narzędziem prasującym. Zalecane są rury miękkie R220, półtwarde R250 i twarde R290, przy zachowaniu grubości ścianki zgodnej z systemem. Dzięki długości roboczej 15 mm na obu stronach uzyskuje się powtarzalną pozycję i stabilne uszczelnienie.

W materiałach systemowych podawana jest temperatura medium z płaską uszczelką EPDM 0-100 °C. W praktyce system Mapress Kupfer jest dopuszczany do pracy do 120 °C, a w zastosowaniach solarnych do 180 °C, przy ciśnieniu do 1,6 MPa, czyli 16 bar. Element jest elementem prostym, bez odpowietrznika i bez zaworu spustowego, przeznaczonym do montażu w instalacji rurowo-systemowej.

Zastosowania i zgodność systemowa

Śrubunek przejściowy sprawdza się w instalacjach wodnych, grzewczych i przemysłowych, gdzie wymagane jest połączenie odcinka miedzianego z elementem gwintowanym. Wskazywane obszary to instalacja ogólna rur, woda pitna ciepła i zimna, ogrzewanie, instalacje zraszaczowe, przemysłowe i sprężonego powietrza. Przeznaczenie obejmuje instalacje w budownictwie mieszkaniowym, przemyśle i w budowie okrętowej.

Kompatybilność z systemem Geberit Mapress Kupfer i techniką prasowania M zapewnia spójność z pozostałymi elementami Mapress. Brak modelu redukcyjnego i kąt 0° oznacza zastosowanie jako proste przejście, bez zmiany kierunku przepływu.
