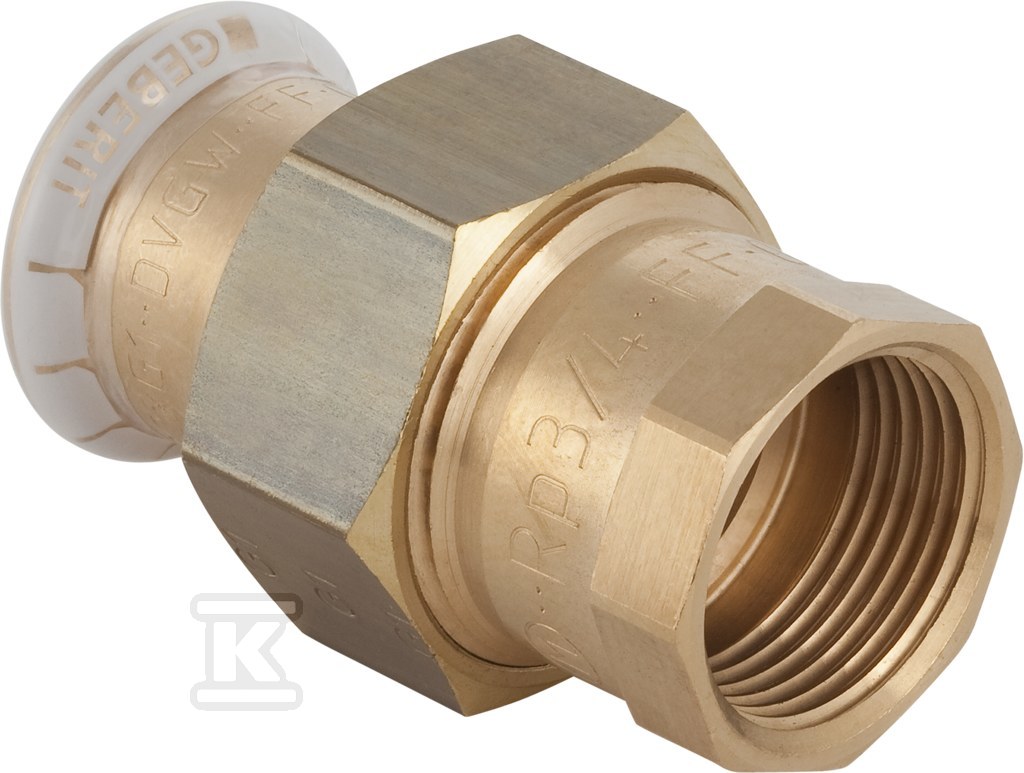

Śrubunek Geberit Mapress Kupfer przejściowy z gwintem wewnętrznym d42-Rp1 1/2 65487

Przejściówka zaciskowa do rur miedzianych z gwintem wewnętrznym Rp 1 1/2

Proste, proste połączenie zaciskowe Mapress Kupfer umożliwia przejście z rury miedzianej 42 mm na gwint wewnętrzny cylindryczny Rp 1 1/2. Złącze jest przeznaczone do instalacji wodnych, grzewczych i przemysłowych, gdzie wymagane jest pewne połączenie prasowane z elementem gwintowanym. Konstrukcja z mufą zaciskową i gwintem wewnętrznym pozwala na szybki montaż bez lutowania, a wskaźnik prasowania sygnalizuje nieszczelność w przypadku braku dociśnięcia.

Konstrukcja i materiały

Korpus wykonano z brązu CuSn5Zn5Pb2-C, czyli z czerwonego mosiądzu o podwyższonej wytrzymałości na rozciąganie. Powierzchnia połączeń pozostaje w stanie surowym. Nakrętka zaciskowa jest mosiężna, a uszczelnienie zapewnia pierścień z CIIR w kolorze czarnym. W zestawie znajduje się płaska uszczelka EPDM oraz transparentny zaślepiający kołpak ochronny na mufie prasowej. Oba końce mają profil M do szczęk prasujących. Złącze jest proste, o długości 79 mm, z uszczelkami i bez zaworu spustowego ani odpowietrznika.

Zastosowanie i warunki pracy

Złącze sprawdza się w instalacjach z wodą pitną zimną i ciepłą, wodą grzewczą z i bez środka przeciwzamrożeniowego, wodą do sieci ciepłowniczych do 120 °C, wodami procesowymi, sprężonym powietrzem klasy czystości oleju 0-3, podciśnieniem oraz gazami obojętnymi takimi jak azot. Przeznaczone jest do techniki instalacyjnej, przemysłu i budownictwa okrętowego. Z płaską uszczelką EPDM zakres temperatury medium wynosi 0-100 °C. W systemie Mapress Kupfer dopuszczalne są temperatury do 120 °C, a w zastosowaniach solarnych do 180 °C, przy ciśnieniu do 1,6 MPa, czyli 16 bar. Wszystkie elementy mające kontakt z wodą pitną są sukcesywnie zastępowane wersjami bez zawartości ołowiu.

Montaż i kompatybilność

Połączenie 1 to mufa zaciskowa na rurę miedzianą o średnicy zewnętrznej 42 mm, DN 40, z długością połączenia 30 mm i długością roboczą 15 mm. Połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1, Rp 1 1/2, o długości 49 mm i długości roboczej 15 mm. Złącze współpracuje z rurami miedzianymi wg EN 1057, miękkimi R220, półtwardymi R250 i twardymi R290, w zależności od grubości ścianki. Brak kąta łuku, 0 °, ułatwia prowadzenie przewodu w linii prostej.
