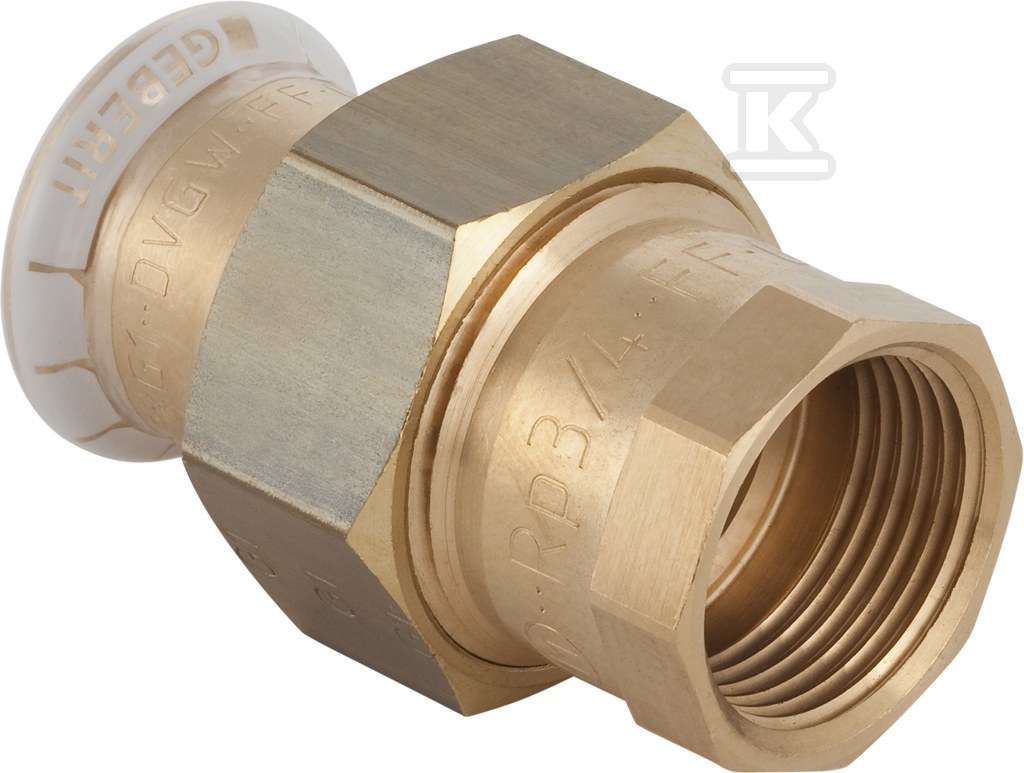

Śrubunek Geberit Mapress Kupfer przejściowy z gwintem wewnętrznym d54-Rp2 65488

Przejściowy śrubunek zaciskowy Mapress do miedzi DN 50 z gwintem wewnętrznym Rp2

Prosty element przejściowy łączy rurę systemową miedzianą o średnicy zewnętrznej 54 mm, DN 50 z gwintem wewnętrznym cylindrycznym BSPT-Rp zgodnym z ISO 7-1 / EN 10226-1. Całkowita długość korpusu wynosi 85 mm, przy długości połączenia zaciskowego 35 mm i długości części gwintowanej 50 mm. Oba połączenia mają długość roboczą 13,5 mm i profil zaciskowy M przeznaczony do szczęk prasujących. Kształt prosty, kąt łuku 0°, bez odpowietrznika i zaworu spustowego.

Budowa i materiały

Korpus wykonano z miedzi, gatunek CuSn5Zn5Pb2, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Ten sam gatunek zastosowano w obu połączeniach. Nakrętka zaciskowa wykonana jest z mosiądzu, co ułatwia montaż i zapewnia stabilność połączenia. Uszczelnienie zapewnia pierścień z CIIR w kolorze czarnym oraz płaska uszczelka z EPDM. Mufa zaciskowa ma transparentny zaślepiający kołpak ochronny, a konstrukcja posiada wskaźnik prasowania - element jest nieszczelny, jeśli nie został dociśnięty. Złącze deklaruje wysoką wytrzymałość na rozciąganie i jest przeznaczone jako rura systemowa. W dokumentacji producenta wskazano, że wszystkie komponenty mające kontakt z wodą pitną zostaną w ciągu 2026 roku zastąpione materiałami bez zawartości ołowiu.

Zastosowanie i warunki pracy

Śrubunek przeznaczony jest do instalacji wodnych, grzewczych i przemysłowych. Z płaską uszczelką EPDM dopuszczalna temperatura medium wynosi 0-100 °C. Zakres zastosowań obejmuje:

• wodę pitną zimną i ciepłą,
• wodę do chłodzenia i ogrzewania bez i z dodatkiem środków przeciw zamarzaniu,
• wodę do sieci ciepłowniczych do 120 °C,
• sprężone powietrze w klasie czystości oleju 0-3,
• podciśnienie,
• gazy obojętne, np. azot,
• instalacje w budownictwie, przemyśle i na statkach.

Połączenie zaciskowe zapewnia szczelność bez lutowania, a gwint wewnętrzny Rp2 umożliwia szybkie dowiązanie armatury lub elementów z gwintem zewnętrznym.

Montaż i wskazanie prawidłowego dociśnięcia

Montaż odbywa się metodą prasowania. Profil M na obu końcach współpracuje ze standardowymi szczękami do systemu Mapress. Transparentny zaślepiający kołpak chroni mufę przed zabrudzeniem do momentu montażu. Po prawidłowym dociśnięciu wskaźnik nieszczelności znika, co daje instalatorowi pewność wykonania połączenia. Prosta geometria i brak elementów regulacyjnych pozwalają na szybkie wpięcie w ciąg rurowy.
