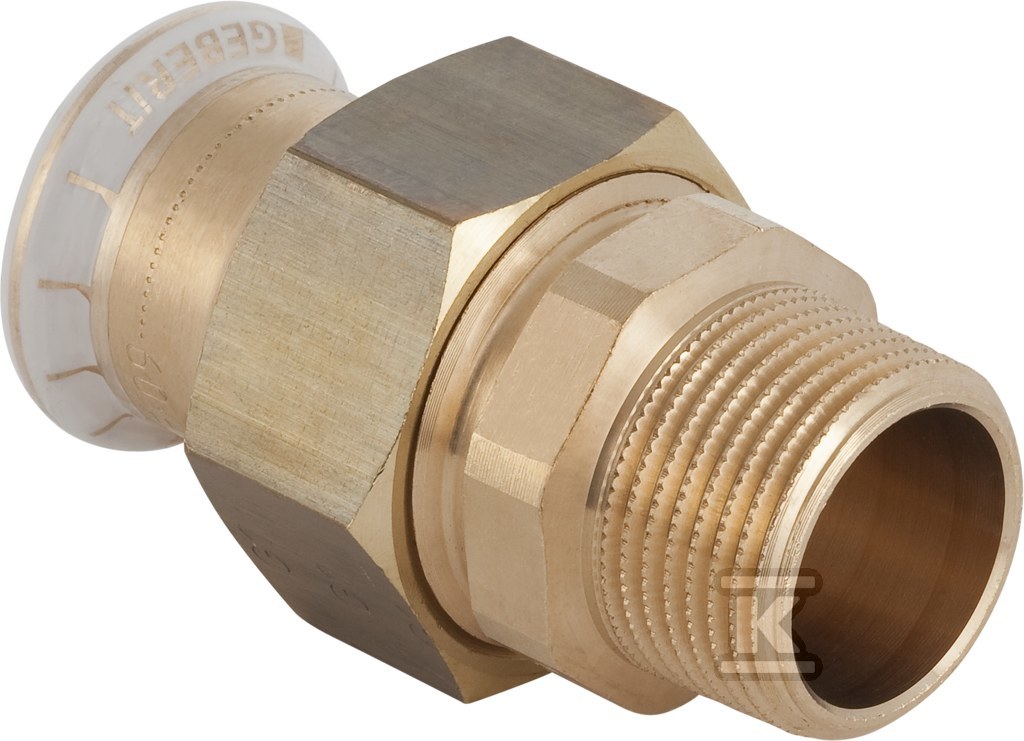

Śrubunek Geberit Mapress Kupfer przejściowy z gwintem zewnętrznym d12-R3/8 65531

Połączenie prasowe miedzi z gwintem zewnętrznym R 3/8 do instalacji wodnych i grzewczych

Prosty, przejściowy śrubunek prasowy przeznaczony do łączenia rury miedzianej systemu Mapress Kupfer z armaturą lub elementem wyposażonym w gwint zewnętrzny gazowy stożkowy BSPT-R. Wykonanie z mosiądzu czerwonego CuSn5Zn5Pb2 zapewnia odporność na korozję i wysoką wytrzymałość na rozciąganie, a profil zaciskowy M pozwala na szybki montaż szczękami prasującymi bez lutowania.

Budowa i materiały

Korpus połączenia 1 to mufa zaciskowa na rurę o średnicy zewnętrznej 12 mm, DN 10, z długością połączenia 17 mm i długością roboczą 15 mm. Połączenie 2 to gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1, 3/8 cala, o długości 34 mm i długości roboczej 34 mm. Całkowita długość elementu wynosi 51 mm, kształt prosty z kątem łuku 0 °.

Oba elementy wykonane są z miedzi, gatunek CuSn5Zn5Pb2, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Uszczelnienie zapewnia pierścień z CIIR, czarny, oraz płaska uszczelka EPDM. Nakrętka zaciskowa wykonana jest z mosiądzu. Mufa prasowa wyposażona jest w transparentny zaślepiający korek ochronny. Kod profilu do szczęk zaciskowych to M dla obu stron.

Wbudowany press indicator sygnalizuje nieszczelność w przypadku braku zaprasowania - element jest celowo nieszczelny do czasu prawidłowego dociśnięcia.

Zastosowanie i zakres pracy

Złącze pracuje z płaską uszczelką EPDM w zakresie temperatury medium 0-100 °C. Przeznaczone jest do wody pitnej zimnej i ciepłej, wody chłodzącej i grzewczej bez i z dodatkiem środka przeciw zamarzaniu, wody z sieci ciepłowniczej do 120 °C, wody użytkowej i procesowej.

Dodatkowo dopuszczalne jest zastosowanie do sprężonego powietrza klasy czystości oleju 0-3, podciśnienia, gazów obojętnych takich jak azot oraz w instalacjach technicznych budynków, przemyśle i w budownictwie okrętowym. Wysoka wytrzymałość na rozciąganie i konstrukcja systemowa Mapress Kupfer pozwalają na montaż w instalacjach wymagających stabilnego połączenia prasowego.

Montaż i bezpieczeństwo użytkowania

Montaż odbywa się poprzez wsunięcie rury miedzianej 12 mm w mufę zaciskową i zaprasowanie profilem M. Gwint zewnętrzny R 3/8 umożliwia bezpośrednie połączenie z elementami armatury bez dodatkowych przejściówek. Brak zaworu spustowego i odpowietrznika utrzymuje konstrukcję prostą i niezawodną.

Połączenie jest szczelne dopiero po zaprasowaniu, co ogranicza ryzyko ukrytej nieszczelności. Materiał uszczelki CIIR oraz płaska uszczelka EPDM zapewniają trwałość uszczelnienia w typowych warunkach instalacji wodnych i grzewczych.
