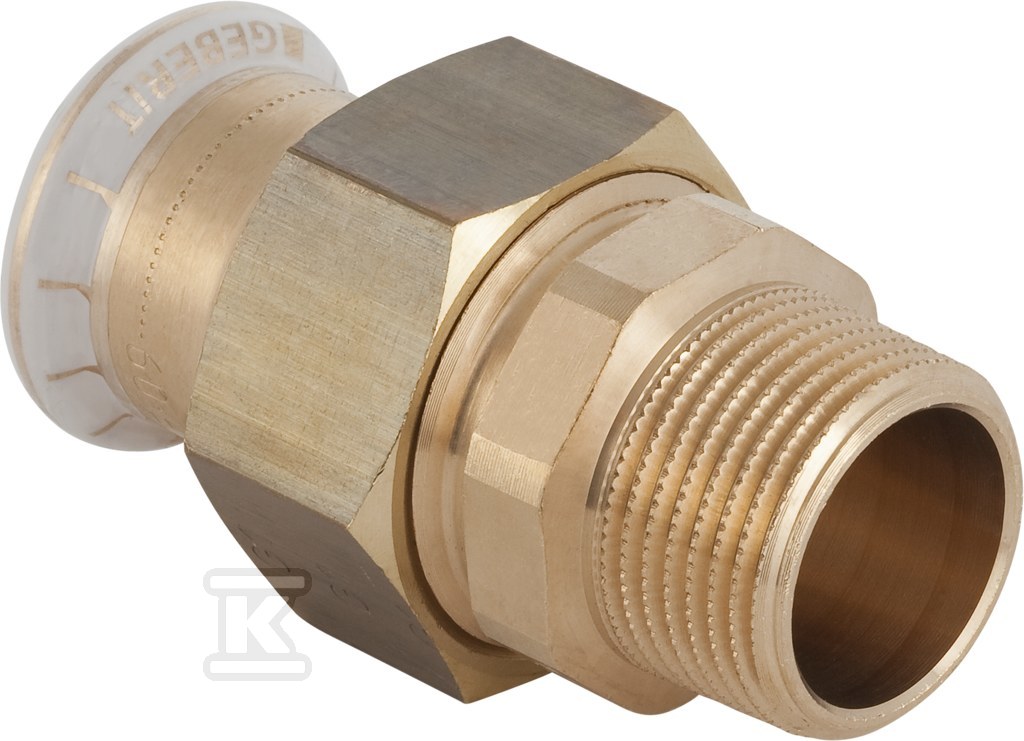

Śrubunek Geberit Mapress Kupfer przejściowy z gwintem zewnętrznym d15-R1/2 65532

Przejściowe złącze prasowe Mapress Kupfer do łączenia rury miedzianej z gwintem zewnętrznym

Proste złącze przejściowe Mapress Kupfer łączy rurę systemową miedzianą o średnicy zewnętrznej 15 mm z gwintem zewnętrznym gazowym stożkowym R1/2 wg ISO 7-1 / EN 10226-1. Wykonane w formie prostej, z kątem 0 °, ma całkowitą długość 61 mm i jest przeznaczone do instalacji prasowanych w haustechnice, przemyśle i budownictwie okrętowym. Połączenie 1 to mufa zaciskowa z profilem M do szczęk prasujących, połączenie 2 to gwint zewnętrzny BSPT-R. Złącze jest wyposażone w uszczelki i zapewnia wysoką wytrzymałość na rozciąganie.

Budowa i materiały

Korpus obu części połączenia wykonany jest z miedzi, gatunek CuSn5Zn5Pb2, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Materiał to czerwony brąz, który zapewnia dobrą odporność korozyjną i stabilność mechaniczną w instalacjach wodnych i grzewczych. Nakrętka zaciskowa jest mosiężna, a uszczelnienie zapewnia pierścień z CIIR czarnego. W konstrukcji zastosowano płaską uszczelkę EPDM oraz transparentny zaślepiający korek ochronny na mufie prasowej.

Złącze ma profil prasowy M zarówno po stronie mufy, jak i po stronie gwintowej, długość połączenia 1 wynosi 20 mm przy długości roboczej 17 mm, a długość połączenia 2 to 41 mm przy długości roboczej 41 mm. Średnica nominalna połączenia 1 to DN 12. Wbudowany pressindikator sygnalizuje niewykonane prasowanie - nieprzyciśnięte złącze jest nieszczelne, co ogranicza ryzyko błędnego montażu.

Zastosowanie i warunki pracy

Złącze sprawdza się w instalacjach z wodą pitną zimną i ciepłą, wodą grzewczą i chłodzącą z dodatkiem lub bez środka przeciwzamrożeniowego, wodą do sieci ciepłowniczych do 120 °C oraz wodą przemysłową i procesową. Dopuszczalne jest zastosowanie do sprężonego powietrza klasy czystości oleju 0-3, do pracy pod podciśnieniem oraz do gazów obojętnych, np. azotu.

Z płaską uszczelką EPDM medium może pracować w zakresie temperatury 0-100 °C. Konstrukcja przeznaczona jest do rur systemowych, ma kształt prosty i nie jest modelem redukcyjnym. Dzięki uszczelce CIIR i brązowej mufie prasowej zapewnia szczelność w typowych warunkach instalacji sanitarnych i grzewczych.

Montaż i bezpieczeństwo

Montaż odbywa się metodą prasowania, bez lutowania i bez użycia ognia. Mufa zaciskowa z profilem M współpracuje ze standardowymi szczękami do systemu Mapress Kupfer. Gwint zewnętrzny R1/2 umożliwia szybkie połączenie z armaturą lub elementami gwintowanymi.

Złącze jest zaślepione fabrycznie, nie posiada zaworu spustowego ani odpowietrznika. Wysoka wytrzymałość na rozciąganie i konstrukcja unverpresst undicht zwiększają bezpieczeństwo instalacji, a czytelny wskaźnik prasowania ułatwia kontrolę jakości wykonania przez instalatora.
