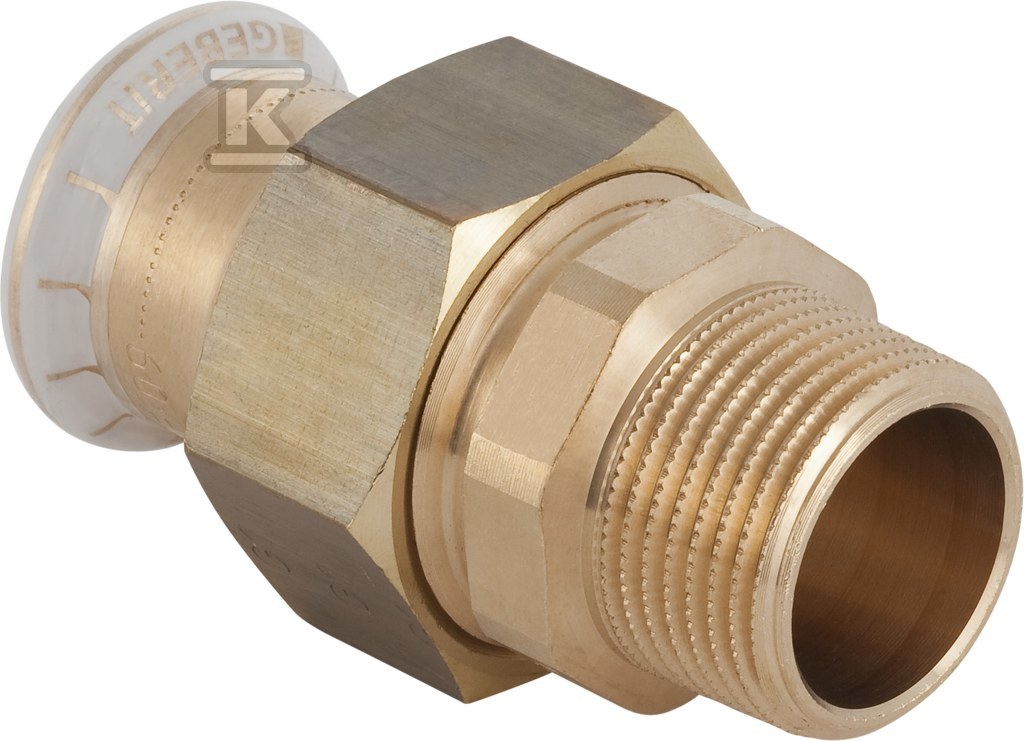

Śrubunek Geberit Mapress Kupfer przejściowy z gwintem zewnętrznym d15-R3/4 65541

Proste połączenie przejściowe miedziane z gwintem zewnętrznym 3/4"

Prosty śrubunek przejściowy Mapress Kupfer łączy rurę miedzianą 15 mm z gwintem zewnętrznym gazowym stożkowym BSPT-R 3/4 cala. Wykonanie proste, kąt 0 °, całkowita długość 63 mm, pozwala na szybkie przejście z systemu prasowanego na armaturę lub element gwintowany bez dodatkowych przejściówek. Połączenie 1 to mufa zaciskowa z profilem M do rury o średnicy zewnętrznej 15 mm, DN 12, z długością połączenia 20 mm i długością roboczą 16 mm. Połączenie 2 to gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1, długość połączenia i długość robocza 43 mm.

Budowa i materiały

Oba elementy połączenia wykonane są z miedzi, gatunek CuSn5Zn5Pb2, mosiądz czerwony, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Materiał zapewnia wysoką wytrzymałość na rozciąganie i odporność na korozję w instalacjach wodnych. Nakrętka zaciskowa wykonana jest z mosiądzu. Uszczelnienie zapewnia pierścień z CIIR czarny oraz płaska uszczelka z EPDM. Mufa prasowa ma transparentny zaślepiający kołpak ochronny. Złącze jest wyposażone w wskaźnik prasowania, który sygnalizuje niewykonane połączenie nieszczelnością w stanie nieprzyciśniętym. Konstrukcja jest prosta, bez zaworu spustowego i odpowietrznika, przeznaczona do rurociągu systemowego.

Zastosowanie i warunki pracy

Złącze nadaje się do instalacji wodnych i technicznych, w tym:

• zimna i ciepła woda pitna
• woda grzewcza i chłodząca bez i z dodatkiem środka przeciwzamrożeniowego
• woda do sieci ciepłowniczych do 120 °C
• woda użytkowa i procesowa
• sprężone powietrze klasy czystości oleju 0-3
• podciśnienie
• gazy obojętne, np. azot

Z płaską uszczelką EPDM zakres temperatury medium wynosi 0-100 °C. Dzięki temu element sprawdza się w instalacjach grzewczych, chłodniczych, wodnych oraz w budownictwie, przemyśle i na statkach. Wysoka wytrzymałość na rozciąganie i uszczelnienie CIIR wspierają szczelność w warunkach zmiennych obciążeń termicznych i mechanicznych.

Montaż i bezpieczeństwo

Montaż opiera się na technologii prasowania Mapress z profilem M na obu stronach połączenia. Wskaźnik prasowania ułatwia kontrolę jakości wykonania na etapie montażu, a nieszczelność w stanie nieprzyciśniętym ogranicza ryzyko ukrytego błędu. Połączenie gwintowe BSPT-R wymaga standardowego uszczelnienia gwintu zgodnie z praktyką instalacyjną. Długość robocza 16 mm po stronie rury i 43 mm po stronie gwintu pozwala na pewne osadzenie w elementach instalacji bez konieczności dodatkowego podparcia.
