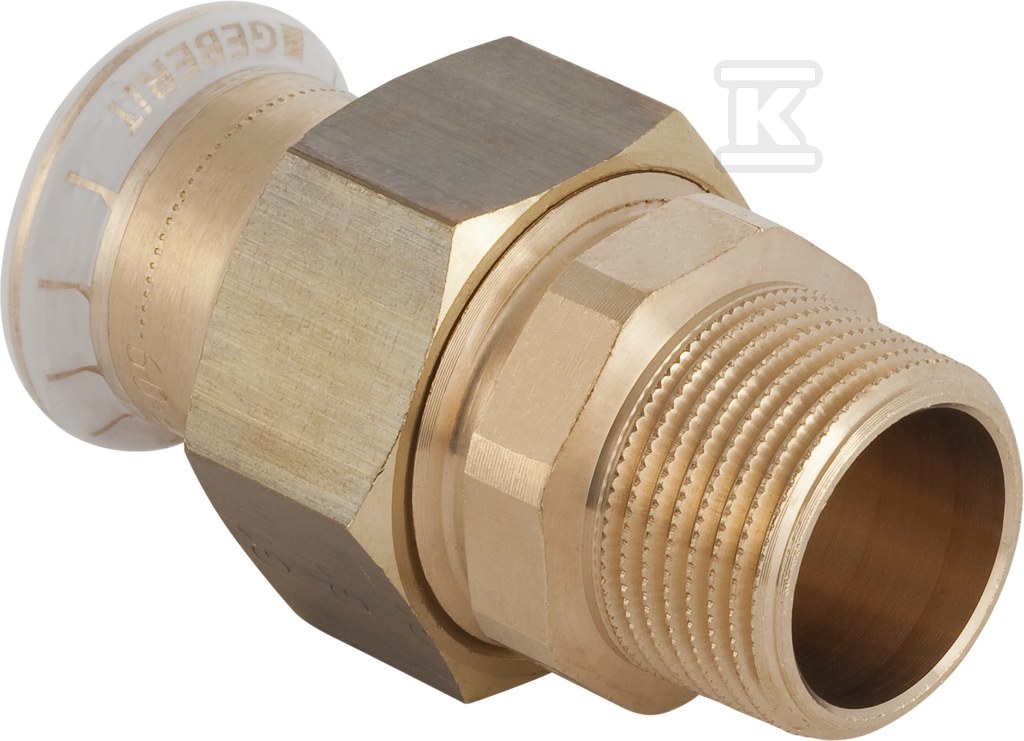

Śrubunek Geberit Mapress Kupfer przejściowy z gwintem zewnętrznym d18-R1/2 65533

Przejściowe złącze prasowe miedź 18 mm x R1/2 do instalacji wodnych i przemysłowych

Proste przejście prasowe łączy rurę miedzianą systemową o średnicy zewnętrznej 18 mm z gwintem zewnętrznym gazowym stożkowym R1/2 wg ISO 7-1 / EN 10226-1. Konstrukcja prosta, kąt łuku 0°, przeznaczona do połączeń bez redukcji, z mufą zaciskową po stronie rury i gwintem po stronie armatury. Całość wykonana jest z mosiądzu czerwonego CuSn5Zn5Pb2, w stanie surowym, z uszczelnieniem CIIR. Długość całkowita wynosi 61 mm, długość połączenia prasowego 20 mm, a długość robocza gwintu 41 mm. Profil zaciskowy M po obu stronach umożliwia pracę standardowymi szczękami do systemu Mapress.

Budowa i materiały

Korpus i elementy gwintowane wykonano z brązu / mosiądzu czerwonego CuSn5Zn5Pb2, materiału o wysokiej wytrzymałości na rozciąganie, odpornego na korozję w instalacjach wodnych i przemysłowych. Połączenie 1 to mufa zaciskowa do rury 18 mm, połączenie 2 to gwint zewnętrzny gazowy stożkowy BSPT-R 1/2 cala, nominalnie DN 15. Uszczelnienie zapewnia pierścień CIIR, czarny, a w wersji z płaską uszczelką EPDM zakres pracy medium wynosi 0-100 °C. Złącze jest wyposażone w wskaźnik prasowania, który sygnalizuje nieszczelność w stanie nieprzyciśniętym, oraz w przezroczysty zaślepiający kołpak ochronny na mufie prasowej. Nakrętka zaciskowa wykonana jest z mosiądzu. Dzięki temu montaż jest przewidywalny, a kontrola jakości połączenia szybka na budowie.

Zastosowania i warunki pracy

Złącze sprawdza się w instalacjach wody pitnej zimnej i ciepłej, w systemach grzewczych i chłodniczych z wodą bez i z dodatkiem glikolu, w wodzie ciepłowniczej do 120 °C, w wodzie użytkowej i procesowej, w sprężonym powietrzu klasy czystości oleju 0-3, w podciśnieniu oraz w instalacjach z gazami obojętnymi, np. azotem. Producent dopuszcza zastosowanie w instalacjach sanitarnych, przemysłowych i w budownictwie okrętowym. Deklarowany zakres temperatury pracy to -20 °C do +120 °C, przy czym z płaską uszczelką EPDM medium pracuje w zakresie 0-100 °C. Produkt posiada aprobatę WRAS i jest oferowany z gwarancją 10 lat.

Montaż i bezpieczeństwo

Montaż odbywa się bez ognia i spawania, metodą prasowania, co eliminuje prace gorące na budowie. System Mapress zapewnia szczelne połączenie mechaniczne bez lutowania ani skręcania. Profil M na obu końcach jest kompatybilny ze standardowymi narzędziami zaciskowymi. Wskaźnik nieszczelności w stanie nieprzyciśniętym ogranicza ryzyko pomyłki montażowej, a transparentny stopień na mufie ułatwia kontrolę przed prasowaniem. Połączenie jest proste, bez kolanka, co ogranicza opory przepływu i ułatwia prowadzenie instalacji w ograniczonej przestrzeni.
