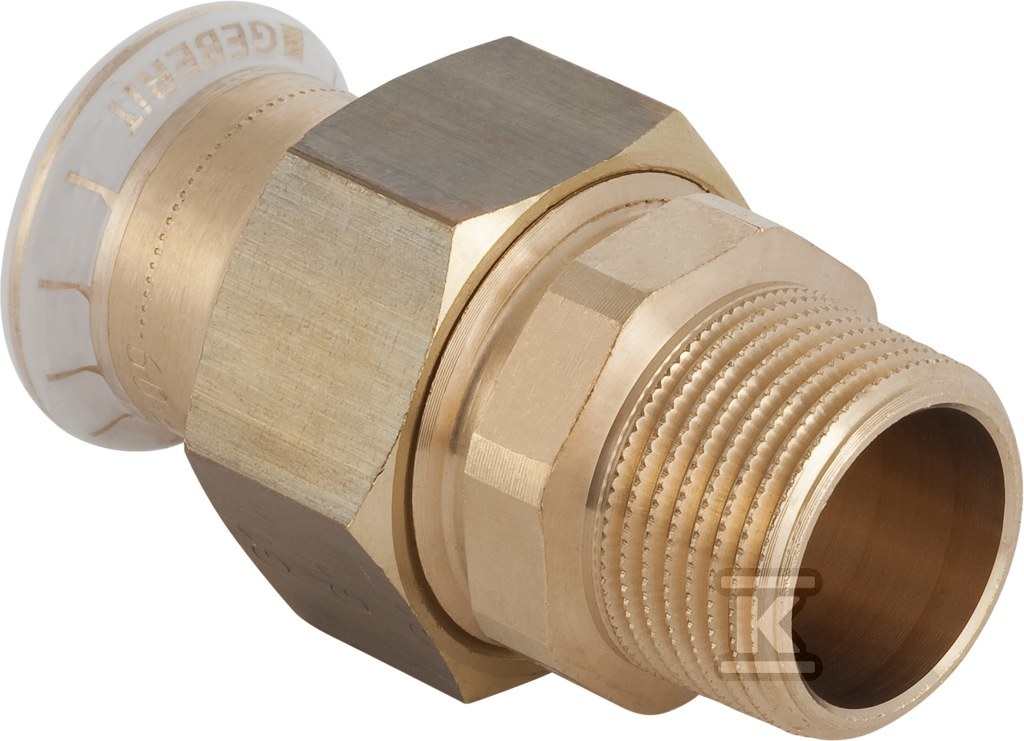

Śrubunek Geberit Mapress Kupfer przejściowy z gwintem zewnętrznym d18-R3/4 65542

Przejściowe złącze zaciskowe z gwintem zewnętrznym do rur miedzianych Mapress

Proste przejściowe połączenie systemu Geberit Mapress Kupfer łączy rurę miedzianą o średnicy zewnętrznej 18 mm z gwintem zewnętrznym gazowym stożkowym R 3/4. Konstrukcja prosta, kąt łuku 0 °, przeznaczona do instalacji z rurą systemową. Po stronie rurowej zastosowano mufę zaciskową z profilem M, po stronie gwintowej gwint BSPT-R zgodny z ISO 7-1 / EN 10226-1. Całkowita długość elementu to 63 mm, długość robocza połączenia gwintowego to 43 mm, a długość połączenia zaciskowego to 20 mm.

Budowa i materiały

Oba połączenia wykonano z miedzi, gatunek CuSn5Zn5Pb2, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Materiał to czerwony mosiądz gunmetal, który zapewnia wysoką wytrzymałość na rozciąganie i dobrą odporność na korozję w instalacjach wodnych i grzewczych. Nakrętka zaciskowa wykonana jest z mosiądzu. Uszczelnienie zapewnia pierścień z CIIR, czarny, oraz płaska uszczelka z EPDM. W zestawie znajduje się transparentny zaślepiający korek ochronny na mufie prasowej. Wbudowany wskaźnik prasowania sygnalizuje stan niewypresowanego połączenia - niewypresowane jest nieszczelne, co ogranicza ryzyko błędnego montażu.

Zastosowanie i zakres mediów

Złącze jest przeznaczone do instalacji w technice grzewczej, chłodniczej, wodnej oraz przemysłowej, w tym w budownictwie, przemyśle i na statkach. Dopuszczalne media to:

• zimna i ciepła woda pitna,
• woda grzewcza i chłodząca bez i z dodatkiem środka przeciw zamarzaniu,
• woda do sieci ciepłowniczych do 120 °C,
• wody technologiczne i procesowe,
• sprężone powietrze klasy czystości oleju 0-3,
• podciśnienie,
• gazy obojętne, np. azot.

Przy płaskiej uszczelce EPDM zakres temperatury medium wynosi 0-100 °C. Rozwiązanie sprawdza się tam, gdzie potrzebne jest pewne przejście z odcinka prasowanego na armaturę lub element z gwintem zewnętrznym R 3/4.

Montaż i parametry geometryczne

Połączenie 1 to mufa zaciskowa dla rury 18 mm, nominalnie DN 15, z profilem M do szczęk zaciskowych. Połączenie 2 to gwint zewnętrzny gazowy stożkowy BSPT-R 3/4 cala, nominalnie 20, z długością 43 mm. Konstrukcja prosta ułatwia prowadzenie instalacji w linii. Wysoka wytrzymałość na rozciąganie oraz uszczelnienie CIIR i EPDM pozwalają na stabilną pracę w instalacjach pod ciśnieniem.
