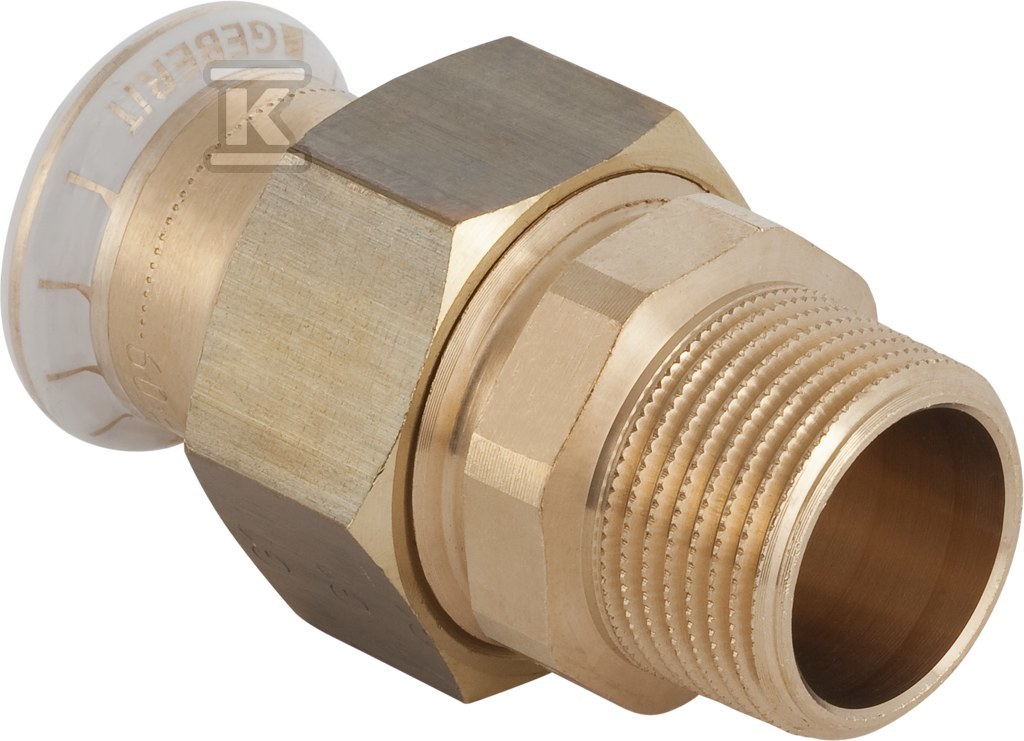

Śrubunek Geberit Mapress Kupfer przejściowy z gwintem zewnętrznym d22-R1/2 65534

Przejściowy śrubunek Mapress Kupfer 22 mm DN 20 x 1/2" z gwintem zewnętrznym

Prosty łącznik przejściowy łączy rurę miedzianą systemową o średnicy zewnętrznej 22 mm, DN 20, z przyłączem gwintowym zewnętrznym gazowym stożkowym 1/2". Po stronie rury znajduje się mufa zaciskowa z profilem M, po stronie przyłącza gwint BSPT-R zgodny z ISO 7-1 / EN 10226-1. Całkowita długość elementu to 67 mm, przy długości roboczej 20 mm na połączeniu rurowym i 46 mm na połączeniu gwintowym. Kształt prosty, kąt 0°, przeznaczony do instalacji systemowych.

Budowa i materiały

Korpus i elementy łączące wykonano z mosiądzu czerwonego CuSn5Zn5Pb2 w stanie surowym. Nakrętka zaciskowa jest mosiężna. Uszczelnienie zapewnia pierścień z CIIR, czarny, oraz płaska uszczelka z EPDM. Mufa prasowa ma transparentny zaślepkowy kołnierz ochronny. Profil zaciskowy M jest wspólny dla obu stron połączenia. Konstrukcja deklaruje wysoką wytrzymałość na rozciąganie. Wskaźnik prasowania sygnalizuje stan montażu, a element jest nieszczelny w stanie nieprzyciśniętym.

Zastosowania i warunki pracy

Śrubunek przeznaczony jest do instalacji z wodą pitną zimną i ciepłą, wodą grzewczą i chłodzącą bez i z dodatkiem glikolu, wodą sieciową do 120 °C, wodą procesową i użytkową, sprężonym powietrzem w klasie czystości oleju 0-3, podciśnieniem oraz gazami obojętnymi, np. azotem. Stosowany w instalacjach sanitarnych, technice grzewczej, przemyśle i budownictwie okrętowym. Z uszczelką płaską EPDM dopuszczalna temperatura medium wynosi 0-100 °C.

Montaż i bezpieczeństwo

Połączenie rurowo-gwintowe montuje się przez docięcie rury i prasowanie mufy zaciskowej. Długość połączenia 1 to 21 mm, a połączenia 2 to 46 mm, co ułatwia pozycjonowanie w ciasnych punktach. Brak zaworu spustowego i odpowietrznika. Element jest zaślepiony fabrycznie i dostarczany z uszczelkami. Dzięki wskaźnikowi prasowania instalator od razu widzi, czy połączenie zostało wykonane prawidłowo, co ogranicza ryzyko nieszczelności na etapie odbioru.
