Śrubunek Geberit Mapress Kupfer przejściowy z gwintem zewnętrznym d22-R3/4 65543

Przejściowy śrubunek pressowy miedziany 22 mm z gwintem zewnętrznym 3/4"

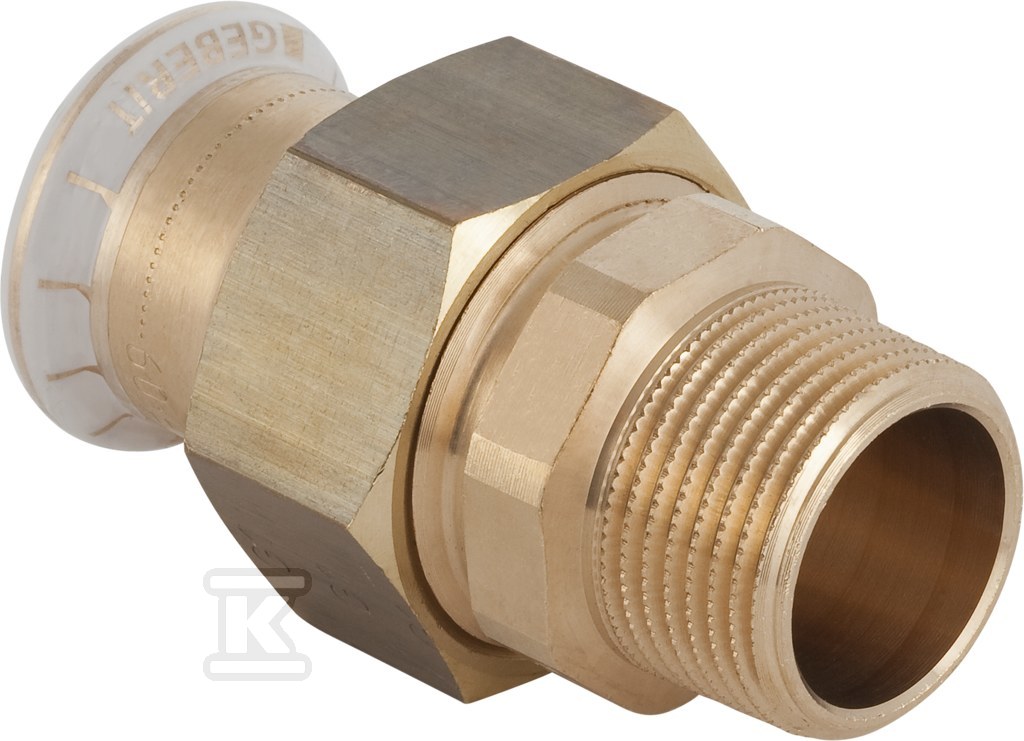

Prosty śrubunek przejściowy Geberit Mapress Kupfer łączy rurę miedzianą o średnicy zewnętrznej 22 mm z gwintem zewnętrznym gazowym stożkowym 3/4". Połączenie 1 to mufa zaciskowa z profilem M do rur systemowych, połączenie 2 to gwint BSPT-R zgodny z ISO 7-1 / EN 10226-1. Całość ma długość 68 mm, długość robocza strony pressowej to 19 mm przy długości połączenia 21 mm, a strona gwintowana ma długość roboczą i całkowitą 47 mm. Konstrukcja prosta, kąt 0°, bez odpowietrznika i zaworu spustowego.

Budowa i materiały

Korpus wykonany jest z miedzi, gatunek CuSn5Zn5Pb2, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Ten stop brązowo-cynkowy, określany jako gunmetal / czerwony brąz, zapewnia wysoką wytrzymałość na rozciąganie i odporność na korozję w instalacjach wodnych i grzewczych. Nakrętka zaciskowa wykonana jest z mosiądzu. Uszczelnienie zapewnia pierścień z CIIR, czarny, oraz płaska uszczelka z EPDM. Mufa pressowa wyposażona jest w transparentny zaślepiający kołnierz ochronny. Wbudowany wskaźnik prasowania sygnalizuje, że nieprzepresowane połączenie jest nieszczelne. Profil zaciskowy M na obu stronach pozwala na pracę standardowymi szczękami do systemu Mapress.

Zastosowania i warunki pracy

Złączka przeznaczona jest do instalacji wody pitnej zimnej i ciepłej, wody grzewczej i chłodniczej z dodatkiem lub bez środka przeciw zamarzaniu, wody sieci ciepłowniczej do 120 °C, wody użytkowej i procesowej, sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych takich jak azot. Sprawdzi się w instalacjach budynków użyteczności publicznej, przemyśle i budownictwie okrętowym. Z płaską uszczelką EPDM dopuszczalna temperatura medium wynosi 0-100 °C. Dzięki materiałowi miedzianemu i uszczelnieniu CIIR połączenie zachowuje szczelność w typowych warunkach hydraulicznych i grzewczych.

Montaż i bezpieczeństwo

Montaż odbywa się metodą prasowania, bez lutowania i spawania. Połączenie jest celowo nieszczelne do momentu dociśnięcia, co minimalizuje ryzyko niezauważonego błędu wykonawcy. Wskaźnik prasowania ułatwia kontrolę jakości na etapie montażu. Prosta geometria i brak redukcji ułatwiają prowadzenie instalacji w linii. Wysoka wytrzymałość na rozciąganie oraz zastosowanie stopu CuSn5Zn5Pb2 zwiększają odporność mechaniczną złącza w trakcie eksploatacji i transportu.
