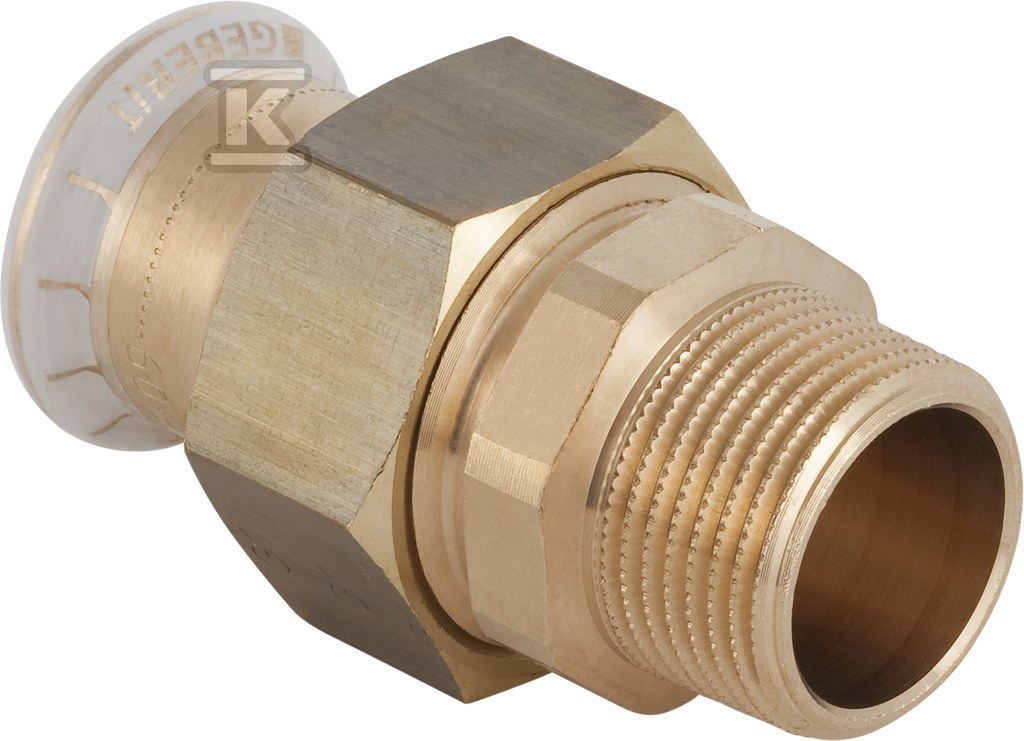

Śrubunek Geberit Mapress Kupfer przejściowy z gw.zewn. d22-R1 65544

Profesjonalna przejściówka miedziana Mapress do połączeń prasowanych z gwintem zewnętrznym

Prosta, prosta przejściówka prasowana przeznaczona do łączenia miedzianej rury systemowej z armaturą lub elementami gwintowanymi. Jedno zakończenie to mufa zaciskowa pod rurę o średnicy zewnętrznej 22 mm, DN 20, z profilem M do szczęk prasujących, drugie to gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1 o nominale 1 cal. Całkowita długość elementu wynosi 69 mm, przy długości połączenia prasowanego 21 mm i długości roboczej 17 mm, a długości części gwintowanej 48 mm zarówno nominalnej, jak i roboczej. Konstrukcja zapewnia wysoką wytrzymałość na rozciąganie i jest przeznaczona do pracy w instalacjach rurowych z miedzią.

Budowa i materiały

Oba połączenia wykonane są z miedzi stopowej CuSn5Zn5Pb2, mosiądzu czerwonego, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Korpus ma kształt prosty, kąt łuku 0°, bez odpowietrznika i zaworu spustowego. Uszczelnienie zapewnia pierścień z CIIR, czarny, oraz płaska uszczelka z EPDM. Nakrętka zaciskowa wykonana jest z mosiądzu, a mufa prasowa dostarczana jest z transparentnym zaślepiającym kołnierzem ochronnym. Wbudowany wskaźnik prasowania sygnalizuje nieszczelność w przypadku braku wykonania połączenia prasowego. Profil zaciskowy M jest wspólny dla obu stron, a element klasyfikowany jest jako rura systemowa.

Zastosowanie i warunki pracy

Przejściówka przeznaczona jest do instalacji wodnych, grzewczych, chłodniczych i przemysłowych:

• woda pitna zimna i ciepła,
• woda grzewcza i chłodząca z dodatkiem lub bez środka przeciw zamarzaniu,
• woda do sieci ciepłowniczych do 120°C,
• wody technologiczne i procesowe,
• sprężone powietrze w klasie czystości oleju 0-3,
• podciśnienie,
• gazy obojętne, np. azot,
• instalacje w budownictwie, przemyśle i na statkach.

Mapress Kupfer jest dopuszczony do temperatur medium do 120°C, a w zastosowaniach solarnych do 180°C, przy ciśnieniu do 1,6 MPa, czyli 16 bar. Przy płaskiej uszczelce EPDM zakres temperatury medium wynosi 0-100°C. Zalecane jest stosowanie rur miedzianych zgodnych z EN 1057, miękkich R220, półtwardych R250 i twardych R290, z odpowiednią grubością ścianki.

Montaż i bezpieczeństwo

Połączenie prasowe realizowane jest na rurze 22 mm z zachowaniem długości roboczej 17 mm, co zapewnia prawidłowe osadzenie i szczelność. Gwint zewnętrzny 1 cal umożliwia bezpośrednie dokręcenie armatury lub przejściówek gwintowanych. Wskaźnik prasowania uniemożliwia pomyłkowe uruchomienie instalacji bez wykonania zacisku, a konstrukcja z wysoką wytrzymałością na rozciąganie zwiększa bezpieczeństwo mechaniczne. Prosty kształt ułatwia prowadzenie instalacji w ograniczonej przestrzeni, a brak elementów redukcyjnych pozwala na bezpośrednie przejście z rury 22 mm na gwint 1 cal.
