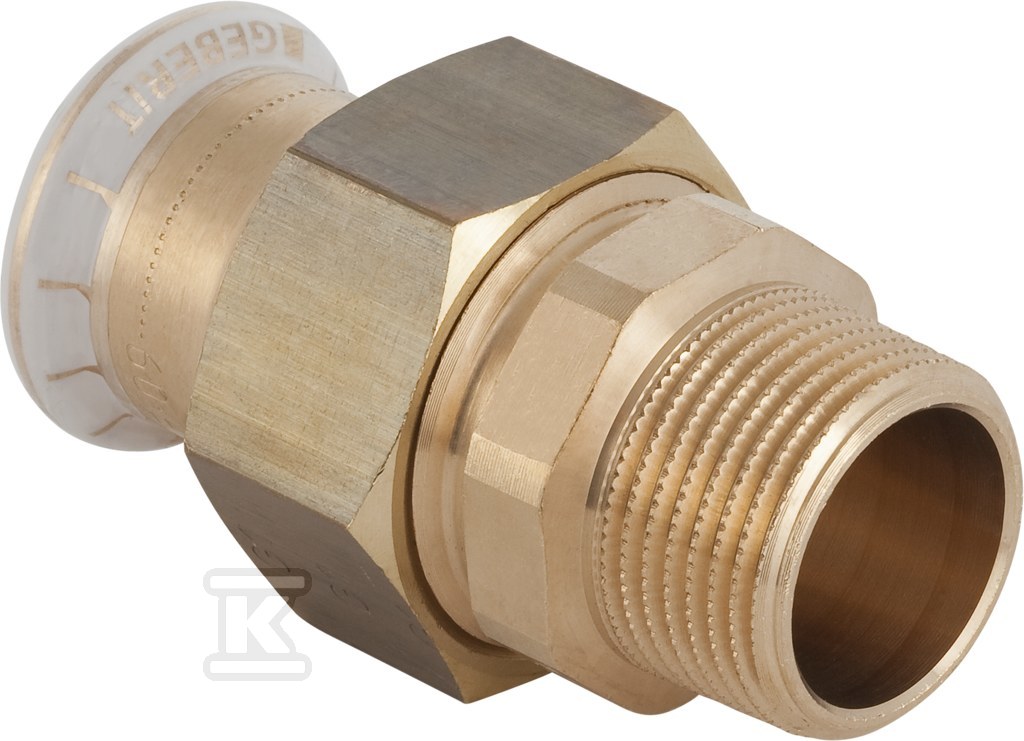

Śrubunek Geberit Mapress Kupfer przejściowy z gw.zewn. d35-R11/4 65536

Przejściówka prasowa miedź z gwintem zewnętrznym do instalacji wodnych i grzewczych

Proste złącze przejściowe łączy rurę miedzianą o średnicy zewnętrznej 35 mm z gwintem zewnętrznym gazowym stożkowym R11/4. Połączenie prasowe z jednej strony i gwint BSPT-R zgodny z ISO 7-1 / EN 10226-1 z drugiej pozwala na szybkie przejście z systemu Mapress na armaturę, zawory lub elementy z gwintem zewnętrznym bez lutowania. Całkowita długość elementu to 80 mm, a kształt prosty z kątem 0 ° ułatwia prowadzenie instalacji w ograniczonej przestrzeni.

Konstrukcja i materiały

Korpus wykonany jest z miedzi stopowej CuSn5Zn5Pb2, czyli czerwonego mosiądzu, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Zarówno mufa prasowa, jak i część gwintowana pochodzą z tego samego gatunku materiału, co zapewnia jednorodność rozszerzalności i wysoką wytrzymałość na rozciąganie. Profil zaciskowy M jest przeznaczony do szczęk prasujących systemu Mapress.

Uszczelnienie zapewnia pierścień z CIIR oraz płaska uszczelka z EPDM. Nakrętka zaciskowa wykonana jest z mosiądzu. Mufa prasowa wyposażona jest w przezroczystą zaślepkę ochronną. Wbudowany wskaźnik prasy sygnalizuje stan niewypresowanego połączenia - element jest celowo nieszczelny do momentu dociśnięcia, co minimalizuje ryzyko niezauważonego błędu montażowego.

Zastosowania i warunki pracy

Złącze jest przeznaczone do instalacji wodnych, grzewczych i przemysłowych. Nadaje się do zimnej i ciepłej wody pitnej, wody chłodzącej i grzewczej z dodatkiem lub bez środka przeciw zamarzaniu, wody sieci ciepłowniczej do 120 °C oraz wód technologicznych i procesowych. Dopuszczalne jest zastosowanie w instalacjach sprężonego powietrza klasy czystości oleju 0-3, podciśnienia oraz gazów obojętnych takich jak azot.

Przy płaskiej uszczelce EPDM zakres temperatury medium wynosi 0-100 °C. W praktyce instalacyjnej element pracuje do 16 bar w instalacjach cieczowych i do 5 bar w instalacjach gazowych. Dzięki temu sprawdza się w budynkach użyteczności publicznej, przemyśle oraz w instalacjach okrętowych, gdzie wymagana jest trwałość połączenia miedzianego i pewność szczelności.

Montaż i parametry użytkowe

Połączenie prasowe przyjmuje rurę systemową 35 mm, DN 32, z długością wkładki 26 mm i długością roboczą 21 mm. Strona gwintowana ma długość 54 mm, w tym długość robocza 54 mm, co daje stabilne oparcie dla uszczelnienia gwintu stożkowego. Prosta geometria i brak redukcji ułatwiają montaż w linii rurociągu.

Uszczelki fabrycznie zamontowane oraz wskaźnik prasy wspierają instalatora w szybkiej weryfikacji poprawności wykonania. Połączenie jest szczelne po prawidłowym dociśnięciu, a materiał CIIR w pierścieniu uszczelniającym zapewnia odporność na starzenie w typowych mediach instalacyjnych.
